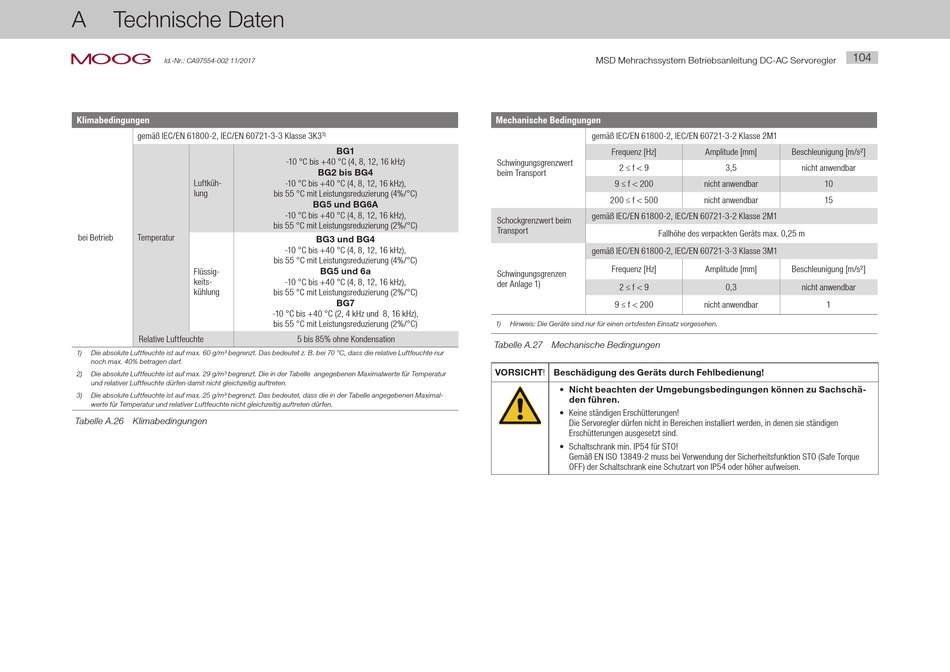

Moog MSD Servo Drive Betriebsanleitung Seite 104

A Technische Daten
moog
Id.-Nr.: CA97554-002 11/2017
Klimabedingungen
gemäß IEC/EN 61800-2, IEC/EN 60721-3-3 Klasse 3K3
Luftküh-
lung
bei Betrieb Temperatur
Flüssig-
keits-
kühlung
Relative Luftfeuchte
1) Die absolute Luftfeuchte ist auf max. 60 g/m³ begrenzt. Das bedeutet z. B. bei 70 °C, dass die relative Luftfeuchte nur
noch max. 40% betragen darf.
2) Die absolute Luftfeuchte ist auf max. 29 g/m³ begrenzt. Die in der Tabelle angegebenen Maximalwerte für Temperatur
und relativer Luftfeuchte dürfen damit nicht gleichzeitig auftreten.
3) Die absolute Luftfeuchte ist auf max. 25 g/m³ begrenzt. Das bedeutet, dass die in der Tabelle angegebenen Maximal-
werte für Temperatur und relativer Luftfeuchte nicht gleichzeitig auftreten dürfen.
Tabelle A.26 Klimabedingungen
3)
BG1
-10 °C bis +40 °C (4, 8, 12, 16 kHz)
BG2 bis BG4
-10 °C bis +40 °C (4, 8, 12, 16 kHz),
bis 55 °C mit Leistungsreduzierung (4%/°C)
BG5 und BG6A
-10 °C bis +40 °C (4, 8, 12, 16 kHz),
bis 55 °C mit Leistungsreduzierung (2%/°C)
BG3 und BG4
-10 °C bis +40 °C (4, 8, 12, 16 kHz),
bis 55 °C mit Leistungsreduzierung (4%/°C)
BG5 und 6a
-10 °C bis +40 °C (4, 8, 12, 16 kHz),
bis 55 °C mit Leistungsreduzierung (2%/°C)
BG7
-10 °C bis +40 °C (2, 4 kHz und 8, 16 kHz),
bis 55 °C mit Leistungsreduzierung (2%/°C)
5 bis 85% ohne Kondensation
MSD Mehrachssystem Betriebsanleitung DC-AC Servoregler
Mechanische Bedingungen
gemäß IEC/EN 61800-2, IEC/EN 60721-3-2 Klasse 2M1
Frequenz [Hz]
Schwingungsgrenzwert
2 ≤ f < 9
beim Transport
9 ≤ f < 200
200 ≤ f < 500
gemäß IEC/EN 61800-2, IEC/EN 60721-3-2 Klasse 2M1
Schockgrenzwert beim
Transport
Fallhöhe des verpackten Geräts max. 0,25 m
gemäß IEC/EN 61800-2, IEC/EN 60721-3-3 Klasse 3M1
Frequenz [Hz]
Schwingungsgrenzen
der Anlage 1)
2 ≤ f < 9
9 ≤ f < 200
1) Hinweis: Die Geräte sind nur für einen ortsfesten Einsatz vorgesehen.
Tabelle A.27 Mechanische Bedingungen
VORSICHT! Beschädigung des Geräts durch Fehlbedienung!
• Nicht beachten der Umgebungsbedingungen können zu Sachschä-
den führen.
• Keine ständigen Erschütterungen!
Die Servoregler dürfen nicht in Bereichen installiert werden, in denen sie ständigen
Erschütterungen ausgesetzt sind.
• Schaltschrank min. IP54 für STO!
Gemäß EN ISO 13849-2 muss bei Verwendung der Sicherheitsfunktion STO (Safe Torque
OFF) der Schaltschrank eine Schutzart von IP54 oder höher aufweisen.
104
Amplitude [mm] Beschleunigung [m/s²]
3,5 nicht anwendbar
nicht anwendbar 10
nicht anwendbar 15
Amplitude [mm] Beschleunigung [m/s²]
0,3 nicht anwendbar
nicht anwendbar 1
