3 Geräteeinbau
moog
Id.-Nr.: CA97554-002 11/2017
Baugröße BG3 BG4
Gerät
S [Zoll]
Schrauben 4 x M4
T1
alle Maße in mm
1) ohne Klemmen/Stecker
2) Berücksichtigen Sie zusätzlich den Biegeradius der Anschlussleitungen
Tabelle 3.2 Abmaße und Montageabstände Gehäusevariante Flüssigkeitskühlung
HINWEIS:
Der in der Tabelle angegebene Mindestabstand gilt für Geräte gleicher
Leistung. Bei Anreihung unterschiedlicher Antriebsleistungen ist auf eine
nach Leistung absteigende Anordnung zu achten (z. B. von links gesehen
BG4-BG3-BG2-BG1). So wird eine gegenseitige thermische Beeinflussung
minimiert. Die Versorgungseinheit muss immer auf der Seite des leistungs-
stärksten DC-AC Servoreglers angereiht werden.
Bei Anreihung anderer Geräte an das Mehrachssystem ist darauf zu achten,
dass sich die Geräte nicht thermisch beeinflussen.
BG5 BG6A BG7
3/8 (Innengewinde)
4 x M6 4 x M8 6 x M10
73,5
MSD Mehrachssystem Betriebsanleitung DC-AC Servoregler
D D
H1 H C
D1
S
A2
H3
H4 H2 C1
A1
A
B

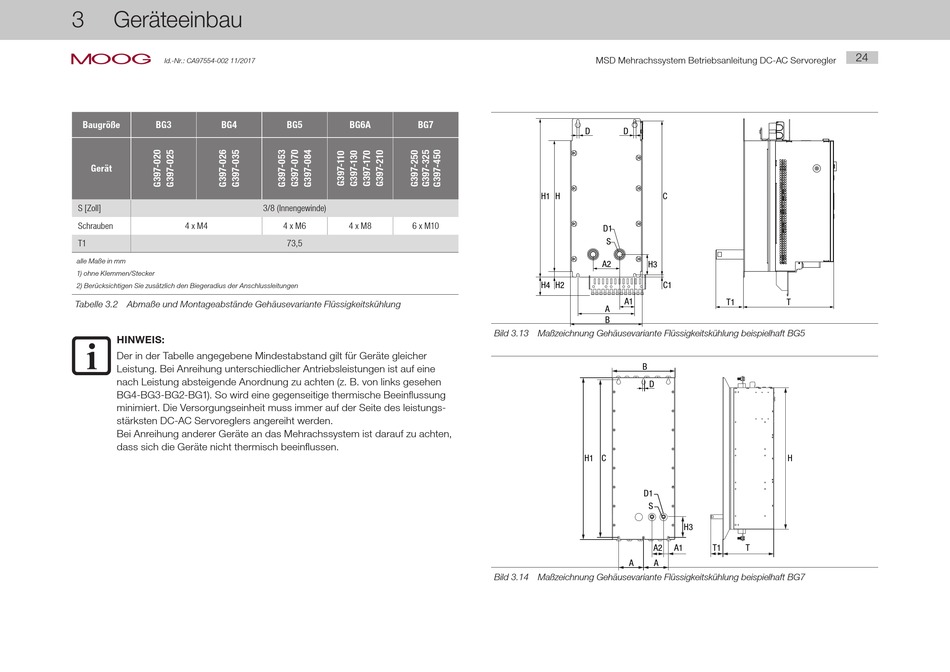

Bild 3.13 Maßzeichnung Gehäusevariante Flüssigkeitskühlung beispielhaft BG5
B
D
H1 C
D1
S
A2
A A
Bild 3.14 Maßzeichnung Gehäusevariante Flüssigkeitskühlung beispielhaft BG7
T1 T
H
H3
A1 T1 T
