4 6
L1 L1.1
L1
L1.1
L2 L2.1
L2
L2.1
L3 L3.1
L3 L3.1
3
2
1
L1 L2 L3 PE

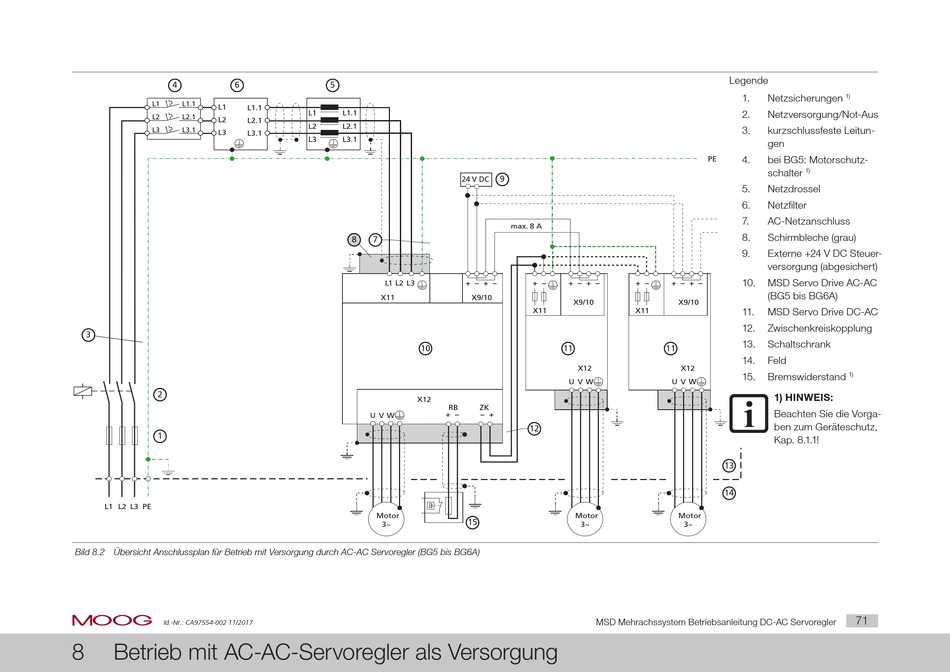

Bild 8.2 Übersicht Anschlussplan für Betrieb mit Versorgung durch AC-AC Servoregler (BG5 bis BG6A)
moog
Id.-Nr.: CA97554-002 11/2017
8 Betrieb mit AC-AC-Servoregler als Versorgung
5
L1 L1.1
L2 L2.1
L3 L3.1
24 V DC
8 7
L1 L2 L3 + − +
X11 X9/10
10
X12
RB ZK
U V W + − − +
ϑ
Motor
15
3~
9
max. 8 A
− + − + − + − + − +
X9/10
X11 X11
11 11
X12
U V W U V W
12
Motor
3~
MSD Mehrachssystem Betriebsanleitung DC-AC Servoregler
Legende
1. Netzsicherungen
1)
2. Netzversorgung/Not-Aus
3. kurzschlussfeste Leitun-
gen
4. bei BG5: Motorschutz-
PE
schalter
1)
5. Netzdrossel
6. Netzfilter
7. AC-Netzanschluss
8. Schirmbleche (grau)
9. Externe +24 V DC Steuer-
versorgung (abgesichert)
10. MSD Servo Drive AC-AC
− + −
(BG5 bis BG6A)
X9/10
11. MSD Servo Drive DC-AC
12. Zwischenkreiskopplung
13. Schaltschrank
14. Feld
X12
15. Bremswiderstand
1)
1) HINWEIS:
Beachten Sie die Vorga-
ben zum Geräteschutz,
Kap. 8.1.1!
13
14
Motor
3~
