Kürzel Bezeichnung
D1, D2 7-Segmentanzeige
T1, T2 Taster
X2 USB 1 Schnittstelle
X3 Ethernet-Schnittstelle
X4 Steueranschlüsse
Option 1 Kommunikation
X11 Anschluss DC-Versorgung
DC-L DC-Link Leitungen
PE Anschluss Schutzleiter
Anschluss Steuerversorgung
X44
Anschluss Motorbremse
X8 (Option 2) Technologie
X7 Anschluss hochauflösende Geber
X6 Anschluss Resolver
X5 Anschluss Motortemperatursensor
X12 Anschluss Motor
HW Typenschild Hardware
SW Typenschild Software

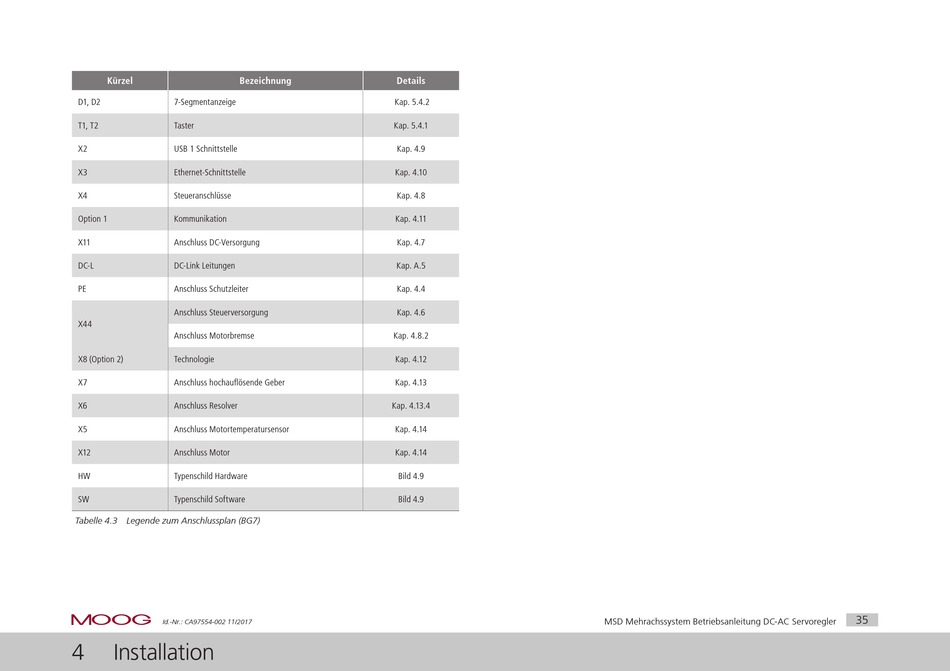

Tabelle 4.3 Legende zum Anschlussplan (BG7)
moog
Id.-Nr.: CA97554-002 11/2017
4 Installation
Details
Kap. 5.4.2
Kap. 5.4.1
Kap. 4.9
Kap. 4.10
Kap. 4.8
Kap. 4.11
Kap. 4.7
Kap. A.5
Kap. 4.4
Kap. 4.6
Kap. 4.8.2
Kap. 4.12
Kap. 4.13
Kap. 4.13.4
Kap. 4.14
Kap. 4.14
Bild 4.9
Bild 4.9
