Moog MSD Servo Drive Betriebsanleitung Seite 41

8
L1 L1.1
L2
L2.1
L3 L3.1
6
5
4
3
2
1
L1 L2 L3 PE

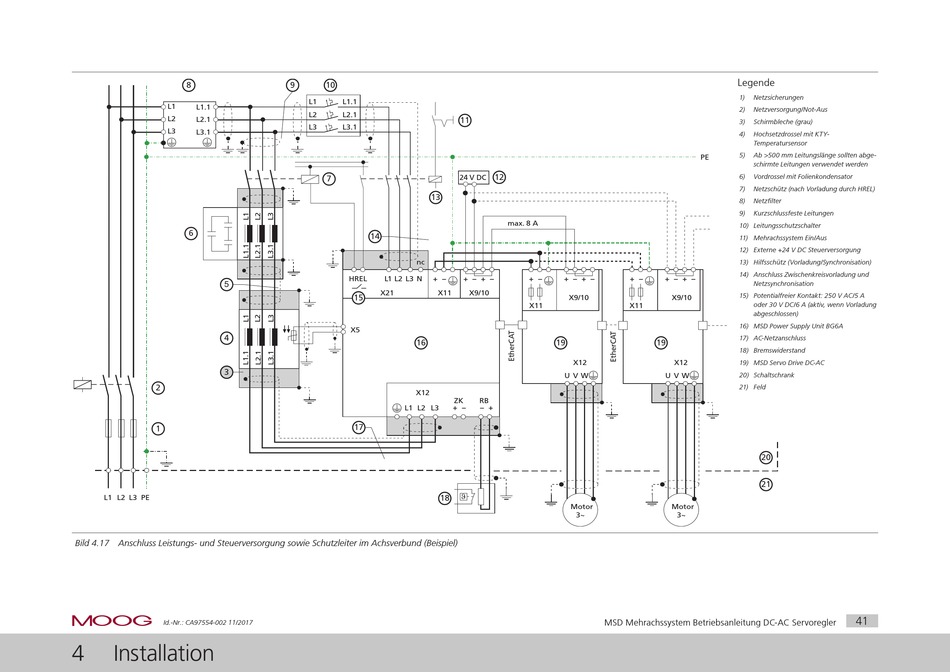

Bild 4.17 Anschluss Leistungs- und Steuerversorgung sowie Schutzleiter im Achsverbund (Beispiel)
moog
Id.-Nr.: CA97554-002 11/2017
4 Installation
9 10
L1 L1.1
L2 L2.1
11
L3 L3.1
7 24 V DC
13
14
nc
HREL L1 L2 L3 N + − +
X21 X11 X9/10
15
X5
16
X12
ZK
L1 L2 L3 + −
17
ϑ
18
12
max. 8 A
− + − + − + − + − + −
X9/10
X11 X11
19
X12
U V W
RB
− +
Motor
3~
MSD Mehrachssystem Betriebsanleitung DC-AC Servoregler
Legende
1) Netzsicherungen
2) Netzversorgung/Not-Aus
3) Schirmbleche (grau)
4) Hochsetzdrossel mit KTY-
Temperatursensor
5) Ab >500 mm Leitungslänge sollten abge-
PE
schirmte Leitungen verwendet werden
6) Vordrossel mit Folienkondensator
7) Netzschütz (nach Vorladung durch HREL)
8) Netzfilter
9) Kurzschlussfeste Leitungen
10) Leitungsschutzschalter
11) Mehrachssystem Ein/Aus
12) Externe +24 V DC Steuerversorgung
13) Hilfsschütz (Vorladung/Synchronisation)
14) Anschluss Zwischenkreisvorladung und
+ − + −
Netzsynchronisation
15) Potentialfreier Kontakt: 250 V AC/5 A
X9/10
oder 30 V DC/6 A (aktiv, wenn Vorladung
abgeschlossen)
16) MSD Power Supply Unit BG6A
17) AC-Netzanschluss
19
18) Bremswiderstand
X12 19) MSD Servo Drive DC-AC
U V W 20) Schaltschrank
21) Feld
20
21
Motor
3~
41
