SATURS
1. Šajā dokumentā lietotie simboli
2. Pastāvīgie magnēti
3. Izstrādājuma apraksts
4.

Tehniskie dati

5. Tipa apzīmējums
6. Mehāniskā uzstādīšana
6.1. Sūkņa uzstādīšana
6.2. Sensora pievienošana
7. Elektriskais savienojums
7.1 Motora aizsardzība
8. Iedarbināšana
9. Tehniskā apkope
10. Bojājumu meklēšana
11. Servisapkalpošana
11.1. Cita dokumentācija
12. Likvidēšana
Brīdinājums
Pirms sūkņa uzstādīšanas sākuma rūpīgi
jāizstudē šīs uzstādīšanas un ekspluatācijas
instrukcijas. Uzstādīšanai un ekspluatācijai
jāatbilst vietējiem normatīviem un pieņemtiem
labas prakses noteikumiem.
1. Šajā dokumentā lietotie simboli
Brīdinājums
Šo drošības norādījumu neievērošanas rezultātā
var notikt personiska traumēšana!
Šo drošības norādījumu neievērošana var izraisīt
Uzmanību
aprīkojuma darbnederīgumu vai bojājumu!
Piezīmes vai norādījumi, kas atvieglo darbu un
Piezīme
garantē drošu ekspluatāciju.
2. Pastāvīgie magnēti
Brīdinājums
Cilvēki, kuriem ir elektroniskais sirds stimulators
vai cita medicīniskā ierīce, kas ir jutīga pret
magnētisko iedarbību, nedrīkst rīkoties ar šo
sūkni. Viņiem jāatrodas vismaz 1 metru attālumā
no "MAGdrive", jo pastāv sūkņa magnētisko
lauku ietekmes bīstamība.
Sūkņa tuvumā nedrīkst turēt kredītkartes,
datorus, pulksteņus un citus magnētjutīgus
objektus.
Brīdinājums
Sūknis ietver jaudīgus magnētus, kas var radīt
personiskas traumēšanas risku sūkņa
apkalpošanas laikā. Tāpēc sūkņa demontāža un
montāža jāveic tikai pilnvarotam personālam.
3. Izstrādājuma apraksts
Lpp. GRUNDFOS "CRN MAGdrive" ir 100% hermētiski sūkņi.
Ar magnētiskā spēka palīdzību motora griezes moments tiek
71
pārvadīts sūkņa vārpstai.
71
GRUNDFOS sūkņi "CRN MAGdrive" ir piemēroti, lai tiktu
71
pārsūknēti šādi šķidrumi:
71
• agresīvi vai kodīgi šķidrumi,
72
• toksiski šķidrumi,
72
• gaistoši šķidrumi,
72
• nepatīkami šķidrumi,
72
• šķidrumi bez šķiedrām un magnētiskām daļiņām, jo tās var
72
izraisīt sūkņa nodilumu.
72
72
72
72
73
73
73

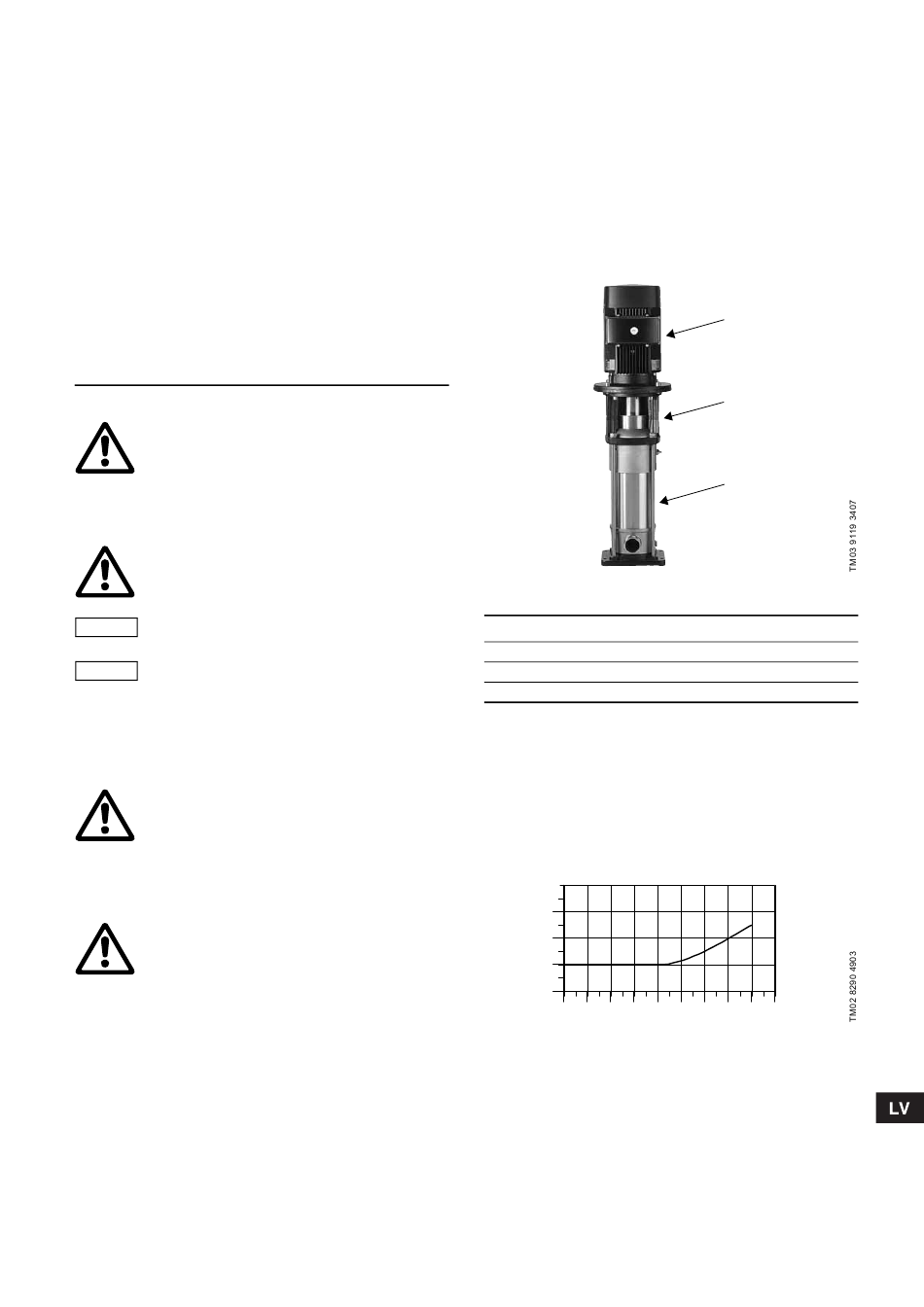

1. ilustr. Sūknis "CRN MAGdrive"
Poz. Apraksts
1 Motors
2 Magnētiskā piedziņa
3 Sūknis
4. Tehniskie dati
Šķidruma temperatūra:
Sistēmas maksimālais spiediens: 25 bāri.
Viskozitāte:
Minimālais plūsmas ātrums
Sūknis nekad nedrīkst strādāt bez plūsmas. Zemāk dotā
raksturlīkne parāda minimālo plūsmas ātrumu kā nominālā
plūsmas ātruma procentuālo attiecību pret šķidruma temperatūru.
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]
2. ilustr. Minimālais plūsmas ātrums
1
2
3
–30 līdz 120 °C.
2
0,3 līdz 300 cSt (mm /s).
71
