INDHOLDSFORTEGNELSE
1.

Symboler brugt i dette dokument

2. Permanente magneter
3. Produktbeskrivelse
4.

Tekniske data

5. Typenøgle
6. Mekanisk installation
6.1 Installation af pumpen
6.2 Tilslutning af sensor
7. Elektrisk installation
7.1 Motorbeskyttelse
8. Idriftsætning
9. Vedligeholdelse
10. Fejlfinding
11. Service
11.1 Øvrig dokumentation
12. Bortskaffelse
Advarsel
Læs denne monterings- og driftsinstruktion før
installation. Følg lokale forskrifter og gængs
praksis ved installation og drift.
1. Symboler brugt i dette dokument
Advarsel
Hvis disse sikkerhedsanvisninger ikke overhol-
des, kan det medføre personskade!
Hvis disse sikkerhedsanvisninger ikke overhol-
des, kan det medføre funktionsfejl eller skade på
Forsigtig
materiellet!
Råd og anvisninger som letter arbejdet og sikrer
Bemærk
pålidelig drift.
2. Permanente magneter
Advarsel
Personer med pacemaker eller andet magnetføl-
somt medicinsk udstyr må ikke håndtere denne
pumpe. De skal holde en afstand på mindst
1 meter fra pumpen da der er risiko for påvirkning
fra pumpens magnetfelter.
Kreditkort, computere, ure og andre magnetføl-
somme genstande bør ikke opbevares i nærhe-
den af pumpen.
Advarsel
Pumpen indeholder kraftige magneter som kan
udgøre en risiko for personskade ved servicering
af pumpen. Vi anbefaler derfor at pumpen kun
demonteres og monteres af autoriseret perso-
nale.
3. Produktbeskrivelse
Side Grundfos CRN MAGdrive-pumper er hermetisk lukkede og uden
akseltætning. Motorens drejningsmoment overføres til pumpe-
31
akslen ved hjælp af magnetisk kraft.
31
Grundfos CRN MAGdrive-pumper kan bruges til pumpning af
31
disse væsker:
31
• Aggressive eller korrosive væsker
32
• Giftige væsker
32
• Flygtige væsker
32
• Ildelugtende væsker
32
• Væsker uden fibre og magnetiske partikler da disse vil kunne
32
forårsage slitage af pumpen.
32
32
32
32
32
32
32

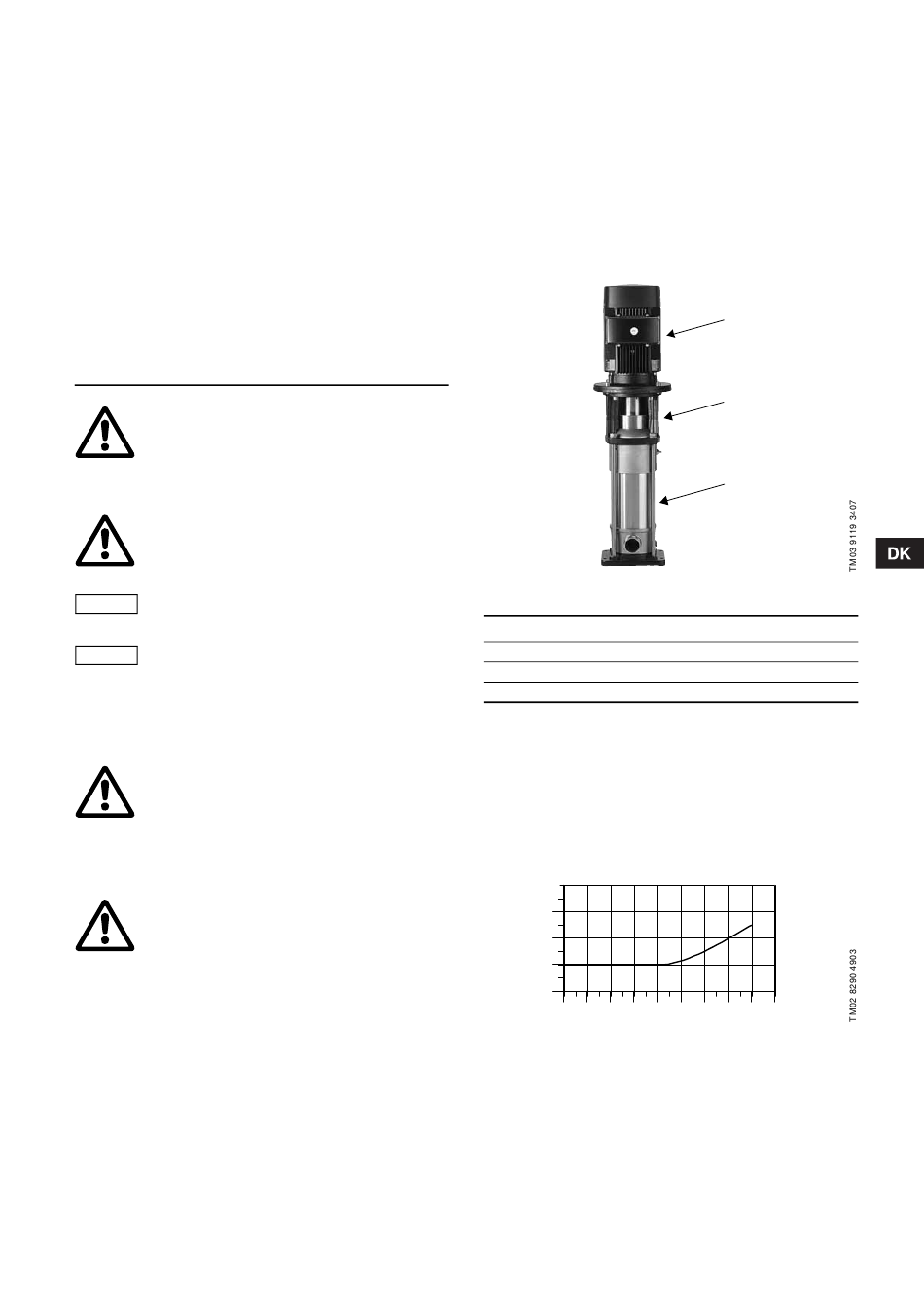

Fig. 1 CRN MAGdrive-pumpe
Pos. Beskrivelse
1 Motor
2 Magnetdrev
3 Pumpe
4. Tekniske data
Medietemperatur:
Maks. anlægstryk: 25 bar.
Viskositet:
Minimumsflow
Pumpen må aldrig køre uden flow. Kurve nedenfor viser mini-
mumsflowet i procent af det nominelle flow i forhold til medietem-
peraturen.
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]
Fig. 2 Minimumsflow
1
2
3
–30 til 120 °C.
2
0,3 til 300 cSt (mm /s).
31
