SISUKORD
1. Selles dokumendis kasutatud sümbolid
2. Püsimagnetid
3.

Toote kirjeldus

4.

Tehnilised andmed

5. Tähistus
6. Montaaž
6.1 Pumba paigaldamine
6.2 Anduri ühendamine
7. Elektriühendus
7.1 Mootori kaitsmine
8. Käivitamine
9. Hooldus
10. Vea tuvastamine
11. Remontimine
11.1 Muu dokumentatsioon
12. Utiliseerimine
Hoiatus
Enne paigaldamist lugege käesolevat paigaldus-
ja kasutusjuhendit. Paigaldamine ja kasutamine
peavad vastama kohalikele eeskirjadele ja hea
tava nõuetele.
1. Selles dokumendis kasutatud sümbolid
Hoiatus
Neist ohutuseeskirjadest mittekinnipidamine võib
põhjustada töötaja trauma!
Neist ohutuseeskirjadest mittekinnipidamine võib
põhjustada seadmete talitlushäire või
Ettevaatust
purunemise!
Märkused või juhendid, mis muudavad töö
Märkus
lihtsamaks ja kindlustavad ohutu tegutsemise.
2. Püsimagnetid
Hoiatus
Isikud, kellel on südamestimulaator või muud
magnet-tundlikud meditsiiniseadmed, ei tohi
selle pumbaga tegeleda. Nad peaksid hoidma
vähemalt 1 meetrist vahemaad MAGdrive'ist,
kuna on oht et pumba magnetväli võib neid
mõjutada.
Maksekaarte, arvuteid, kellasid ja muid
magnettundlikuid esemeid ei tohiks hoida pumba
lähedal.
Hoiatus
Pump sisaldab võimsaid magneteid, mis võivad
põhjustada omaenese trauma pumba
hooldamisel. Seetõttu peaks seetõttu pumpa lahti
võtma ja kokku panema ainult selleks lubatud
personal.
3. Toote kirjeldus
Lk. Grundfos CRN MAGdrive on 100 % lekkevabad, ilma
võllitihendita pumbad. Mootori jõumoment kantakse üle pumba
67
võllile magnetvälja abil.
67
Grundfos CRN MAGdrive pumbad on sobivad nende vedelike
67
pumpamiseks:
67
• Agressiivsed või söövitavad vedelikud
68
• Mürgised vedelikud
68
• Lenduvad vedelikud
68
• Kergesti kahjustatavad vedelikud
68
• Ilma kiudainete ja magnetiliste osakesteta vedelikud, kuna nad
68
võivad põhjustada pumba kulumist.
68
68
68
68
68
68
68

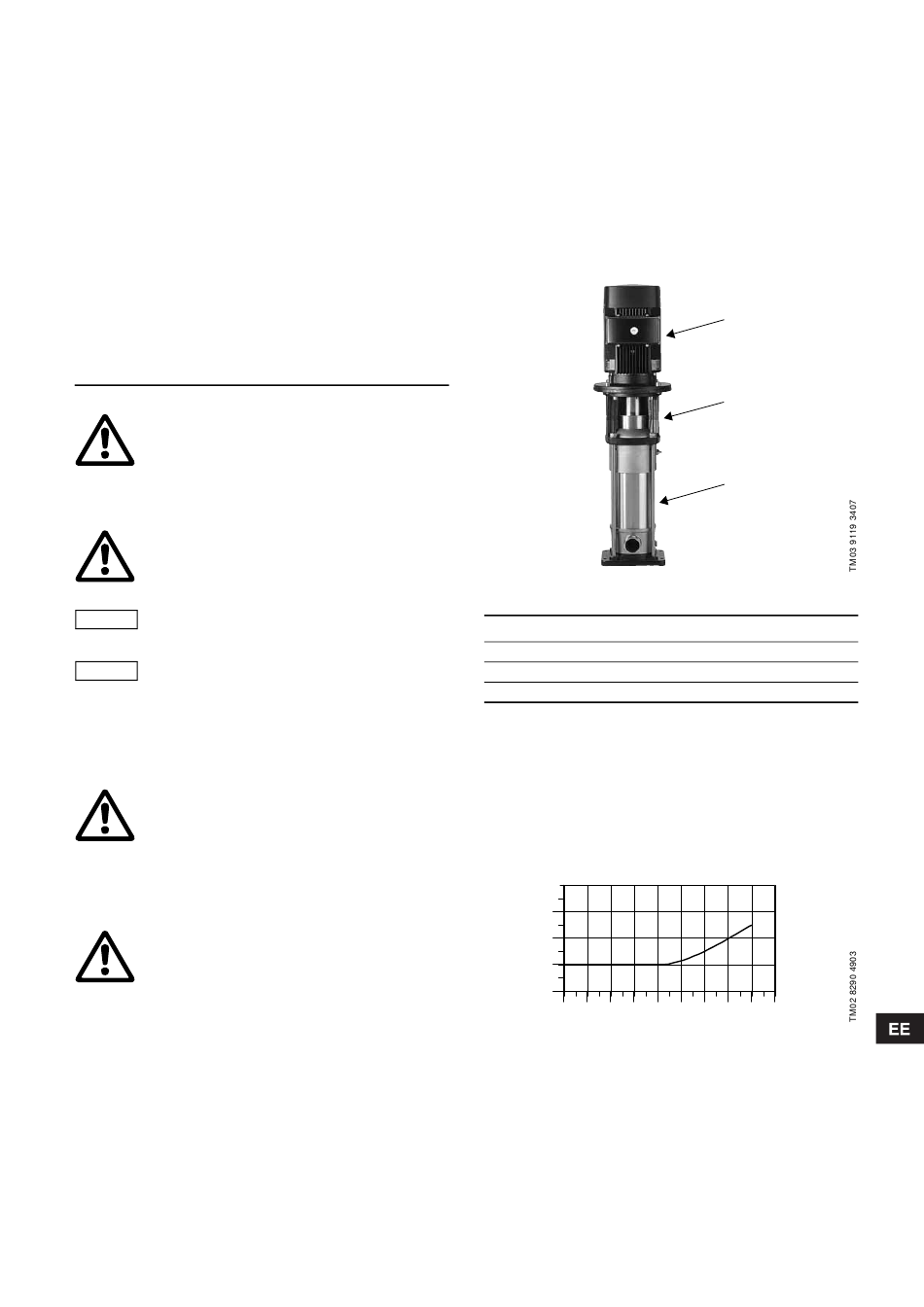

Joonis 1 CRN MAGdrive pump
Pos. Kirjeldus
1 Mootor
2 Magnetsidur
3 Pump
4. Tehnilised andmed
Vedeliku temperatuur:
Maksimaalne süsteemi surve: 25 bar.
Viskoossus:
Minimaalne vooluhulk
Pump ei tohi kunagi töötada vastu kinnist ventiili. Allpool olev
kõver näitab minimaalset vooluhulka protsentides
nimivooluhulgast sõltuvalt vedeliku temperatuurist.
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]
Joonis 2 Minimaalne vooluhulk
1
2
3
–30 kuni 120 °C.
2
0,3 kuni 300 cSt (mm /s).
