CUPRINS
1. Simboluri folosite în acest document
2. Magneţi permanenţi
3.

Descrierea produsului

4.

Date tehnice

5. Codificare
6. Instalare mecanică
6.1 Instalarea pompei
6.2 Conectarea senzorului
7. Conexiunea electrică
7.1 Protecţia motorului
8. Pornirea
9. Întreţinere
10. Identificarea avariilor
11. Reparaţii
11.1 Documentaţie suplimentară
12. Scoaterea din uz
Avertizare
Înainte de instalare, citiţi cu atenţie aceste
instrucţiuni de instalare şi utilizare. Instalarea şi
funcţionarea trebuie de asemenea să fie în
concordanţă cu regulamentele locale şi codurile
acceptate de bună practică.
1. Simboluri folosite în acest document
Avertizare
Dacă nu se ţine cont de aceste instucţiuni de
siguranţă, există pericolul unei accidentări!
Dacă nu se ţine cont de aceste instucţiuni de
Atenţie siguranţă, poate exista o proastă funcţionare sau
echipamentul se poate defecta!
Notări sau instrucţiuni care uşurează munca sau
Notă
asigură funcţionarea în condiţii de siguranţă.
2. Magneţi permanenţi
Avertizare
Persoanele cu peacemaker sau alte dispozitive
medicale cu sensibilitate magnetică nu trebuie să
manevreze această pompă. Acestea trebuie să
păstreze o distanţă de cel puţin 1 metru faţă de
MAGdrive, deoarece există riscul de influenţă de
la câmpul magnetic al pompei.
Cărţile de credit, calculatoarele, ceasurile sau
alte obiecte sensibile magnetic nu trebuie
păstrate aproape de pompă.
Avertizare
Pompa conţine magneţi puternici care pot
reprezenta un risc de accidentări ale personalului
pe timpul reparaţiei pompei. De aceea pompa
trebuie să fie demontată şi asamblată numai de
către personal autorizat.
52
3. Descrierea produsului
Pagina Grundfos CRN MAGdrive sunt pompe fără etanşare, 100 % fără
scurgeri. Momentul motorului este transmis la arborele pompei cu
52
ajutorul forţei magnetice.
52
Pompele Grundfos CRN MAGdrive sunt adecvate pentru
52
pomparea următoarelor lichide:
52
• Lichide agresive sau corozive
53
• Lichide toxice
53
• Lichide volatile
53
• Lichide neplăcute
53
• Lichide fără fibre şi particule magnetice, deoarece pot provoca
53
uzura pompei.
53
53
53
53
54
54
54

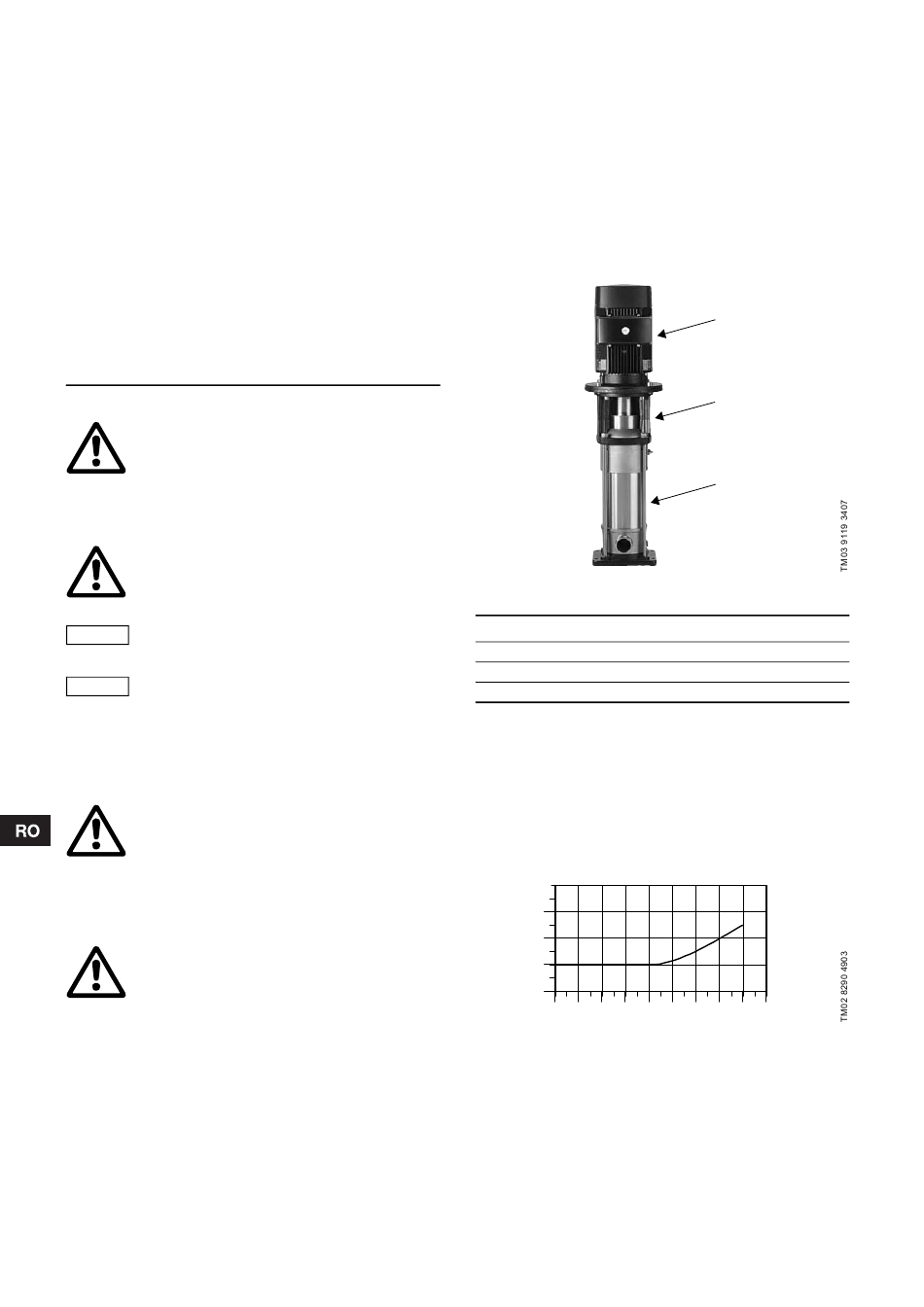

Fig. 1 Pompa CRN MAGdrive
Poz. Descriere
1 Motor
2 Acţionare magnetică
3 Pompa
4. Date tehnice
Temperatura lichidului:
Temperatura maximă a sistemului: 25 bar.
Vâscozitate:
Debitul minim
Pompa nu trebuie niciodată să funcţioneze fără debit. Curba de
mai jos indică debitul minim ca un procent din debitul nominal în
funcţie de temperatura lichidului.
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]
Fig. 2 Debitul minim
1
2
3
–30 până la 120 °C.
2
0,3 până la 300 cSt (mm /s).
