CONTENIDO
1. Símbolos utilizados en este documento
2. Imanes permanentes
3. Descripción del producto
4. Datos técnicos
5. Nomenclatura
6. Instalación mecánica
6.1 Instalación de la bomba
6.2 Conexión del sensor
7. Conexión eléctrica
7.1 Protección de motores
8. Puesta en marcha
9. Mantenimiento
10. Localización de fallos
11. Reparación
11.1 Otra documentación
12. Eliminación
Aviso
Leer estas instrucciones de instalación y funcio-
namiento antes de realizar la instalación. La ins-
talación y el funcionamiento deben cumplir con
las normativas locales en vigor.
1. Símbolos utilizados en este documento
Aviso
¡Si estas instrucciones no son observadas puede
tener como resultado daños personales!
¡Si estas instrucciones de seguridad no son
observadas puede tener como resultado daños
Precaución
para los equipos!
Notas o instrucciones que hacen el trabajo más
Nota
sencillo garantizando un funcionamiento seguro.
2. Imanes permanentes
Aviso
Personas con marcapasos u otros dispositivos
médicos sensibles a los imanes no pueden
manejar esta bomba. Deben mantenerse a una
distancia de al menos 1 metro del MAGdrive,
ya que existe riesgo de contacto con el campo
magnético de la bomba.
Las tarjetas de crédito, ordenadores, relojes y
otros objetos sensibles a los imanes no deben
permanecer cerca de la bomba.
Aviso
La bomba contiene imanes potentes que pueden
suponer riesgo de lesiones personales cuando
se realice el mantenimiento de la bomba. Por lo
tanto, la bomba se debe montar y desmontar sólo
por personal autorizado.
3. Descripción del producto
Página Las bombas Grundfos CRN MAGdrive están 100 % selladas,
carentes de fugas. El par motor se transmite al eje de la bomba
15
por medio de una fuerza magnética.
15
Las bombas Grundfos CRN MAGdrive son adecuadas para el
15
bombeo de estos líquidos:
15
• Líquidos agresivos o corrosivos
16
• Líquidos tóxicos
16
• Líquidos volátiles
16
• Líquidos nocivos
16
• Líquidos sin fibras ni partículas magnéticas, ya que pueden
16
causar desgaste en la bomba.
16
16
16
16
17
17
17

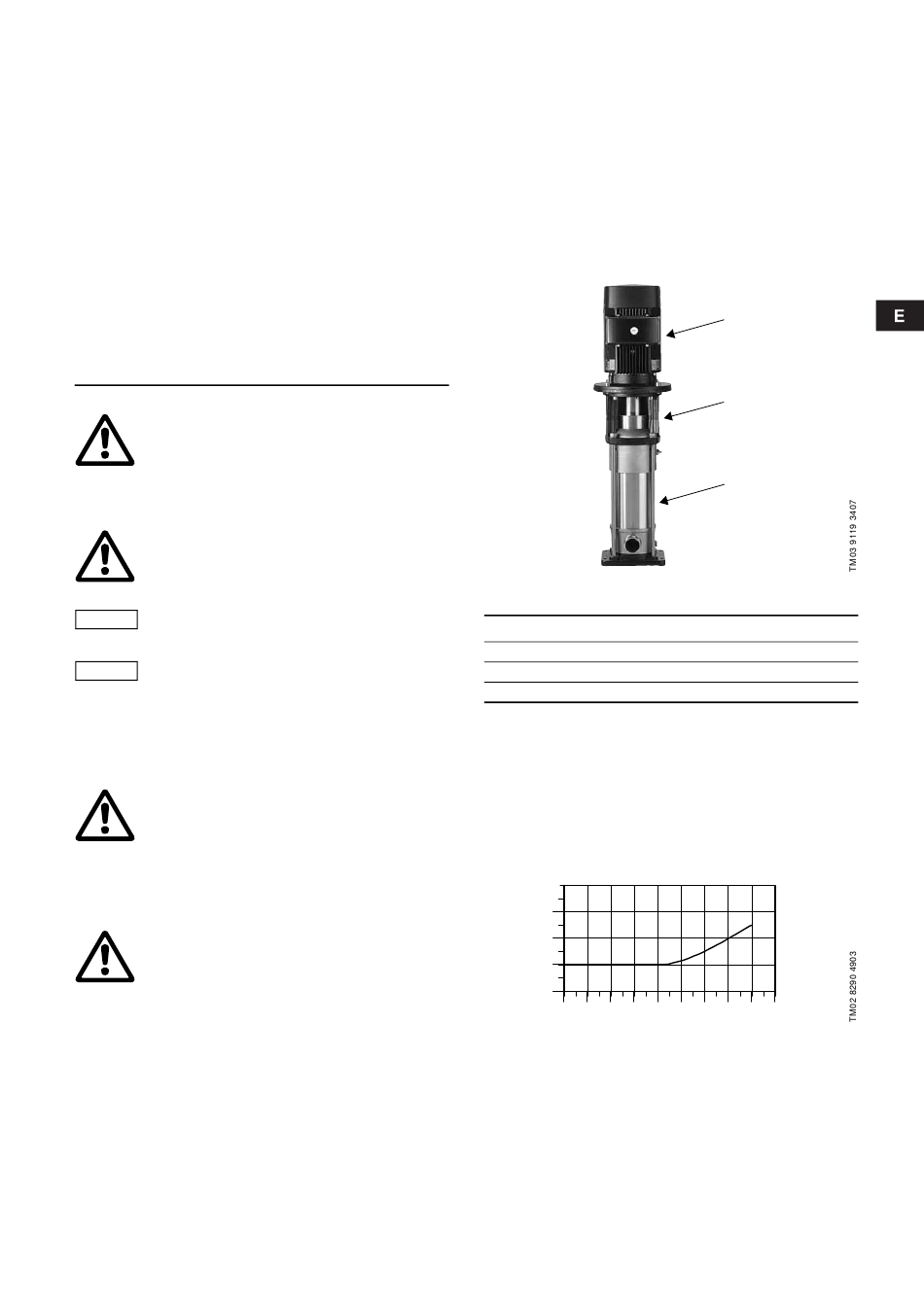

Fig. 1 Bomba CRN MAGdrive
Pos. Descripción
1 Motor
2 Accionamiento magnético
3 Bomba
4. Datos técnicos
Temperatura del líquido:
Presión máx. del sistema: 25 bar.
Viscosidad:
Caudal mínimo
La bomba nunca debe funcionar sin caudal. La siguiente curva
muestra el caudal mínimo como un porcentaje del caudal nominal
en relación con la temperatura del líquido.
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]
Fig. 2 Caudal mínimo
1
2
3
–30 °C a +120 °C.
2
0,3 a 300 cSt (mm /s).
