2. Permanentni magneti
Opozorilo
Osebe s srčnim vzpodbujevalcem ali drugimi,
na magnete občutljivimi medicinskimi napravami,
ne smejo upravljati s to črpalko. Držati morajo
razdaljo najmanj 1 metra od magnetnega pogona
MAGdrive, saj obstaja nevarnost vpliva
magnetnih polj črpalke.
Kreditne kartice, računalniki, ure in drugi
magnetno občutljivi predmeti, naj ne bodo v
bližini črpalke.
Opozorilo
Črpalka ima močne magnete, ki lahko povzročijo
poškodbe oseb med servisiranjem črpalke.
Črpalko naj odmontira in montira samo za to
pooblaščeno osebje.
3. Opis proizvoda
Grundfos CRN MAGdrive so 100 % nepropustne črpalke brez
tesnil. Motorni navor se prenaša na gred črpalke s pomočjo
magnetne sile.
Grundfosove CRN MAGdrive črpalke so primerne za črpanje
spodnjih tekočin:
• agresivne ali korozivne tekočine
• toksične tekočine
• hlapljive tekočine
• nevarne tekočine
• tekočine brez vlaken in magnetnih delcev, saj lahko le ti
povzročijo obrabo črpalke.

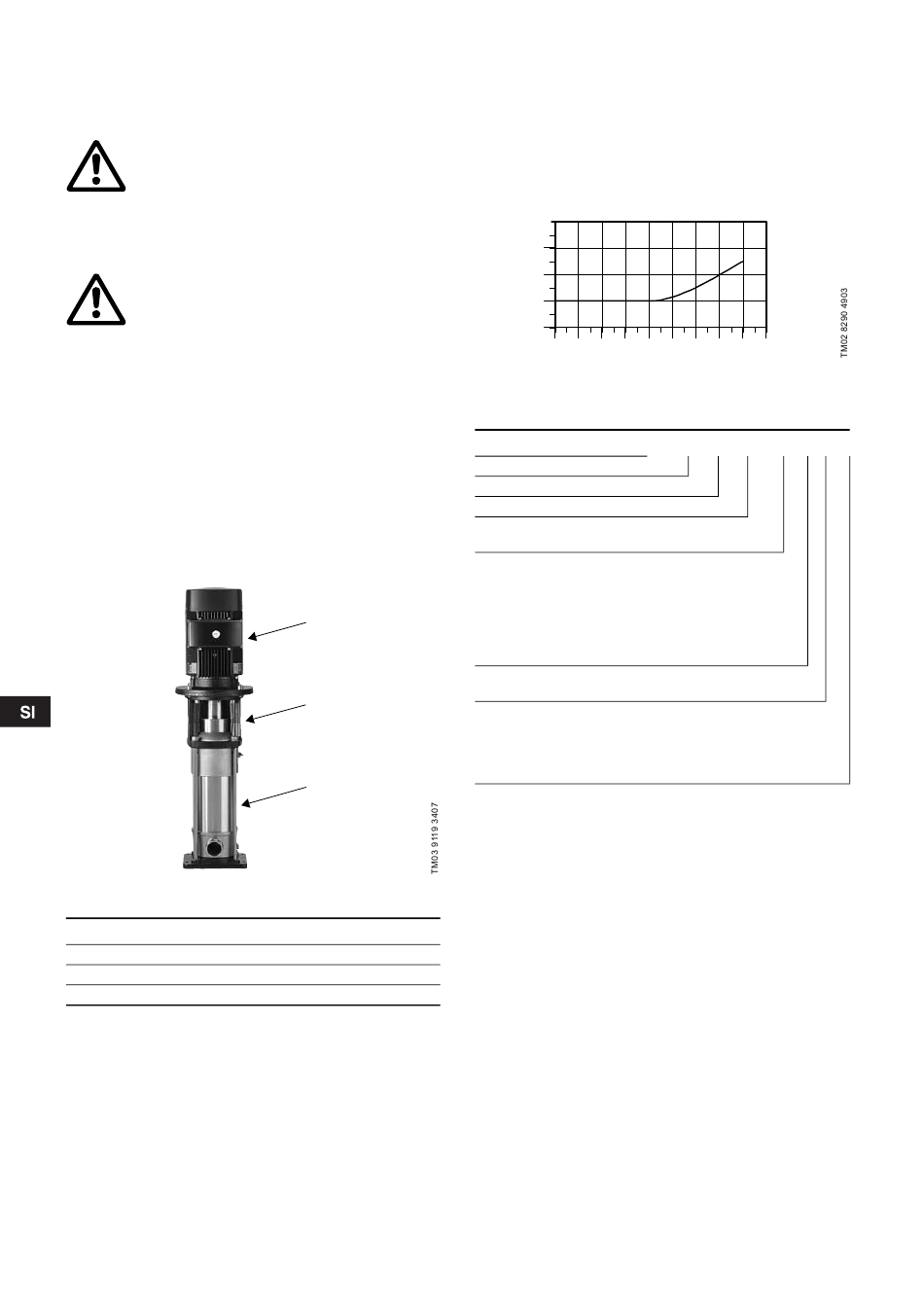

Slika 1 CRN MAGdrive črpalka
Poz. Opis
1 Motor
2 Magnetni pogon
3 Črpalka
44
4. Tehnični podatki
Temperatura tekočine: –30 do 120 °C.
Maks. sistemski tlak:
Viskoznost:
Najmanjši dopustni pretok
Črpalka ne sme nikoli obratovati brez pretoka. Spodnje krivulje
prikazujejo minimalni pretok v odstotku nominalnega pretoka v
odnosu s temperaturo tekočine.
5. Tipski ključ
Primer
Tip črpalke
Nominalni pretok v m
Število tekačev
Koda izvedbe črpalke
M: CRN črpalka z magnetnim pogonom
Koda za cevno priključitev
CA: FlexiClamp
CX: Tri Clamp
F:
1
G: ANSI prirobnica
J:
P:
Koda materialov
G: Mokri deli EN 1.4401/AISI 316
2
Koda za gumijaste dele črpalke
E: EPDM
F: FXM (Fluoraz
K: FFKM (Kalrez
V: FKM (Viton
3
Glejte tudi CR, CRI, CRN navodila za montažo in obratovanje.
25 bar.
0,3 do 300 cSt (mm
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]
Slika 2 Najmanjši dopustni pretok
CRN
3
/h
DIN prirobnica
JIS prirobnica
PJE sklopka
®
)
®
)
®
)
2
/s).
5 -13 -M -F -G -E
