INDICE
1.

Simboli utilizzati in questo documento

2. Magneti permanenti
3.

Descrizione del prodotto

4.

Caratteristiche tecniche

5. Codice modello
6. Installazione meccanica
6.1 Installazione della pompa
6.2 Collegamento del sensore
7. Collegamento elettrico
7.1 Protezione motore
8. Avviamento
9. Manutenzione
10. Ricerca dei guasti
11. Assistenza
11.1 Altra documentazione
12. Smaltimento
Avvertimento
Prima dell'installazione leggere attentamente le
presenti istruzioni di installazione e funziona-
mento. Per il corretto montaggio e funziona-
mento, rispettare le disposizioni locali e la pra-
tica della regola d'arte.
1. Simboli utilizzati in questo documento
Avvertimento
La mancata osservanza di queste istruzioni
di sicurezza, può dare luogo a infortuni!
La mancata osservanza di queste istruzioni
di sicurezza, può dare luogo a malfunzionamento
Attenzione
o danneggiare l'apparecchiatura!
Queste note o istruzioni rendono più semplice il
Nota
lavoro ed assicurano un funzionamento sicuro.
2. Magneti permanenti
Avvertimento
Le persone con pacemaker o altri dispositivi
medicali sensibili ai campi magnetici non devono
maneggiare questa pompa. Devono tenersi ad
una distanza di almeno 1 metro dalla pompa
MAGdrive per evitare il rischio di interferenze da
parte dei campi magnetici della pompa.
Le carte di credito, i computer, gli orologi e altri
oggetti sensibili ai campi magnetici non devono
essere tenuti in prossimità della pompa.
Avvertimento
La pompa contiene potenti magneti che possono
comportare il rischio di lesioni personali durante
gli interventi di manutenzione. Pertanto,
la pompa deve essere smontata e montata sol-
tanto da personale autorizzato.
12
3. Descrizione del prodotto
Pagina Le Grundfos CRN MAGdrive sono pompe prive di tenuta mecca-
nica e non possono presentare perdite di liquido. La coppia del
12
motore viene trasmessa all'albero della pompa tramite l'azione
12
del campo magnetico.
12
Le pompe Grundfos CRN MAGdrive sono adatte al pompaggio
12
dei seguenti liquidi:
13
• Liquidi aggressivi o corrosivi
13
• Liquidi tossici
13
• Liquidi volatili
13
• Liquidi nocivi
13
• Liquidi senza fibre e particelle magnetiche che potrebbero
13
causare usura alla pompa.
13
13
13
14
14
14

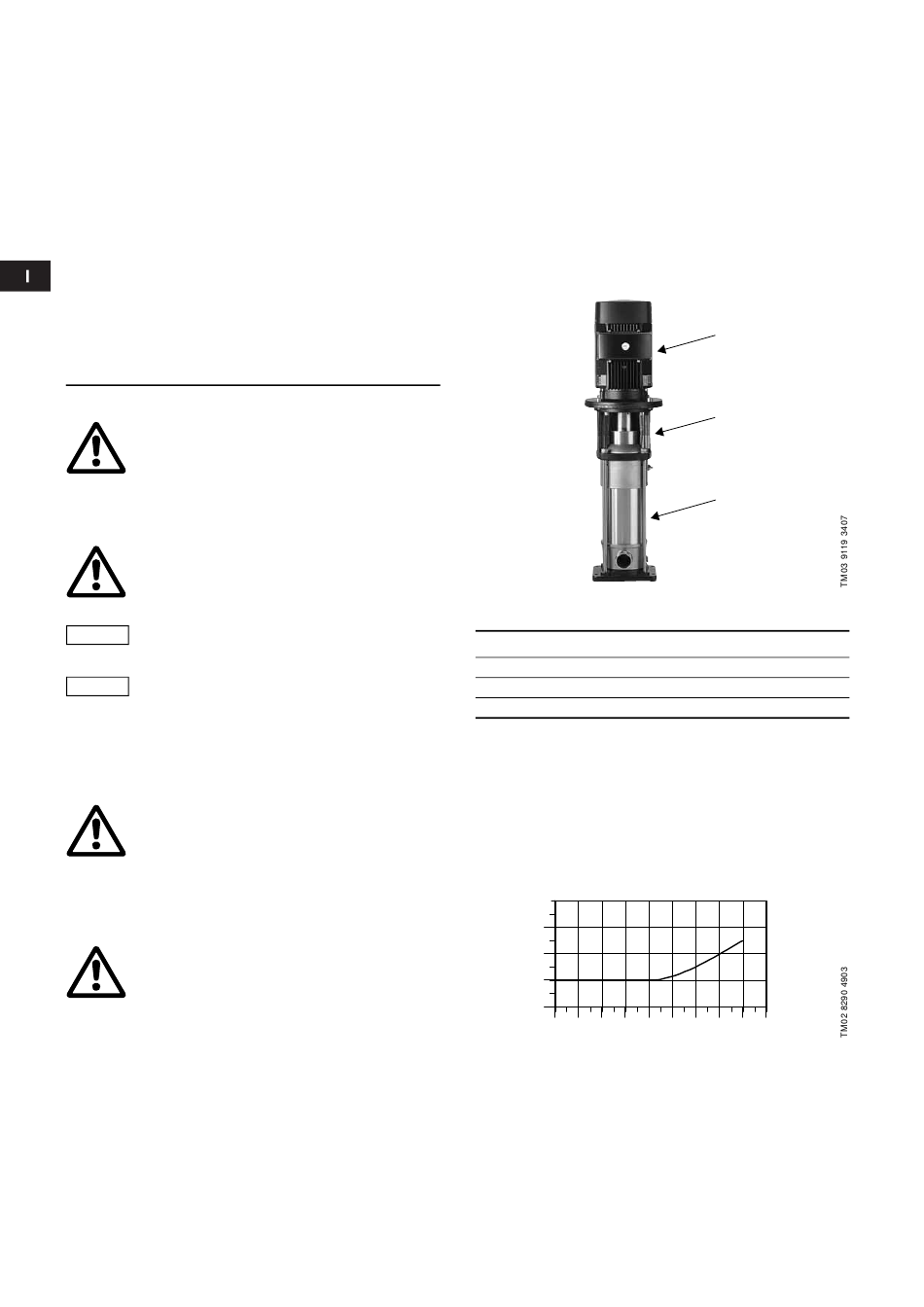

Fig. 1 Pompa CRN MAGdrive
Pos. Descrizione
1 Motore
2 Azionamento magnetico
3 Pompa
4. Caratteristiche tecniche
Temperatura del liquido:
Pressione massima dell'impianto 25 bar.
Viscosità:
Portata minima
La pompa deve sempre funzionare con una minima portata.
La curva sottostante mostra la portata minima come percentuale
della portata nominale in relazione alla temperatura del liquido.
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]
Fig. 2 Portata minima
1
2
3
da –30 a 120 °C.
2
da 0,3 a 300 cSt (mm /s).
