2. Magnesy trwałe
Ostrzeżenie
Osoby posiadające rozruszniki serca lub inne
czułe na silne pole magnetyczne urządzenia
medyczne nie mogą obsługiwać tej pompy.
Powinny one być oddalone przynajmniej o 1 metr
od działającej pompy MAGdrive, ze względu na
możliwy wpływ wytwarzanego przez nią pola
magnetycznego.
Kardy kredytowe, komputery, zegarki i inne
urządzenia czułe na silne pole magnetyczne
również nie powinny znajdować się blisko
pompy.
Ostrzeżenie
Pompa posiada silne magnesy, które mogą
stwarzać ryzyko zagrożenia dla zdrowia w trakcie
jej serwisowania. Pompa powinna być
demontowana i montowana tylko i wyłącznie
przez autoryzowany personel.
3. Opis produktu
Grundfos CRN MAGdrive są 100 % szczelnymi pompami bez
uszczelniena wału. Moment obrotowy silnika przekazywany jest
na wał pompy poprzez pole magnetyczne.
Pompy Grundfos CRN MAGdrive są odpowiednie do tłoczenia:
• Cieczy agresywnych i powodujących korozję
• Cieczy toksycznych
• Cieczy lotnych
• Cieczy trujących
• Cieczy bez cząstek długowłóknistych i magnetycznych,
ponieważ mogą przyczyną żużycia pompy.

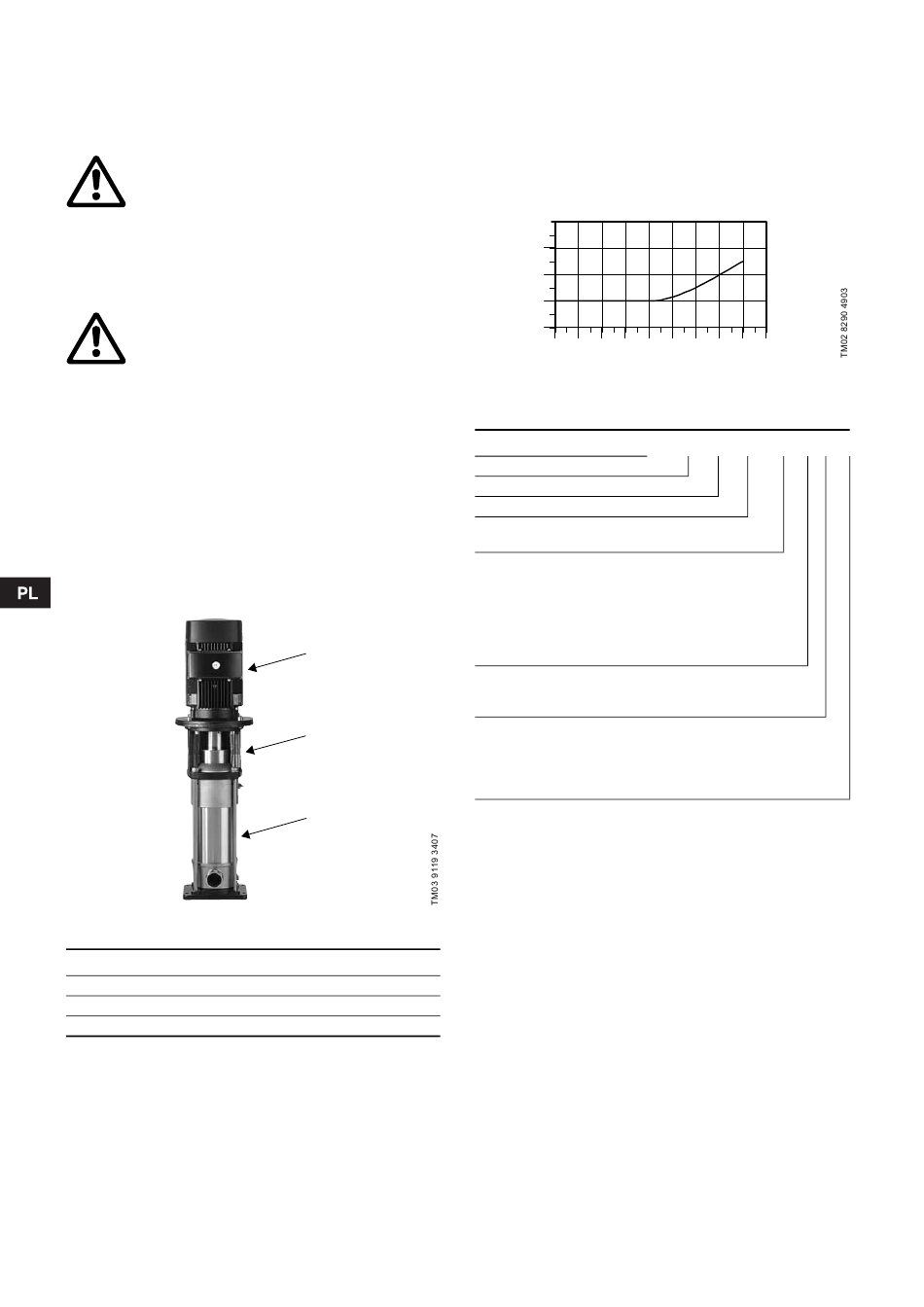

Rys. 1 Pompa CRN MAGdrive
Poz. Opis
1 Silnik
2 Sprzęgło magnetyczne
3 Pompa
34
4. Dane techniczne
Temperatura cieczy:
Maksymalne ciśnienie instalacji: 25 bar.
Lepkość:
Wydajność minimalna
Pompa nie może nigdy pracować bez przepływu.
Poniższa krzywa przedstawia wydajność minimalną jako procent
wydajności nominalnej w stosunku do temperatury cieczy.
5. Klucz oznaczeń typu
Przykład
Typoszereg
Wydajność nominalna w m
Liczba wirników
Wykonanie pompy
M: Pompa CRN ze sprzęgłem magnetycznym
Przyłącze rurowe
CA: FlexiClamp
CX: Tri Clamp
F:
G: Kołnierz ANSI
J:
1
P:
Materiały
G: Elementy będące w kontakcie z tłoczoną cieczą
Części gumowe pompy
2
E: EPDM
F: FXM (Fluoraz
K: FFKM (Kalrez
V: FKM (Viton
3 Patrz także instrukcja obsługi i eksploatacji pomp CR, CRI, CRN.
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]
Rys. 2 Wydajność minimalna
CRN
3
/h
Kołnierz DIN
Kołnierz JIS
Złącze PJE
wykonane są z EN 1.4401/AISI 316
®
)
®
)
®
)
–30 do 120 °C.
2
0,3 do 300 cSt (mm /s).
5 -13 -M -F -G -E
