ÍNDICE
1. Símbolos utilizados neste documento
2. Magnetos permanentes
3. Descrição do produto
4. Características Técnicas
5. Código de identificação
6. Instalação mecânica
6.1 Instalação da bomba
6.2 Ligação do sensor
7. Ligação eléctrica
7.1 Protecção do motor
8. Arranque
9. Manutenção
10. Identificação de falhas
11. Assistência
11.1 Outra documentação
12. Eliminação
Aviso
Antes da instalação, leia estas instruções de ins-
talação e funcionamento. A montagem e o funcio-
namento também devem obedecer aos regula-
mentos locais e aos códigos de boa prática,
geralmente aceites.
1. Símbolos utilizados neste documento
Aviso
Se estas instruções de segurança não forem
observadas pode incorrer em danos pessoais!
Se estas instruções de segurança não forem
observadas, pode resultar em danos ou avarias
Atenção
no equipamento!
Notas ou instruções que tornam este trabalho
Nota
mais fácil garantindo um funcionamento seguro.
2. Magnetos permanentes
Aviso
Pessoas com pacemaker ou outros dispositivos
médicos sensíveis ao magnetismo não devem
manusear esta bomba. Devem manter uma dis-
tância de pelo menos um metro da MAGdrive,
uma vez que existe o risco de influência de cam-
pos magnéticos da bomba.
Não devem ser mantidos perto da bomba cartões
de crédito, computadores, relógios ou outros
objectos sensíveis ao magnetismo.
Aviso
A bomba contém potentes magnetos que podem
causar risco de danos pessoais quando em
manutenção da mesma. Assim, a bomba deve ser
desmontada e montada por técnicos autorizados.
18
3. Descrição do produto
Página As bombas Grundfos CRN MAGdrive são 100 % isentas de
fugas. O binário do motor é transmitido ao veio da bomba através
18
de força magnética.
18
As bombas Grundfos CRN MAGdrive são adequadas para o
18
bombeamento destes líquidos:
18
• Líquidos agressivos ou corrosivos
19
• Líquidos tóxicos
19
• Líquidos voláteis
19
• Líquidos nocivos
19
• Líquidos sem fibras nem partículas magnéticas, já que podem
19
causar desgaste na bomba.
19
19
19
19
20
20
20

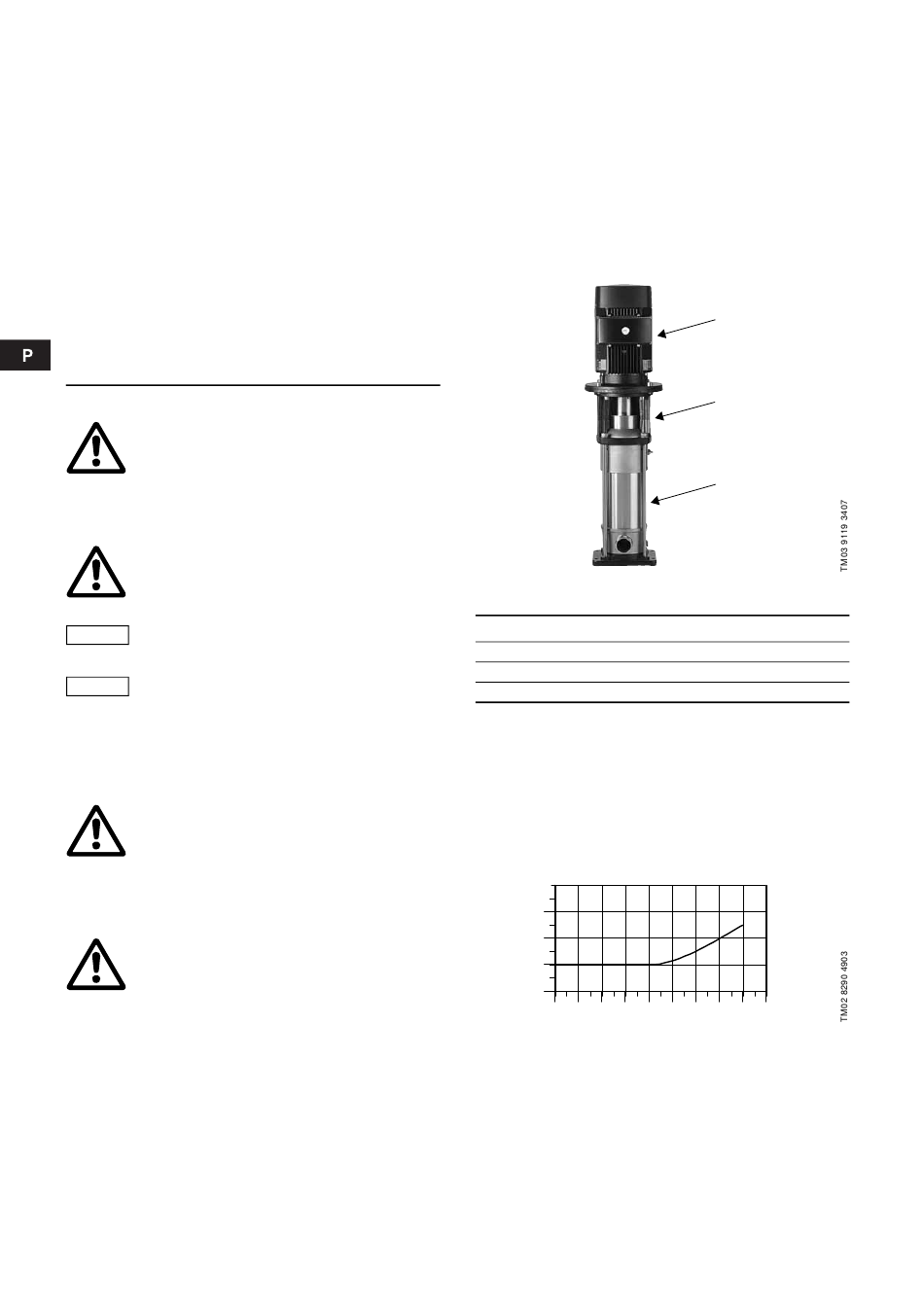

Fig. 1 Bomba CRN MAGdrive
Pos. Descrição
1 Motor
2 Accionamento magnético
3 Bomba
4. Características Técnicas
Temperatura do líquido:
Pressão máxima do sistema: 25 bar.
Viscosidade:
Caudal mínimo
A bomba nunca deve funcionar sem caudal. A curva abaixo
mostra o caudal mínimo como percentagem do caudal nominal
em relação à temperatura do líquido.
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]
Fig. 2 Caudal mínimo
1
2
3
–30 a 120 °C.
2
0,3 a 300 cSt (mm /s).
