5. Технические данные
Температура рабочей жидкости: от –30 °C до +120 °C.
Максимальное давление
в гидросистеме:
Вязкость:
Минимальная подача
Ни в коем случае нельзя эксплуатировать насос без воды в
системе. На графике характеристики показано минимальное
значение подачи в процентах от ее номинального значения в
зависимости от температуры перекачиваемой жидкости.
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]

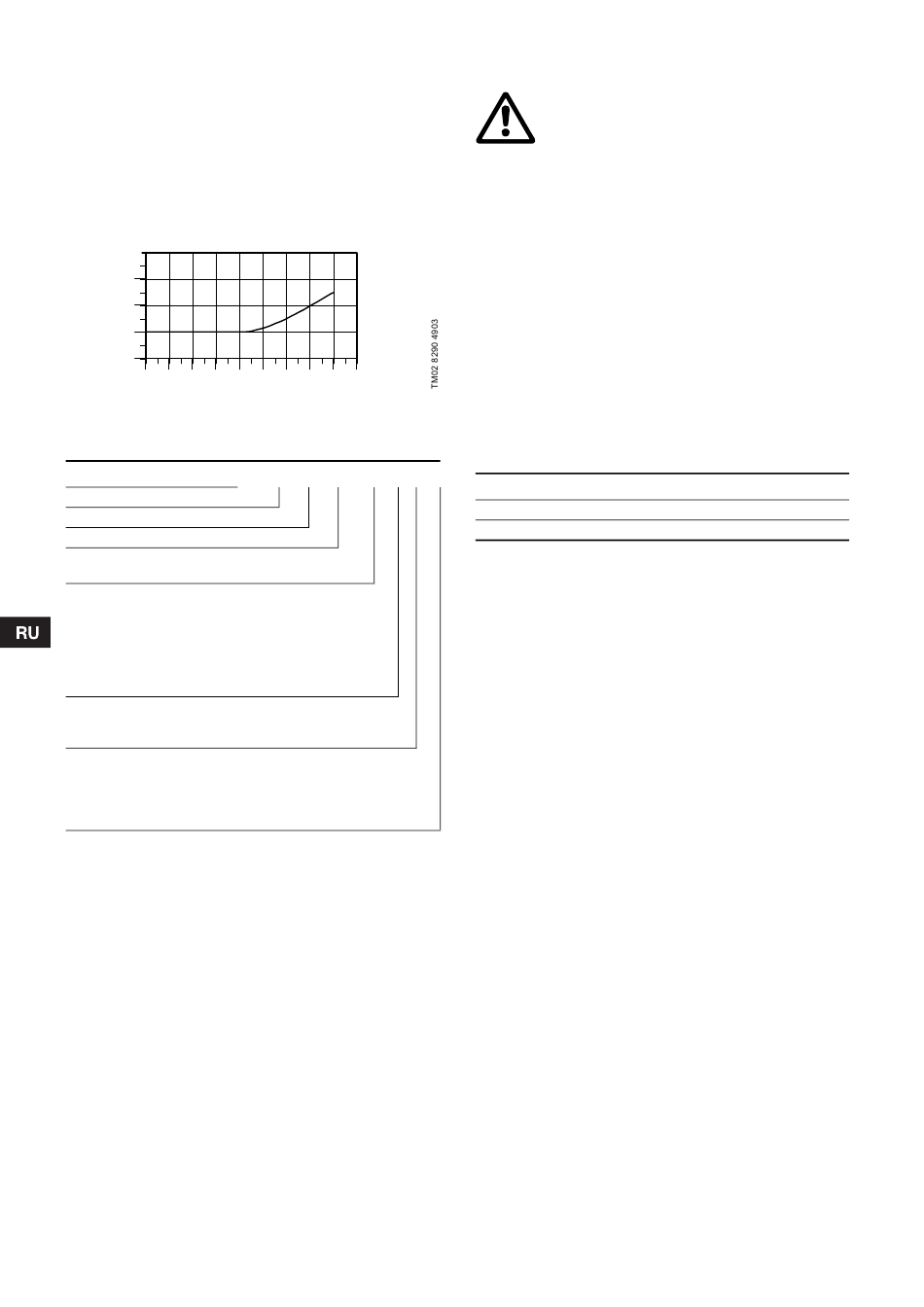

Рис. 2 Минимальная подача
6. Расшифровка типового обозначения
Пример
Типовой ряд
3
Номинальный расход в м /ч
Количество рабочих колес
Код исполнения насоса
M: Насос CRN с магнитной муфтой
Код трубного соединения
CA: FlexiClamp
CX: Tri Clamp
F: Фланец DIN
G: Фланец ANSI
J: Фланец JIS
P: Трубная муфта PJE
Код материала
G: Детали, контактирующие с рабочей средой,
EN 1.4401/AISI 316
Кодовое обозначение эластомеров
E: EPDM
®
F: FXM (Fluoraz )
®
K: FFKM (Kalrez )
®
V: FKM (Viton )
См. также руководство по монтажу и эксплуатации насосов
CR, CRI, CRN.
38
25 бар.
2
от 0,3 до 300 сСт (мм /с).
CRN 5 -13 -M -F -G -E
7. Монтаж
Внимание
Монтаж и эксплуатация должны
соответствовать местным стандартам и
общепринятым правилам.
Перед началом монтажа убедитесь, что:
• поставленный насос и его компоненты соответствуют
заказу.
• нет видимых повреждений.
7.1 Монтаж насоса
Насос должен быть смонтирован и пущен в эксплуатацию, как
описано в руководстве по монтажу и эксплуатации насосов
CR, CRI, CRN.
Насосы CRN MAGdrive необходимо защитить от сухого хода,
установив реле расхода, реле давления или датчик LiqTec в
непосредственной близости от насоса. Время задержки
срабатывания защиты от "сухого" хода должно быть не
больше 15 секунд
7.2 Подключение датчика
Датчик давления или защита от "сухого" хода Grundfos LiqTec
устанавливаются в резьбовое отверстие в головной части
насоса.
Описание
Резьбовое соединение:
Макс. монтажная длина датчика:
8. Подключение электрооборудования
Насос устанавливается в соответствии с описанием,
приведенном в руководстве по монтажу и эксплуатации для
насосов CR, CRI, CRN.
Насосы с 2-полюсными электродвигателями мощностью
18,5 и 22 кВт и 4-полюсными электродвигателями мощностью
от 1,1 кВт и больше должны включаться через устройство
плавного пуска.
8.1 Защита электродвигателя
Как минимум, этот двигатель должен быть подключен к
эффективному электронному устройству защиты,
обеспечивающему немедленное отключение при достижении
максимального тока. В случае использования плавного
запуска преобразователя частоты, он также должен быть с
функцией немедленного отключения.
Для оптимальной защиты двигателя следует соблюдать
следующие правила:
1. Установите защиту электродвигателя с учетом
номинальной полной нагрузки тока (I
2. Запустите насос и дайте ему поработать около получаса
при нужной рабочей точке.
3. Измерьте ток двигателя. Если это невозможно, медленно
снижайте показания до тех пор, пока индикатор не дойдет
до точки срабатывания.
4. Настройка защиты двигателя должна превышать это
значение на 5 %.
Максимально допустимая настройка защиты двигателя -
это номинальный полный ток (I
Размер
RG ½"
20 мм
) двигателя.
1/1
) двигателя.
