2. Permanentné magnety
Upozornenie
Osoby, ktoré používajú srdcový stimulátor alebo
iné lekárske prístroje citlivé na prítomnost'
magnetu, nesmú s týmto čerpadlom manipulovat'.
Tieto osoby musia dodržat' vzdialenost' minimálne
1 meter od pohonu MAGdrive, s ohľadom na
nebezpečenstvo nepriaznivých vplyvov
magnetického pola čerpadla.
Kreditné karty, osobné počítače, hodinky a ani
iné predmety citlivé na vplyvy magnetického pola
sa nesmú nachádzat' v blízkosti čerpadla.
Upozornenie
Čerpadlo obsahuje silné magnety, ktoré môžu
spôsobit' ujmu na zdraví osôb, ktoré na ňom
vykonávajú údržbárske práce. Čerpadlo preto
môžu rozoberat' a skladat' iba k oprávnení
pracovníci.
3. Popis výrobku
Čerpadla Grundfos CRN MAGdrive sú bezupchávkové čerpadlá
100% bez presakovasnia. Krútiaci moment motora sa prenáša na
hriadeľ čerpadla magnetickou silou.
Čerpadla Grundfos CRN MAGdrive sú určené pre čerpanie
nasledovných kvapalín:
• agresívne alebo korózne kvapaliny
• toxické kvapaliny
• prchavé kvapaliny
• škodlivé kvapaliny
• kvapaliny neobsahujúce vláknité zložky a magnetické častice
spôsobujúce opotrebenie čerpadla.

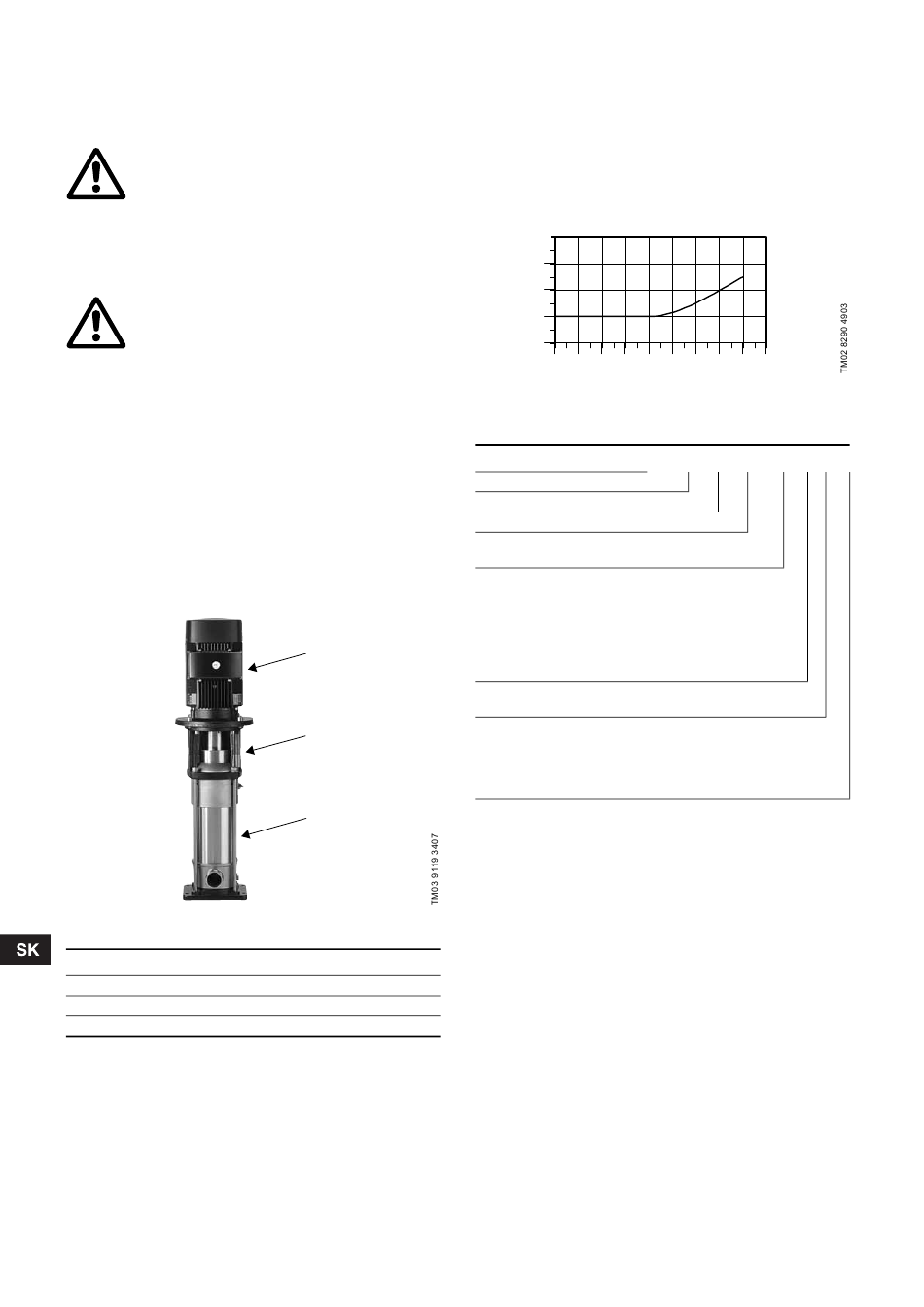

Obr. 1 Čerpadlo CRN MAGdrive
Poz. Popis
1 Motor
2 Magnetický pohon
3 Čerpadlo
62
4. Technické údaje
Teplota média:
Maximálny tlak sústavy: 25 bar.
Viskozita:
Minimálny prietok
Čerpadlo sa nikdy nesmie prevádzkovat' nasucho.
Nižšie uvedená krivka ukazuje minimálny prietok ako
percentuálny podiel z menovitého prietoku v závislosti
od teploty média.
5. Typový kľúč
Príklad
Typová rada
Menovitý prietok m
Počet obežných kolies
Kód pre verziu čerpadla
M: Čerpadlo CRN s magnetickým pohonom
Kód pre pripojenie potrubia
CA: FlexiClamp
CX: Tri Clamp
F:
G: ANSI príruba
1
J:
P:
Kód pre materiál
G: Časti v styku s kvapalinou EN 1.4401/AISI 316
Kód pre gumové časti čerpadla
2
E: EPDM
F: FXM (Fluoraz
K: FFKM (Kalrez
V: FKM (Viton
3 Pozri ďalej v Montážnom a prevádzkovom návode pre čerpadlá
CR, CRI, CRN.
–30 do 120 °C.
0,3 to 300 cSt (mm
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]
Obr. 2 Minimálny prietok
CRN
3
/h
DIN príruba
JIS príruba
PJE spojka
®
)
®
)
®
)
2
/s).
5 -13 -M -F -G -E
