1.
CRI, CRN 1, 3, 5................................................................................................................................ 2
1.1
Explosionszeichnung ........................................................................................................................................... 2
1.2
Teileliste............................................................................................................................................................... 3
1.3
Demontage .......................................................................................................................................................... 6
1.4
Zusammenbau..................................................................................................................................................... 6
2.
CRI, CRN 10, 15, 20.......................................................................................................................... 8
2.1
Explosionszeichnung ........................................................................................................................................... 8
2.2
Teileliste............................................................................................................................................................... 9
2.3
Demontage ........................................................................................................................................................ 11
2.4
Zusammenbau................................................................................................................................................... 11
3.
CR, CRN 32, 45, 64, 90................................................................................................................... 12
3.1
Explosionszeichnung ......................................................................................................................................... 12
3.2
Teileliste............................................................................................................................................................. 13
3.3
Demontage ........................................................................................................................................................ 16
3.4
Zusammenbau................................................................................................................................................... 17
D
96735915 0407

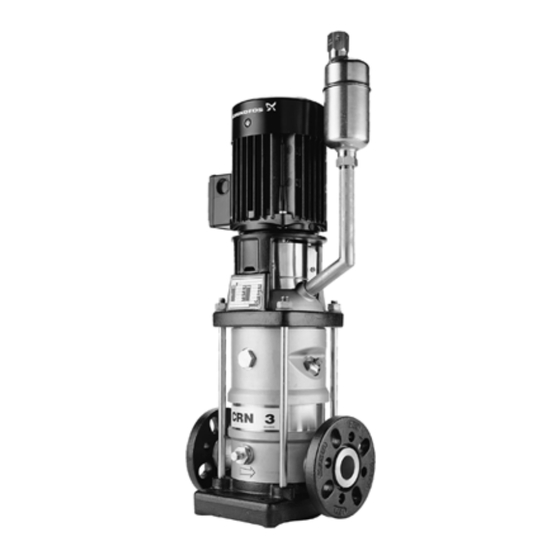

Installations- und
Bedienungsanweisung
mit Teileliste
CRI, CRN 1, 3, 5
CRI, CRN 10, 15, 20
CR, CRN 32, 45, 64, 90
Luftgekühltes Oberteil
50/60 Hz, 3~
1 / 17
Werbung
Verwandte Anleitungen für Grundfos CRN 1
Inhaltszusammenfassung für Grundfos CRN 1
- Seite 1 CRI, CRN 1, 3, 5 CRI, CRN 10, 15, 20 CR, CRN 32, 45, 64, 90 Luftgekühltes Oberteil 50/60 Hz, 3~ CRI, CRN 1, 3, 5..........................2 Explosionszeichnung ............................2 Teileliste................................3 Demontage ................................6 Zusammenbau..............................6 CRI, CRN 10, 15, 20.......................... 8 Explosionszeichnung ............................
- Seite 2 1. CRI, CRN 1, 3, 5 1.1 Explosionszeichnung 100a 100a 100a 100a 100a 117a 109b 109a Abb. 1 Explosionszeichnung, CRI, CRN 1, 3, 5 Bei Teilen ohne Pos. Nr. siehe Teileliste der Standardpumpe in WinCAPS oder WebCAPS. 2 / 17...
- Seite 3 CRI, CRN 1, 3, 5 1.2 Teileliste Teilenummer Stufenzahl Pos. Bezeichnung Menge Weitere Informationen 50/60 Hz CRN 1, 3 CRN 5 CRI 1, 3 CRI 5 Entlüftungsschraube G 1/2" 405150 Stopfen G 1/2" 370025 Stopfen mit Bohrung G 1/2" 96510323 Füllventil...
- Seite 4 CRI, CRN 1, 3, 5 Teilenummer Stufenzahl Pos. Bezeichnung Menge Weitere Informationen 50/60 Hz CRN 1, 3 CRN 5 CRI 1, 3 CRI 5 L = 724 mm 96442769 L = 727 mm 96458505 L = 988 mm 96458509 L = 745 mm...
- Seite 5 CRI, CRN 1, 3, 5 Teilenummer Stufenzahl Pos. Bezeichnung Menge Weitere Informationen 50/60 Hz CRN 1, 3 CRN 5 CRI 1, 3 CRI 5 L = 805,5 mm 96457585 96457585 Welle L = 859,5 mm 96457586 96457586 L = 1176,5 mm...
- Seite 6 CRI, CRN 1, 3, 5 1.3 Demontage 1. Schrauben (Pos. 7a) und Kupplungsschutz (Pos. 7) demontieren. 2. Schrauben (Pos. 9) und Kupplung demontieren. 3. Schrauben (Pos. 28) und Motor demontieren. 4. Die Gewindestifte (Pos. 113) der Wellenabdichtung (Pos. 105) lösen.
- Seite 7 CRI, CRN 1, 3, 5 13. Motor und Schrauben (Pos. 28) montieren. Die Schrauben bis zu diesen Anzugsmomenten anziehen: 10 Nm. 12 Nm. M10: 23 Nm. 3/8" UNC: 23 Nm. M12: 40 Nm. ½" UNC: 40 Nm. M16: 80 Nm.
- Seite 8 CRI, CRN 10, 15, 20 2. CRI, CRN 10, 15, 20 2.1 Explosionszeichnung 100a 100a 117a 109a Abb. 3 Explosionszeichnung, CRI, CRN 10, 15, 20 Bei Teilen ohne Positionsnummern siehe Teileliste der Standardpumpe in WinCAPS oder WebCAPS. 8 / 17...
- Seite 9 CRI, CRN 10, 15, 20 2.2 Teileliste Teilenummer Stufenzahl Pos. Bezeichnung Menge Weitere Informationen 50/60 Hz CRI 10 CRI 15, 20 CRN 10 CRN 15, 20 Stopfen G 1/2 370025 Stopfen mit Bohrung G 1/2 96510323 L = 330 mm 96492806 96492868 L = 360 mm...
- Seite 10 CRI, CRN 10, 15, 20 Teilenummer Stufenzahl Pos. Bezeichnung Menge Weitere Informationen 50/60 Hz CRI 10 CRI 15, 20 CRN 10 CRN 15, 20 Gummipuffer O-Ring-Sätze Siehe auf Seite 10. Gummipuffer Mantel für Pumpenkopf 96505487 Zwischenplatte, kom- 96511281 plett ∅16,3 x 2,4 mm O-Ring ∅16,3 x 2,4 mm 100a O-Ring...
- Seite 11 CRI, CRN 10, 15, 20 2.3 Demontage 1. Schrauben (Pos. 7a) und Kupplungsschutz (Pos. 7) demontieren. 2. Schrauben (Pos. 9) und Kupplung demontieren. 3. Schrauben (Pos. 28) und Motor demontieren. 4. Die Gewindestifte (Pos. 113) der Wellenabdichtung (Pos. 105) lösen. 5.
- Seite 12 CR, CRN 32, 45, 64, 90 13. Kupplung und Schrauben (Pos. 9) montieren. Die Schrauben bis zu diesen Anzugsmomenten anziehen: 13 Nm. 31 Nm. M10: 62 Nm. 14. Die Justiergabel entfernen und auf der Innenseite des Kupplungsschutzes (Pos. 7) anbringen. 15.
- Seite 13 CR, CRN 32, 45, 64, 90 3.2 Teileliste Teilenummer Stufenzahl Weitere Informa- Pos. Bezeichnung Menge tionen 50/60 Hz CR 32 CRN 32 CR 45 CRN 45 CR 64 CRN 64 CR 90 CRN 90 Pumpenkopf 290058 290060 370090 370092 370090 370092 380005 380022 Pumpenkopf Entlüftungsschraube G 1/2"...
- Seite 14 CR, CRN 32, 45, 64, 90 Teilenummer Stufenzahl Weitere Informa- Pos. Bezeichnung Menge tionen 50/60 Hz CR 32 CRN 32 CR 45 CRN 45 CR 64 CRN 64 CR 90 CRN 90 L = 916 mm 290256 L = 982 mm 290241 L = 991 mm 371047...
- Seite 15 CR, CRN 32, 45, 64, 90 Teilenummer Stufenzahl Weitere Informa- Pos. Bezeichnung Menge tionen 50/60 Hz CR 32 CRN 32 CR 45 CRN 45 CR 64 CRN 64 CR 90 CRN 90 L = 1020 mm 290181 290196 L = 1071 mm 371041 L = 1127 mm 350756 350578...
- Seite 16 CR, CRN 32, 45, 64, 90 3.3 Demontage 1. Schrauben (Pos. 7a) und Kupplungsschutz (Pos. 7) demontieren. 2. Schrauben (Pos. 9) und Kupplung demontieren. 3. Schrauben (Pos. 28), Motor und Kopfstück (Pos. 1a) entfernen. 4. Schrauben (Pos. 58a) und Halter (Pos. 58) entfernen. 5.
- Seite 17 CR, CRN 32, 45, 64, 90 3.4 Zusammenbau 1. Das Wellenende reinigen und glätten. Den Halter mit Schleifleinen verwenden, der zum Lieferumfang des Wellenabdichtungssatzes gehört. 2. Das Wellenende abwischen und mit Schmierfett für O-Ringe einfetten. 3. O-Ringe (Pos. 109a und 109b) mit Schmierfett für O-Ringe einfetten und auf das Anschlussrohr (Pos. 149) montieren.
