WARNUNG
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden füh-
ren.
• Zylinder-/Kolben-Einheit ausbauen (siehe entsprechenden
Abschnitt)
.
• Die beiden Befestigungsschrauben am Gehäuse vom
Grundrahmen 108 lösen
.
• Auf der Antriebsseite die 4 Hutmuttern 115 lösen
PUMPE OHNE FALTENBALG-ÜBERWACHUNG
PUMPE MIT FALTENBALGÜBERWACHUNG MITTELS
DRUCKSCHALTER (Nicht-ATEX)
ACHTUNG, DRUCKSCHALTER UND VERSCHRAUBUN-
GEN NICHT BESCHÄDIGEN.
DRUCKSCHALTER NICHT ABSCHRAUBEN.
SCHUTZPLATTE NICHT ABSCHRAUBEN.
NT 1004-G00 07 18 SLS12 i - SLS18 i g

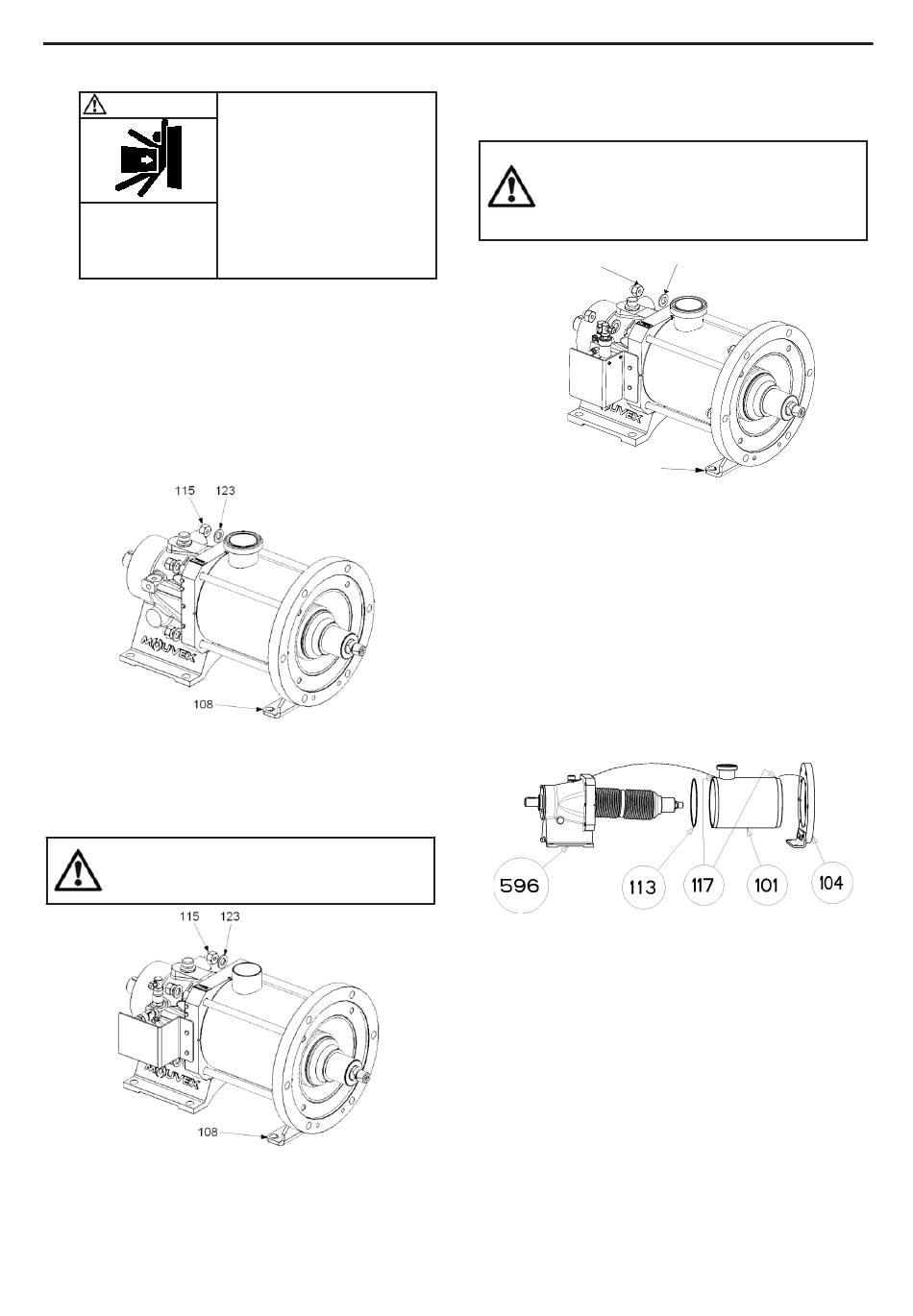

8. AUSTAUSCH DES ANTRIEBES

VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
.
PUMPE MIT FALTENBALGÜBERWACHUNG MITTELS
ATEX-DRUCKSCHALTER
ACHTUNG, DRUCKSCHALTER UND VERSCHRAUBUN-
GEN NICHT BESCHÄDIGEN.
DRUCKSCHALTER NICHT ABSCHRAUBEN.
SCHLAUCH
LAGERTRÄGER NICHT ABSCHRAUBEN.
SCHUTZPLATTE NICHT ABSCHRAUBEN.
1 1 5
• Mit einem Gummihammer vorsichtig auf den Gehäuseflansch
104 schlagen, um das Gehäuse mit Eingangsanschluss 101
vom Antriebsblock 596 zu lösen
• Gehäuse mit Eingangsanschluß 101 abnehmen. Dabei
darauf achten, dass der Faltenbalg nicht beschädigt wird
• O-Ring 113 abziehen
• Faltenbalg überprüfen: Bei Anzeichen auf Stoßspuren, Schrammen
oder Verwindungen ist der Faltenbalg auszuwechseln.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge zur
Demontage. Dabei auf korrekten Sitz des O-Rings 113 und
der zwei Stifte 117 achten. Die 4 Hutmuttern M16 115 sind
mit Schraubensicherung (Loctite
versehen und mit einem Drehmoment von 100 Nm wieder
anzuziehen
.
* Loctite
21/28
ZWISCHEN DRUCKSCHALTER
1 2 3
1 0 8
.
.
® 243* oder gleichwertig) zu
® ist eine eingetragene Handelsmarke.
