Austausch Des Antriebes - MOUVEX SLC12 i Betriebsanleitung

WARNUNG
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden füh-
ren.

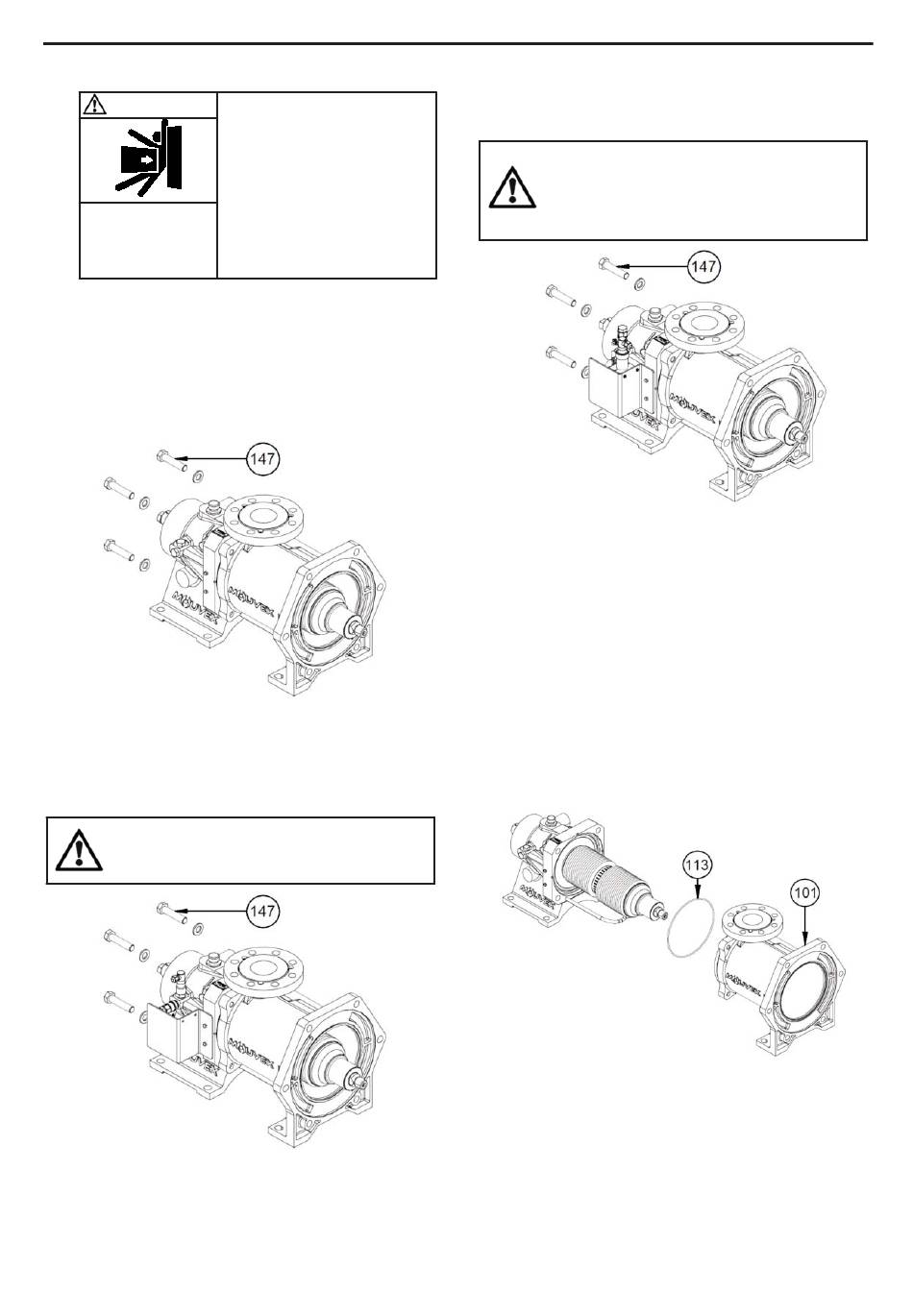

• Zylinder-/Kolben-Einheit ausbauen (siehe entsprechenden
Abschnitt)
.
• Auf der Antriebsseite die 4 Schrauben 147 lösen
PUMPE OHNE FALTENBALG-ÜBERWACHUNG
PUMPE MIT FALTENBALGÜBERWACHUNG MITTELS
DRUCKSCHALTER (Nicht-ATEX)
ACHTUNG, DRUCKSCHALTER UND VERSCHRAUBUN-
GEN NICHT BESCHÄDIGEN.
DRUCKSCHALTER NICHT ABSCHRAUBEN.
SCHUTZPLATTE NICHT ABSCHRAUBEN.
NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g

8. AUSTAUSCH DES ANTRIEBES

VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
.
PUMPE MIT FALTENBALGÜBERWACHUNG MITTELS
ATEX-DRUCKSCHALTER
ACHTUNG, DRUCKSCHALTER UND VERSCHRAUBUN-
GEN NICHT BESCHÄDIGEN.
DRUCKSCHALTER NICHT ABSCHRAUBEN.
SCHLAUCH
LAGERTRÄGER NICHT ABSCHRAUBEN.
SCHUTZPLATTE NICHT ABSCHRAUBEN.
• Mit einem Gummihammer vorsichtig auf den Gehäuseflansch
104 schlagen, um das Gehäuse mit Eingangsanschluss 101
vom Antriebsblock 596 zu lösen
• Gehäuse mit Eingangsanschluß 101 abnehmen. Dabei
darauf achten, dass der Faltenbalg nicht beschädigt wird
• O-Ring 113 abziehen
• Faltenbalg überprüfen: Bei Anzeichen auf Stoßspuren, Schrammen
oder Verwindungen ist der Faltenbalg auszuwechseln.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge zur
Demontage. Dabei auf korrekten Sitz des O-Rings 113 und
der zwei Stifte 117 achten. Die 4 Schrauben 147 sind mit
Schraubensicherung (Loctite
versehen und mit einem Drehmoment M16 von 90 Nm wie-
der anzuziehen
.
* Loctite
21/28
ZWISCHEN DRUCKSCHALTER
.
.
® 243* oder gleichwertig) zu
® ist eine eingetragene Handelsmarke.
UND
.
