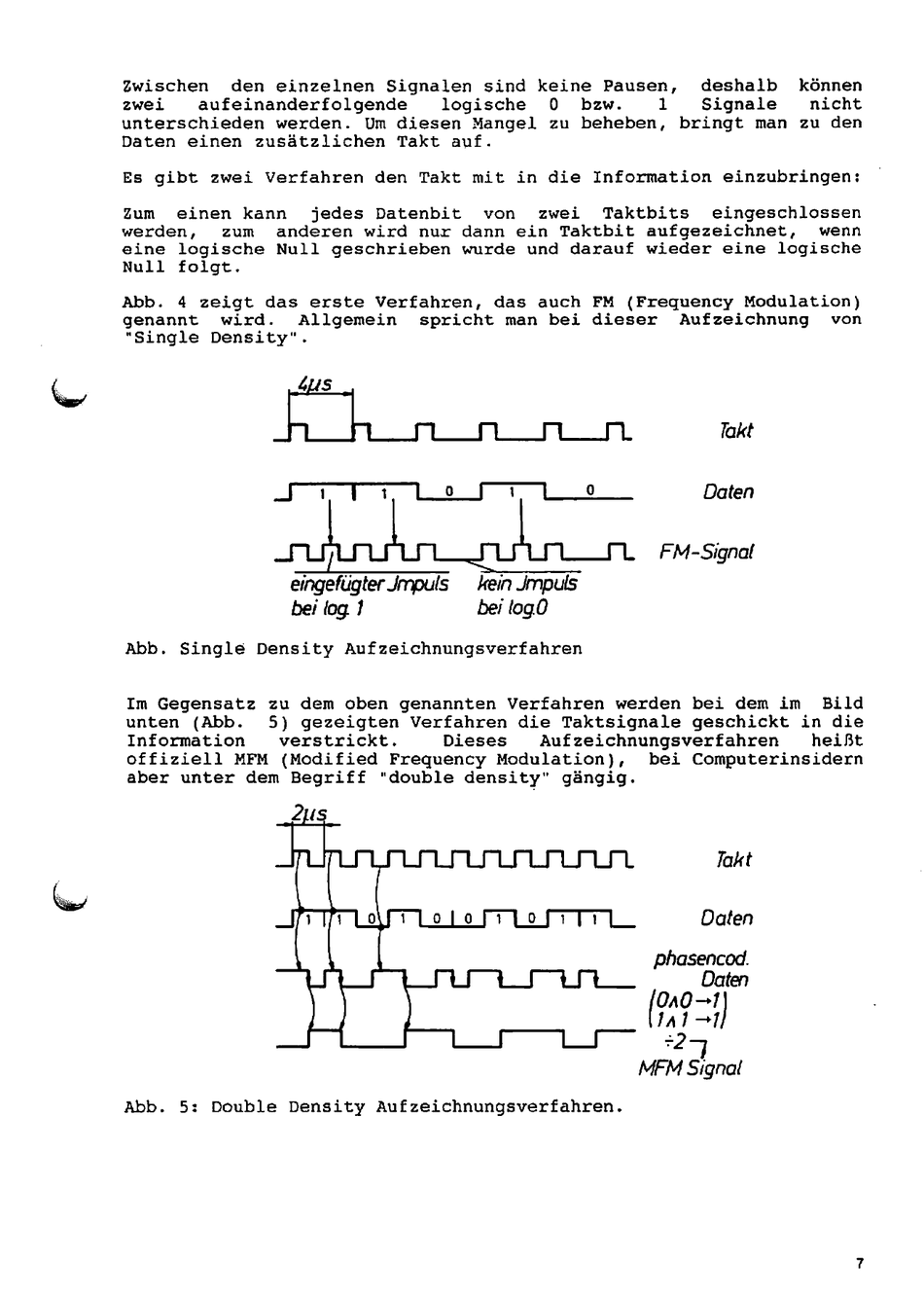

Zwischen
den einzelnen Signalen sind keine Pausen,
deshalb
können
zwei
aufeinanderfolgende
logische
0
bzw.
1
Signale
nicht
unterschieden werden.
Um diesen Mangel zu beheben,
bringt man zu den
Daten einen
zusätzlichen Takt auf.
Es gibt zwei Verfahren den Takt mit in die
Information einzubringen:
Zum
einen kann
jedes
Datenbit
von
zwei
Taktbits
eingeschlossen
werden,
zum
anderen wird nur dann ein Taktbit aufgezeichnet,
wenn
eine
logische Null geschrieben wurde und
darauf wieder eine
logische
Null
folgt.
Abb.
4
zeigt das
erste Verfahren,
das auch FM
(Frequency Modulation)
genannt
wird.
Allgemein
spricht man bei dieser
Aufzeichnung
von
"Single Density".
lus
eingefügterJmputs
kein Jrnpds
bei log 1
bei log.0
Abb.
Single Density Aufzeichnungsverfahren
Takt
Daten
FM-Signat
Im Gegensatz
zu dem oben genannten Verfahren werden bei dem im
unten
(Abb.
5)
gezeigten Verfahren die Taktsignale geschickt in die
Information
verstrickt.
Dieses
Aufzeichnungsverfahren
heißt
offiziell MFM
(Modified Frequency Modulation),
bei Computerinsidern
aber unter dem Begriff
"double density"
gängig.
Takt
Daten
phasencod.
Daten
IOaO-1
IU 1 -*l
MFM Signal
Abb.
5:
Double Density Aufzeichnungsverfahren.
