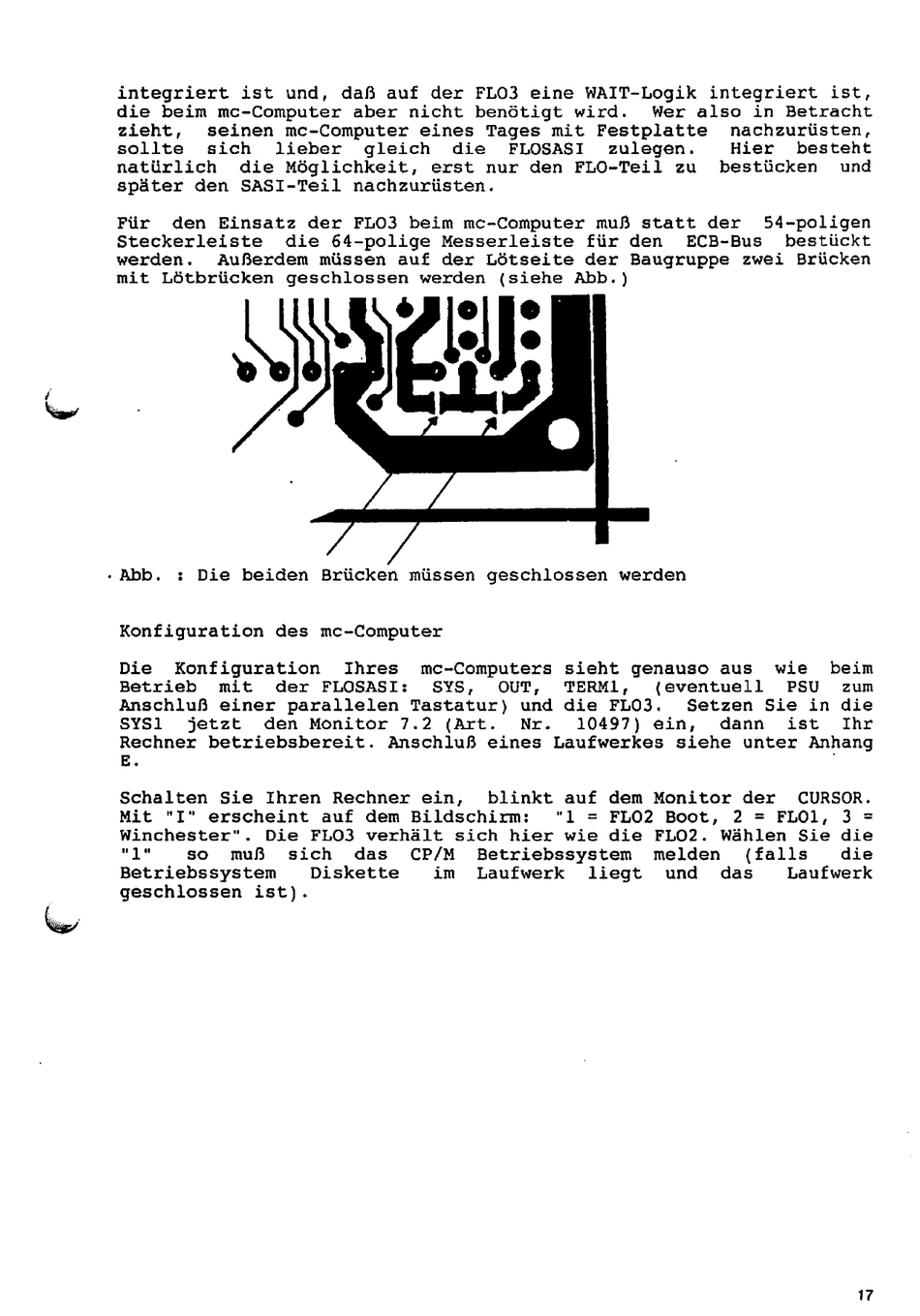

Graf Elektronik FLO3 Handbuch Seite 19

integriert ist und, daß auf der FL03 eine WAIT-Logik integriert ist,
die beim mc-Computer aber nicht benötigt wird. Wer also in Betracht
zieht, seinen mc-Computer eines Tages mit Festplatte nachzurüsten,
sollte sich lieber gleich die FLOSASI zulegen. Hier besteht
natürlich die Möglichkeit, erst nur den FLO-Teil zu bestücken und
später den SASI-Teil nachzurüsten.
Für den Einsatz der FLO3 beim mc-Computer muß statt der 54-poligen
Steckerleiste die 64-polige Messerleiste für den ECB-Bus bestückt
werden. Außerdem müssen auf der Lötseite der Baugruppe zwei Brücken
mit Lötbrücken geschlossen werden (siehe Abb.)
Abb. : Die beiden Brücken müssen geschlossen werden
Konfiguration des mc-Computer
Die Konfiguration Ihres mc-Computers sieht genauso aus wie beim
Betrieb mit der FLOSASI: SYS, OUT, TERM1, {eventuell PSU zum
Anschluß einer parallelen Tastatur) und die FL03. Setzen Sie in die
SYS1 jetzt den Monitor 7.2 (Art. Nr. 10497) ein, dann ist Ihr
Rechner betriebsbereit. Anschluß eines Laufwerkes siehe unter Anhang
E.
Schalten Sie Ihren Rechner ein, blinkt auf dem Monitor der CURSOR.
Mit "I" erscheint auf dem Bildschirm: "1 = FLO2 Boot, 2 = FLO1, 3 =
Winchester". Die FLO3 verhält sich hier wie die FLO2. Wählen Sie die
"1" so muß sich das CP/M Betriebssystem melden (falls die
Betriebssystem Diskette im Laufwerk liegt und das Laufwerk
geschlossen ist).
17
