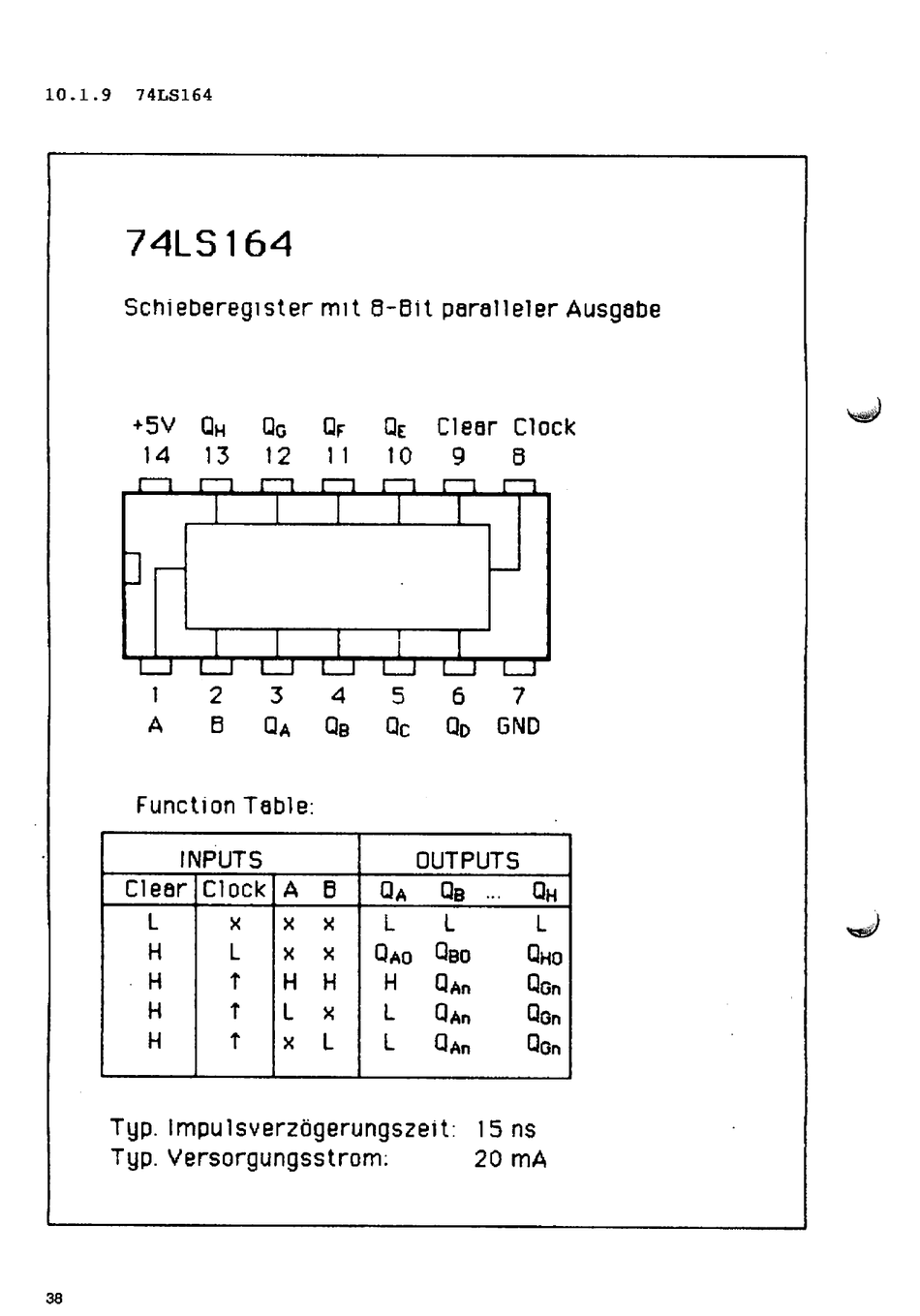

10.1.9 74LS164
74LS164
Schieberegister mit 8-Bit paralleler Ausgabe
+5V QH Qg Qf Qe Clear Clock
14 13 12 11 10 9 8
1 2 3 4 5 6 7
A B QA Qb Qc Qd GND
Function Table:
INPUTS
Clear
L
H
H
H
H
Clock
X
L
T
T
T
A
X
X
H
L
X
B
X
X
H
X
L
Qa
L
Qao
H
L
L
OUTPUTS
Qb -
L
Qbo
Qah
Qah
QAn
Qh
L
Qho
Qün
Qon
Qon
Typ. Impulsverzögerungszeit: 15 ns
Typ. Versorgungsstrom: 20 mA
38
