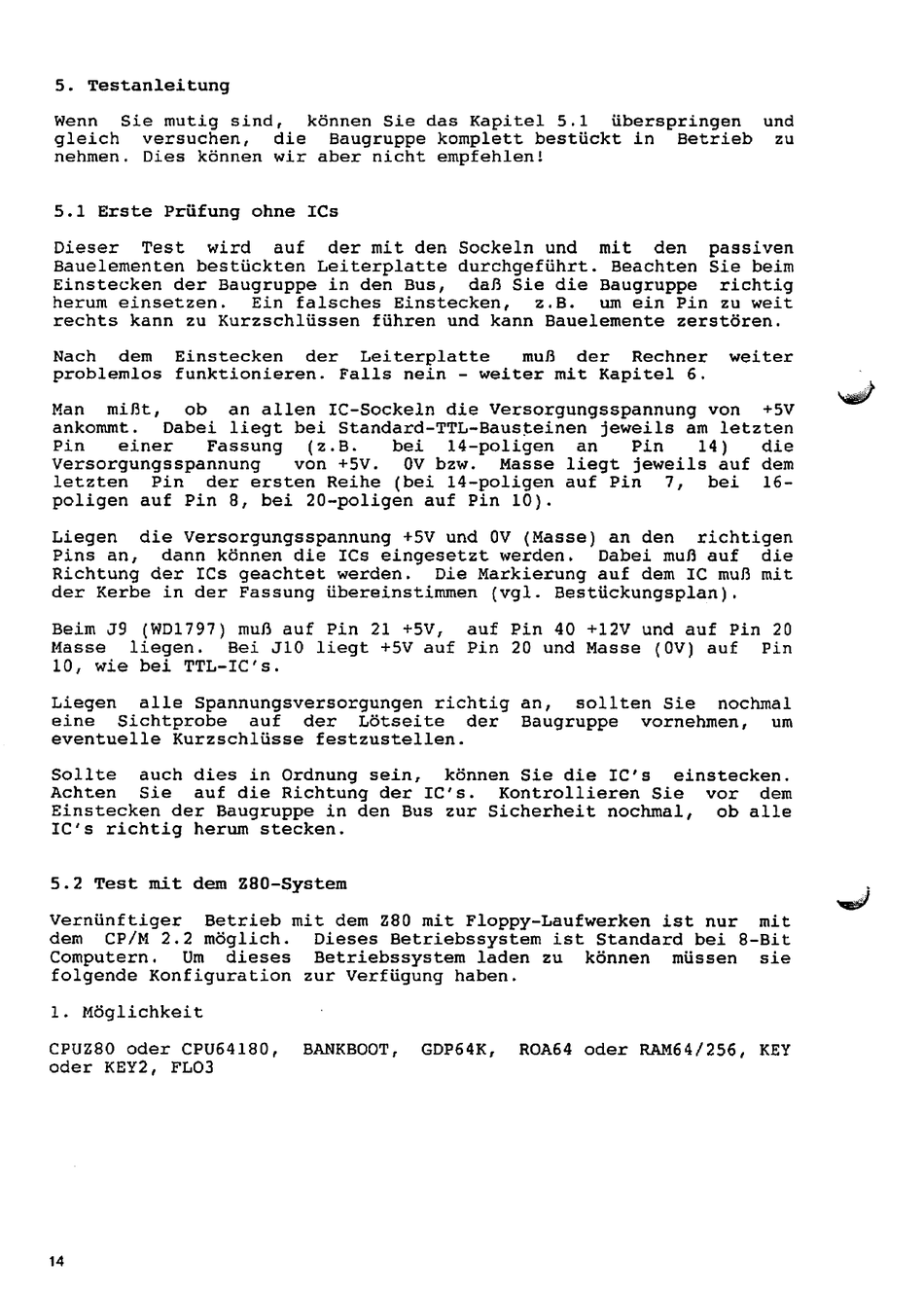

5.
Testanleitung
Wenn
Sie mutig
sind,
können Sie das Kapitel
5.1
überspringen
und
gleich
versuchen,
die
Baugruppe komplett bestückt
in
Betrieb
zu
nehmen.
Dies
können wir aber nicht empfehlen!
5.1
Erste Prüfung ohne
ICs
Dieser
Test
wird
auf
der mit den Sockeln und
mit
den
passiven
Bauelementen bestückten Leiterplatte durchgeführt.
Beachten
Sie beim
Einstecken der Baugruppe in den Bus,
daß Sie die
Baugruppe
richtig
herum einsetzen.
Ein
falsches
Einstecken,
z.B.
um ein Pin
zu weit
rechts kann
zu Kurzschlüssen
führen und kann Bauelemente zerstören.
Nach
dem
Einstecken
der
Leiterplatte
muß
der
Rechner
weiter
problemlos
funktionieren.
Falls
nein
- weiter mit
Kapitel
6.
Man
mißt,
ob
an allen
IC-Sockeln die Versorgungsspannung von
+5V
ankommt.
Dabei
liegt bei
Standard-TTL-Bausteinen
jeweils
am
letzten
Pin
einer
Fassung
(z.B.
bei
14-poligen
an
Pin
14)
die
VersorgungsSpannung
von +5V.
OV bzw.
Masse
liegt
jeweils
auf dem
letzten
Pin
der ersten Reihe
(bei
14-poligen auf
Pin
7,
bei
16-
poligen
auf
Pin
8,
bei
20-poligen auf
Pin
10).
Liegen
die Versorgungsspannung +5V und
OV
(Masse)
an den
richtigen
Pins
an,
dann können die
ICs
eingesetzt werden.
Dabei muß auf
die
Richtung der
ICs
geachtet werden.
Die Markierung auf
dem IC muß mit
der Kerbe
in der Fassung übereinstimmen
(vgl.
Bestückungsplan).
Beim J9
(WD1797)
muß auf Pin
21
+5V,
auf Pin 40 +12V und auf
Pin
20
Masse
liegen.
Bei
J10
liegt +5V auf Pin 20 und Masse
(OV)
auf
Pin
10,
wie bei
TTL-IC's.
Liegen
alle
Spannungsversorgungen richtig an,
sollten
Sie
nochmal
eine
Sichtprobe
auf
der
Lötseite
der
Baugruppe
vornehmen,
um
eventuelle Kurzschlüsse
festzustellen.
Sollte
auch dies
in Ordnung sein,
können Sie die
ICs
einstecken.
Achten
Sie
auf die Richtung der ICs.
Kontrollieren Sie
vor
dem
Einstecken der Baugruppe in den Bus
zur Sicherheit nochmal,
ob alle
ICs
richtig herum stecken.
5.2 Test mit dem Z80-System
Vernünftiger
Betrieb mit dem Z80 mit Floppy-Laufwerken ist nur
mit
dem
CP/M 2.2 möglich.
Dieses Betriebssystem ist Standard bei 8-Bit
Computern.
Um
dieses
Betriebssystem laden
zu
können
müssen
sie
folgende Konfiguration
zur Verfügung haben.
1.
Möglichkeit
CPUZ80 oder CPU64180,
oder KEY2,
FLO3
BANKBOOT,
GDP64K,
ROA64 oder RAM64/256,
KEY
14
