Der fioppy-controller für den ndr-computer und den sb-computer
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

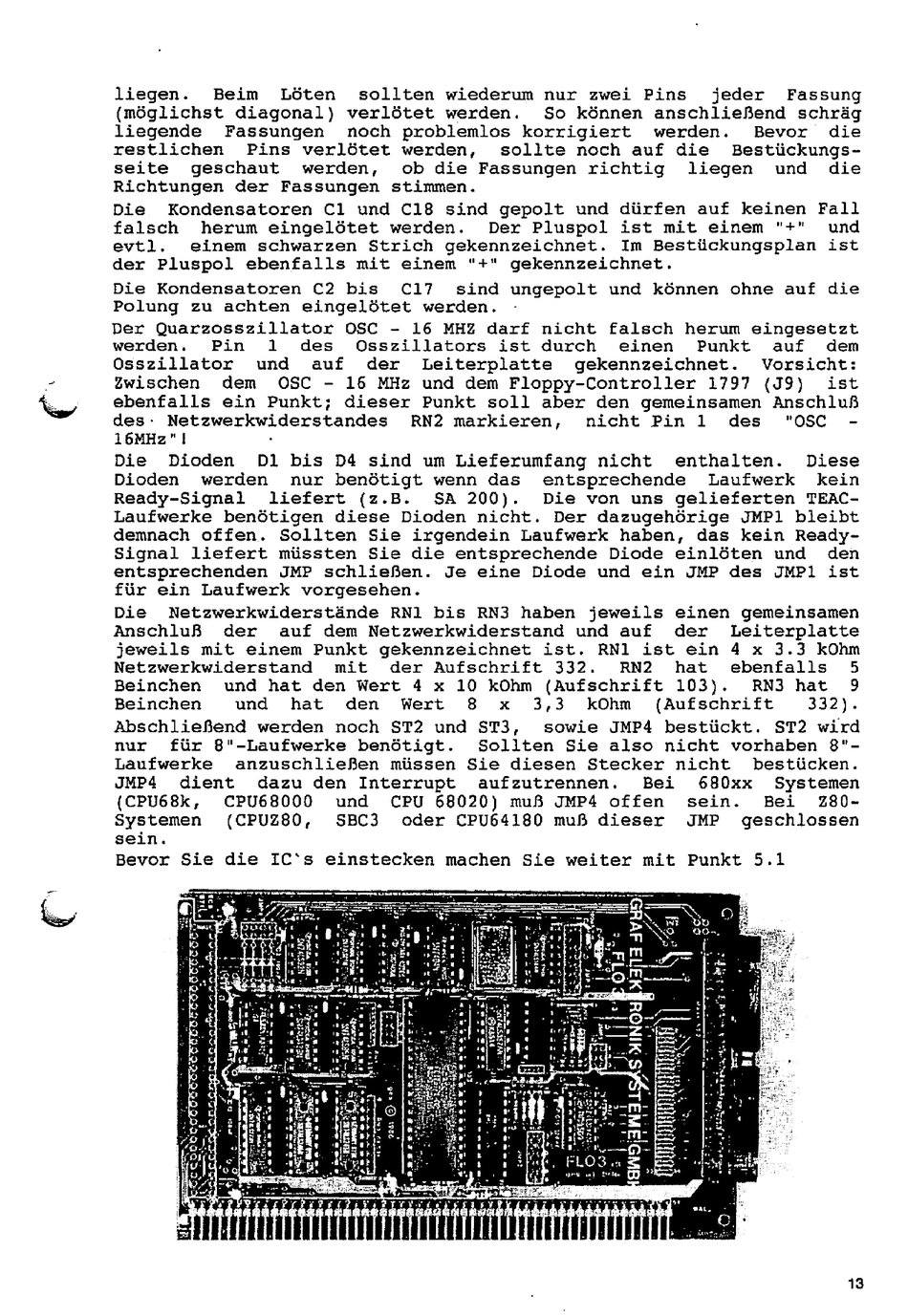

liegen-
Beim
Löten
sollten wiederum nur zwei Pins
jeder
Fassung
(möglichst diagonal)
verlötet werden.
So können anschließend schräg
liegende
Fassungen
noch problemlos korrigiert
werden.
Bevor
die
restlichen
Pins verlötet werden,
sollte noch auf die
Bestückungs
seite
geschaut
werden,
ob die Fassungen richtig
liegen
und
die
Richtungen der Fassungen stimmen.
Die
Kondensatoren Cl und C18
sind gepolt und dürfen auf keinen Fall
falsch
herum eingelötet werden.
Der Pluspol
ist mit einem
"+"
und
evtl.
einem schwarzen
Strich gekennzeichnet.
Im Bestückungsplan ist
der Pluspol
ebenfalls mit einem
"+"
gekennzeichnet.
Die Kondensatoren
C2
bis
C17
sind ungepolt und können ohne auf
die
Polung
zu achten
eingelötet werden.
Der Quarzosszillator OSC
-
16 MHZ darf nicht
falsch herum eingesetzt
werden.
Pin
1
des
Osszillators
ist durch
einen
Punkt
auf
dem
Osszillator
und
auf
der
Leiterplatte
gekennzeichnet.
Vorsicht:
Zwischen
dem
OSC
- 16 MHz und dem Floppy-Controller 1797
(J9)
ist
ebenfalls ein Punkt;
dieser Punkt soll aber den gemeinsamen Anschluß
des-
Netzwerkwiderstandes
RN2 markieren,
nicht Pin 1
des
"OSC
16MHz"I
Die
Dioden
Dl bis D4
sind um Lieferumfang nicht
enthalten.
Diese
Dioden
werden
nur benötigt wenn das
entsprechende
Laufwerk
kein
Ready-Signal
liefert
(z.B.
SA 200).
Die von uns
gelieferten TEAC-
Laufwerke benötigen diese Dioden nicht.
Der dazugehörige JMP1
bleibt
demnach offen.
Sollten
Sie irgendein Laufwerk haben,
das kein Ready-
Signal liefert müssten Sie die entsprechende Diode einlöten und
den
entsprechenden JMP
schließen.
Je eine Diode und ein JMP des
JMP1
ist
für ein Laufwerk vorgesehen.
Die
Netzwerkwiderstände RN1 bis RN3 haben
jeweils
einen gemeinsamen
Anschluß
der
auf dem Netzwerkwiderstand und auf
der
Leiterplatte
jeweils mit einem Punkt gekennzeichnet
ist.
RN1
ist ein 4x3.3 kOhm
Netzwerkwiderstand
mit
der Aufschrift
332.
RN2
hat
ebenfalls
5
Beinchen
und hat den Wert
4
x
10 kOhm
(Aufschrift
103).
RN3 hat
9
Beinchen
und
hat
den
Wert
8
x
3,3
kOhm
(Aufschrift
332).
Abschließend werden noch ST2 und ST3,
sowie JMP4 bestückt.
ST2 wird
nur
für 8"-Laufwerke benötigt.
Sollten Sie also nicht vorhaben 8"-
Laufwerke
anzuschließen müssen Sie diesen Stecker nicht
bestücken.
JMP4
dient
dazu den
Interrupt
aufzutrennen.
Bei
680xx
Systemen
(CPU68k,
CPU68000
und
CPU 68020)
muß JMP4
offen
sein.
Bei
Z80-
Systemen
(CPUZ80,
SBC3
oder CPU64180 muß dieser
JMP
geschlossen
sein.
Bevor Sie die ICvs einstecken machen Sie weiter mit Punkt 5.1
13
