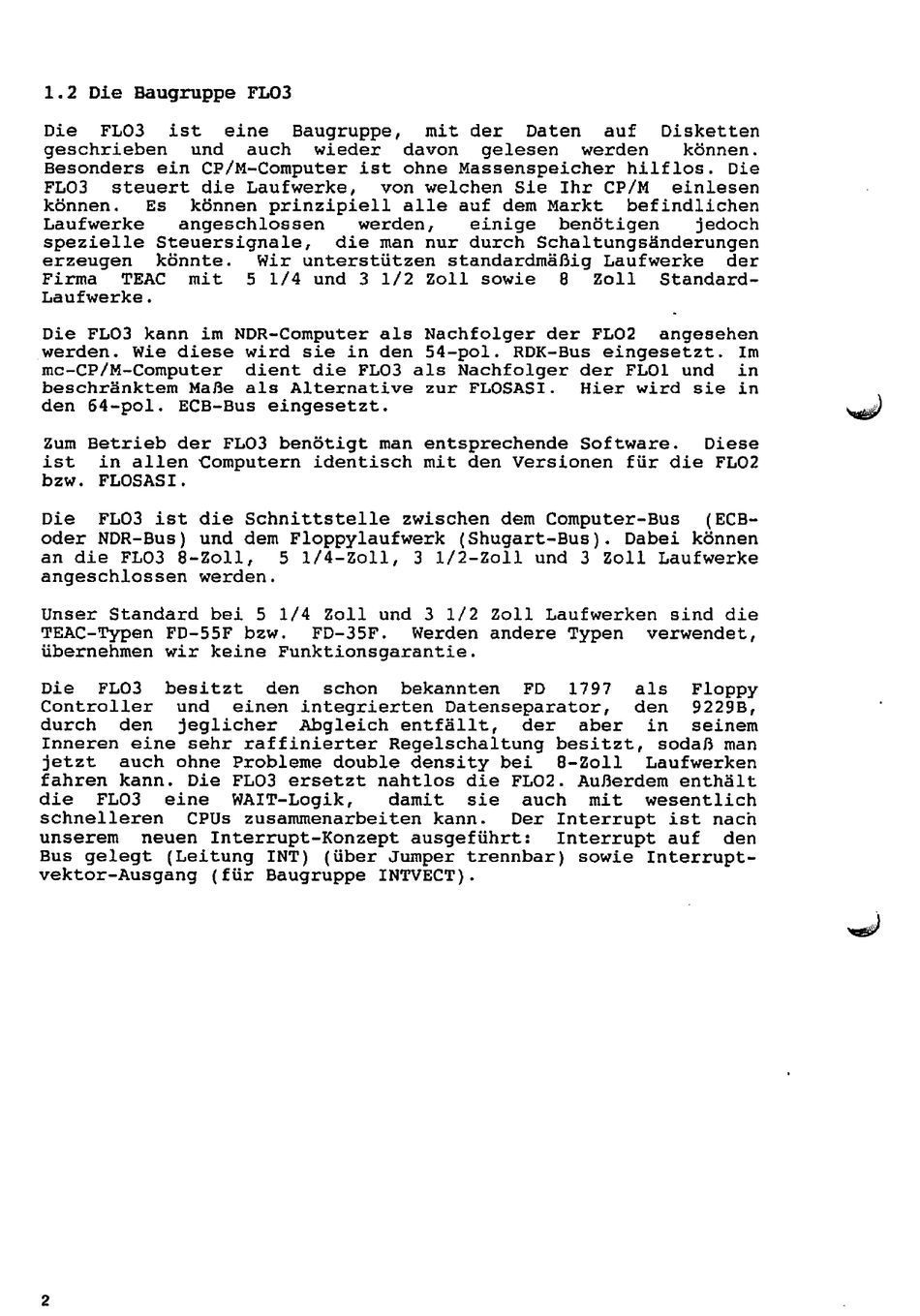

1.2 Die Baugruppe FL03
Die FL03 ist eine Baugruppe, mit der Daten auf Disketten
geschrieben und auch wieder davon gelesen werden können.
Besonders ein CP/M-Computer ist ohne Massenspeicher hilflos. Die
FL03 steuert die Laufwerke, von welchen Sie Ihr CP/M einlesen
können. Es können prinzipiell alle auf dem Markt befindlichen
Laufwerke angeschlossen werden, einige benötigen jedoch
spezielle Steuersignale, die man nur durch Schaltungsänderungen
erzeugen könnte. Wir unterstützen standardmäßig Laufwerke der
Firma TEAC mit 5 1/4 und 3 1/2 Zoll sowie 8 Zoll Standard-
Laufwerke .
Die FL03 kann im NDR-Computer als Nachfolger der FL02 angesehen
werden. Wie diese wird sie in den 54-pol. RDK-Bus eingesetzt. Im
mc-CP/M-Computer dient die FL03 als Nachfolger der FL01 und in
beschränktem Maße als Alternative zur FLOSASI. Hier wird sie in
den 64-pol. ECB-Bus eingesetzt.
Zum Betrieb der FL03 benötigt man entsprechende Software. Diese
ist in allen •Computern identisch mit den Versionen für die FL02
bzw. FLOSASI.
Die FL03 ist die Schnittstelle zwischen dem Computer-Bus (ECB-
oder NDR-Bus) und dem Floppylaufwerk (Shugart-Bus). Dabei können
an die FL03 8-Zoll, 5 1/4-Zoll, 3 1/2-Zoll und 3 Zoll Laufwerke
angeschlossen werden.
Unser Standard bei 5 1/4 Zoll und 3 1/2 Zoll Laufwerken sind die
TEAC-Typen FD-55F bzw. FD-35F. Werden andere Typen verwendet,
übernehmen wir keine Funktionsgarantie.
Die FLO3 besitzt den schon bekannten FD 1797 als Floppy
Controller und einen integrierten Datenseparator, den 9229B,
durch den jeglicher Abgleich entfällt, der aber in seinem
Inneren eine sehr raffinierter Regelschaltung besitzt, sodaß man
jetzt auch ohne Probleme double density bei B-Zoll Laufwerken
fahren kann. Die FL03 ersetzt nahtlos die FL02. Außerdem enthält
die FL03 eine WAIT-Logik, damit sie auch mit wesentlich
schnelleren CPUs zusammenarbeiten kann. Der Interrupt ist nach
unserem neuen Interrupt-Konzept ausgeführt: Interrupt auf den
Bus gelegt (Leitung INT) (über Jumper trennbar) sowie Interrupt
vektor-Ausgang (für Baugruppe INTVECT).
