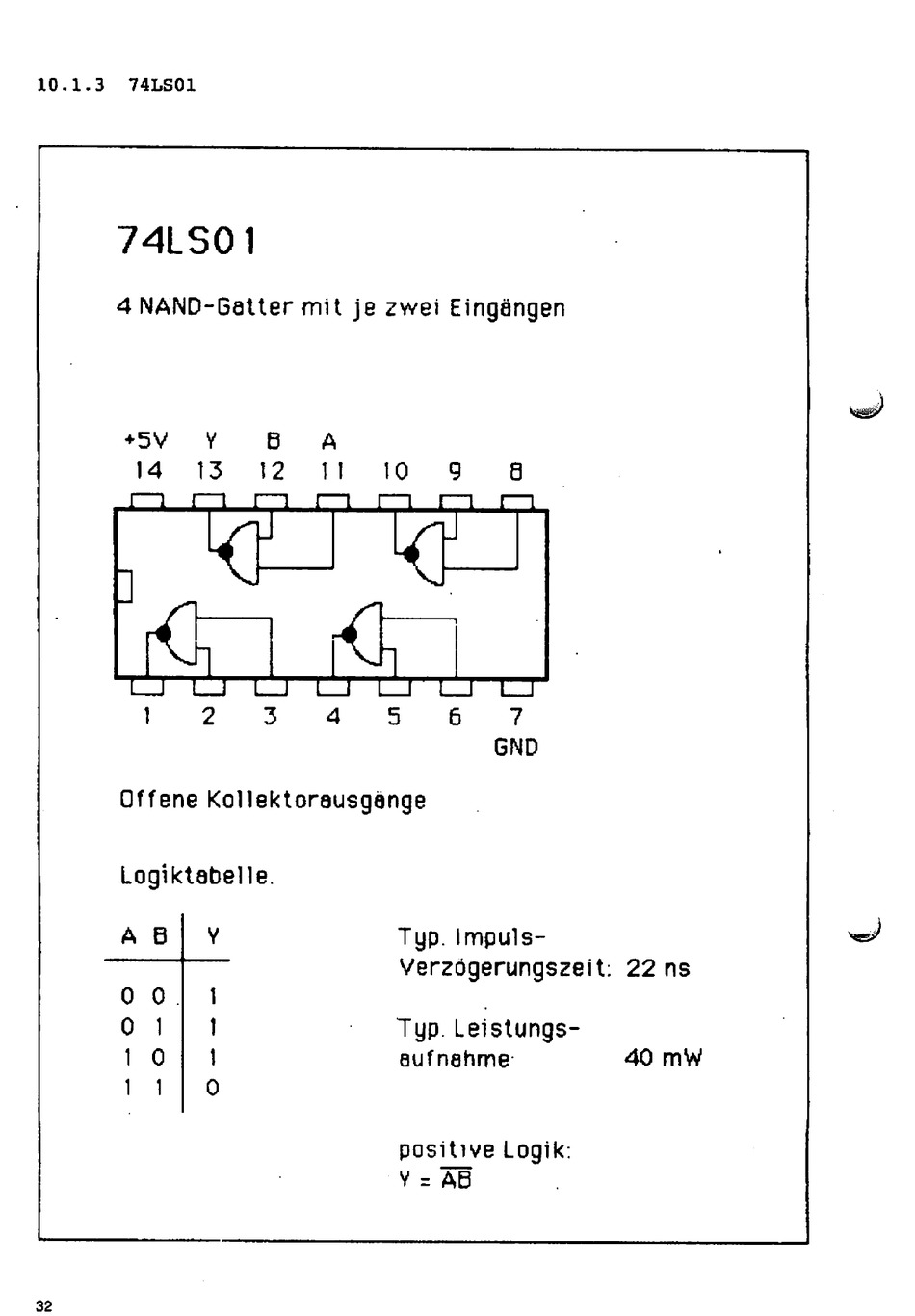

10.1.3 74LS01
74LS01
4 NAND-Gatter mit je zwei Eingängen
+5V Y B A
14 13 12 11 10 9 8
12 3 4 5 6 7
GND
Offene Kollektorausgenge
Logiktabelle.
A
0
0
1
1
B
0 .
1
0
1
Y
1
1
1
0
Typ. Impuls-
Verzögerungszeit: 22 ns
Typ. Leistungs
aufnahme 40 mW
positive Logik:
Y = ÄB
