Graf Elektronik FLO3 Handbuch Seite 33

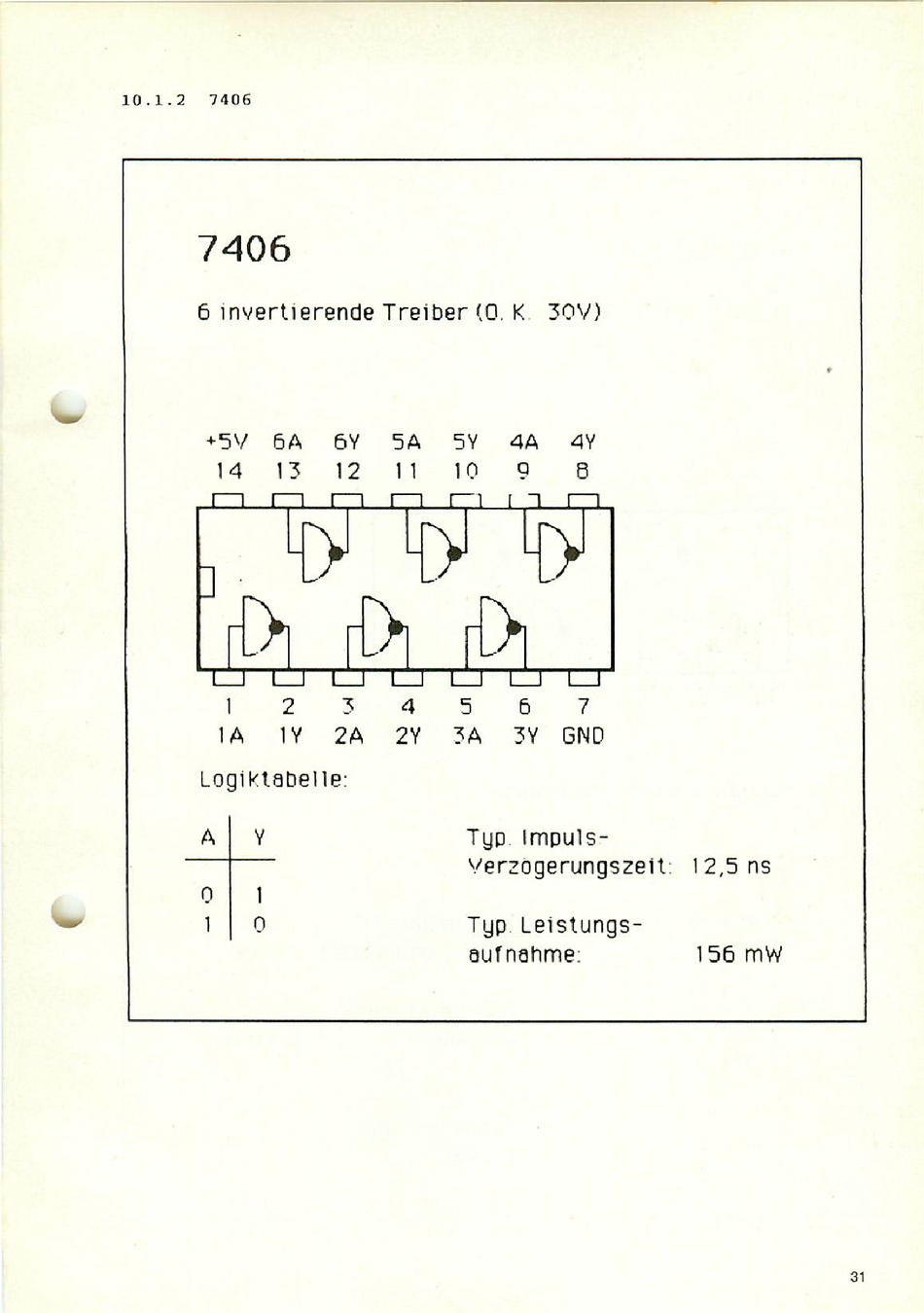

10.1.2 74 0 6
7406
6 invertierende Treiber (0. K 30V)
+ 5V 6A 6Y 5A 5Y 4A 4Y
14 13 12 1110 9 8
[~i [ ~i i—I
1 2 3 4 5 6 7
1A 1Y 2A 2Y 3A 3Y GND
Logiktabelie:
A Typ Impuls-
Verzogerungszeit: 12,5 ns
Typ. Leistungs
aufnahme:
56 mW
