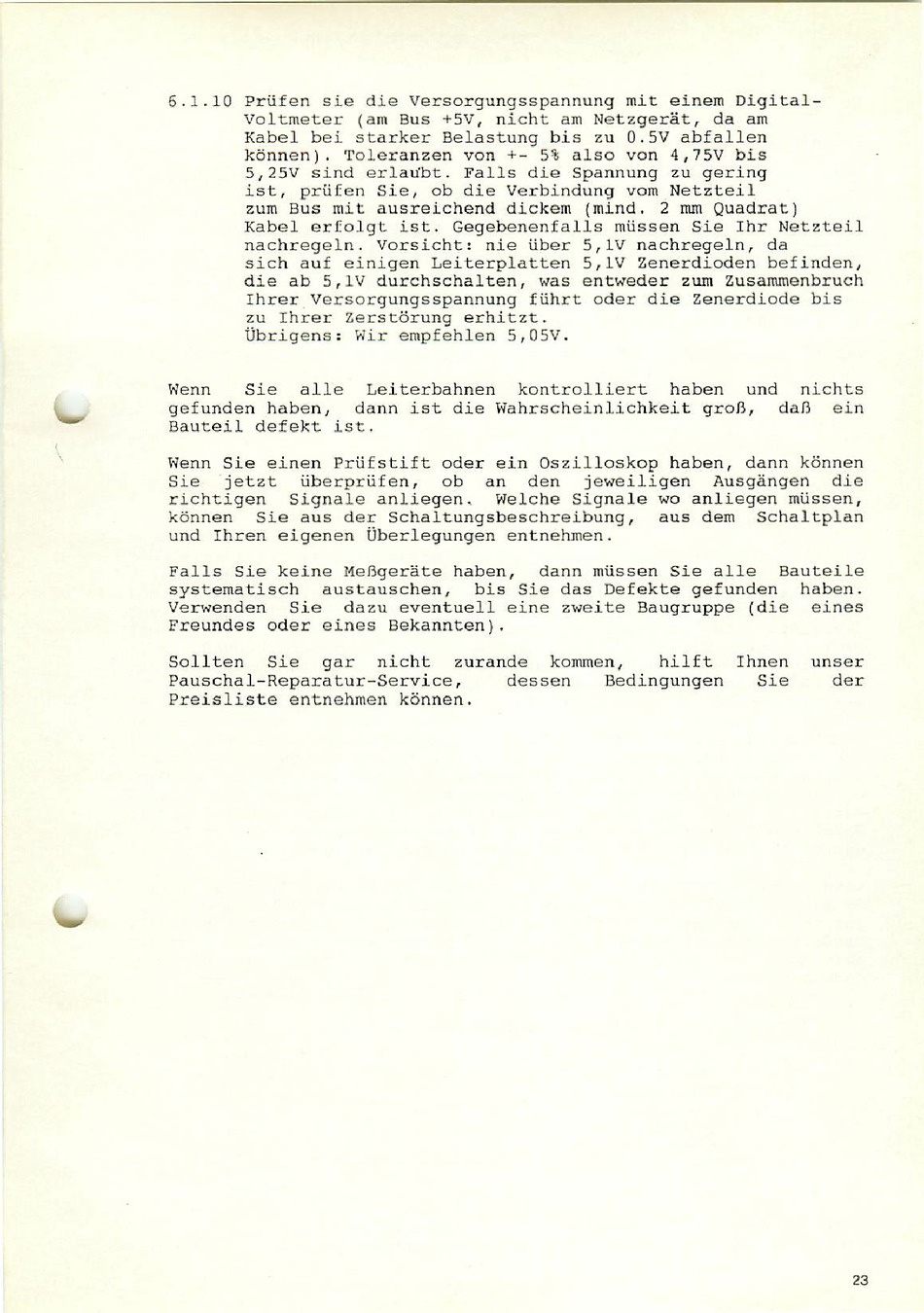

6.1.10 Prüfen sie die Versorgungsspannung mit einem Digital-
Voltmeter (am Bus +5V, nicht am Netzgerät, da am
Kabel bei starker Belastung bis zu 0.5V abfallen
können). Toleranzen von +- 5% also von 4,75V bis
5,25V sind erlau'bt. Falls die Spannung zu gering
ist, prüfen Sie, ob die Verbindung vom Netzteil
zum Bus mit ausreichend dickem (mind. 2 mm Quadrat)
Kabel erfolgt ist. Gegebenenfalls müssen Sie Ihr Netzteil
nachregeln. Vorsicht: nie über 5,1V nachregeln, da
sich auf einigen Leiterplatten 5,1V Zenerdioden befinden,
die ab 5,1V durchschalten, was entweder zum Zusammenbruch
Ihrer Versorgungsspannung führt oder die Zenerdiode bis
zu Ihrer Zerstörung erhitzt.
Übrigens: Wir empfehlen 5,05V.
Nenn Sie alle Leiterbahnen kontrolliert haben und nichts
gefunden haben, dann ist die Wahrscheinlichkeit groß, daß ein
Bauteil defekt ist.
Wenn Sie einen Prüfstift oder ein Oszilloskop haben, dann können
Sie jetzt überprüfen, ob an den jeweiligen Ausgängen die
richtigen Signale anliegen. Welche Signale wo anliegen müssen,
können Sie aus der Schaltungsbeschreibung, aus dem Schaltplan
und Ihren eigenen Überlegungen entnehmen.
Falls Sie keine Meßgeräte haben, dann müssen Sie alle Bauteile
systematisch austauschen, bis Sie das Defekte gefunden haben.
Verwenden Sie dazu eventuell eine zweite Baugruppe (die eines
Freundes oder eines Bekannten).
Sollten Sie gar nicht zurande kommen, hilft Ihnen unser
Pauschal-Reparatur-Service, dessen Bedingungen Sie der
Preisliste entnehmen können.
