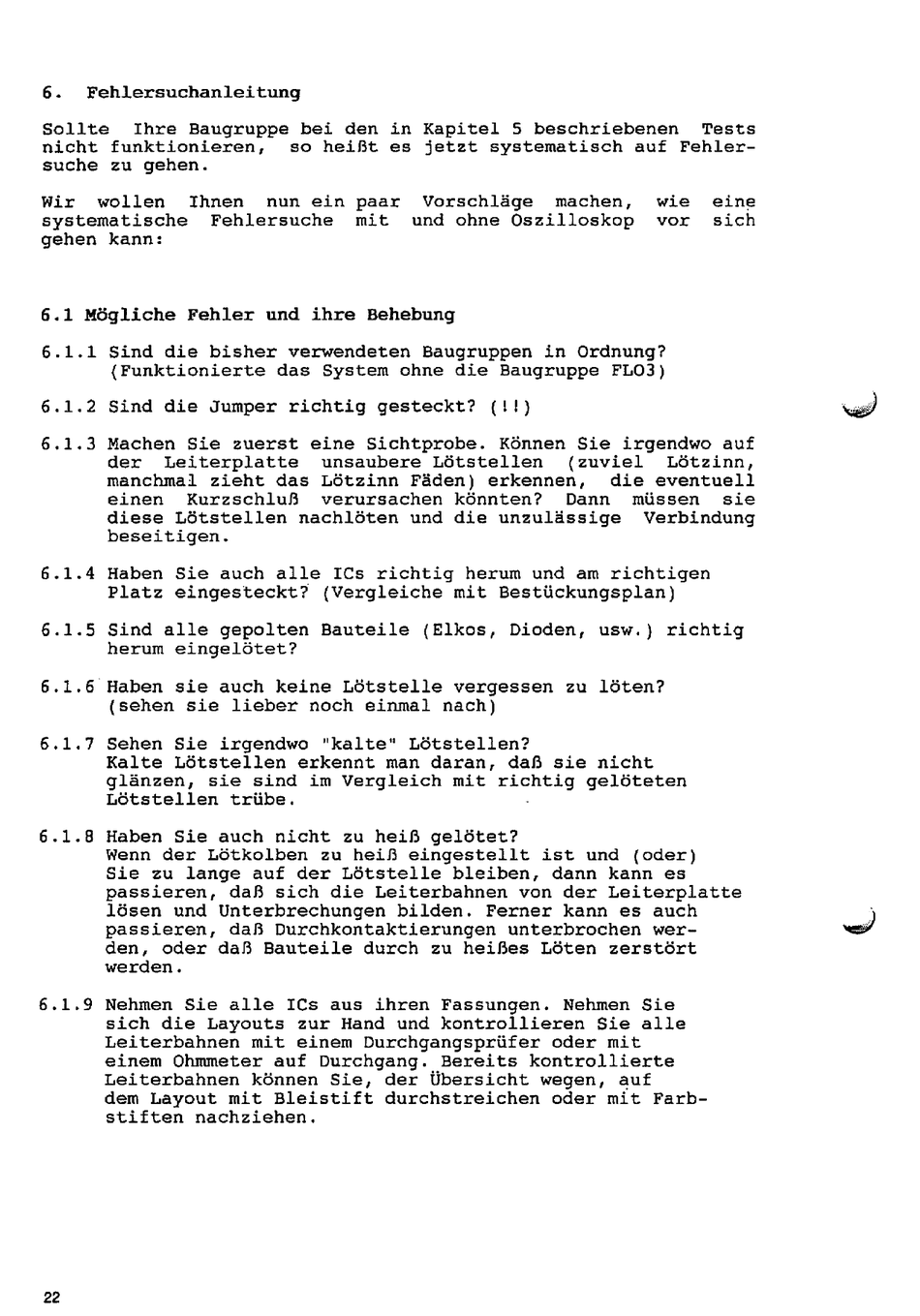

6. Fehlersuchanleitiing
Sollte Ihre Baugruppe bei den in Kapitel 5 beschriebenen Tests
nicht funktionieren, so heißt es jetzt systematisch auf Fehler
suche zu gehen.
Wir wollen Ihnen nun ein paar Vorschläge machen, wie eine
systematische Fehlersuche mit und ohne Oszilloskop vor sich
gehen kann:
6.1 Mögliche Fehler und ihre Behebung
6.1.1 Sind die bisher verwendeten Baugruppen in Ordnung?
{Funktionierte das System ohne die Baugruppe FLO3)
6.1.2 Sind die Jumper richtig gesteckt? (l!)
6.1.3 Machen Sie zuerst eine Sichtprobe. Können Sie irgendwo auf
der Leiterplatte unsaubere Lötstellen (zuviel Lötzinn,
manchmal zieht das Lötzinn Fäden) erkennen, die eventuell
einen Kurzschluß verursachen könnten? Dann müssen sie
diese Lötstellen nachlöten und die unzulässige Verbindung
beseitigen.
6.1.4 Haben Sie auch alle ICs richtig herum und am richtigen
Platz eingesteckt? (Vergleiche mit Bestückungsplan)
6.1.5 Sind alle gepolten Bauteile (Elkos, Dioden, usw.) richtig
herum eingelötet?
6.1.6 Haben sie auch keine Lötstelle vergessen zu löten?
(sehen sie lieber noch einmal nach)
6.1.7 Sehen Sie irgendwo "kalte" Lötstellen?
Kalte Lötstellen erkennt man daran, daß sie nicht
glänzen, sie sind im Vergleich mit richtig gelöteten
Lötstellen trübe.
6.1.8 Haben Sie auch nicht zu heiß gelötet?
Wenn der Lötkolben zu heiß eingestellt ist und (oder)
Sie zu lange auf der Lötstelle bleiben, dann kann es
passieren, daß sich die Leiterbahnen von der Leiterplatte
lösen und Unterbrechungen bilden. Ferner kann es auch
passieren, daß Durchkontaktierungen unterbrochen wer
den, oder daß Bauteile durch zu heißes Löten zerstört
werden.
6.1.9 Nehmen Sie alle ICs aus ihren Fassungen. Nehmen Sie
sich die Layouts zur Hand und kontrollieren Sie alle
Leiterbahnen mit einem Durchgangsprüfer oder mit
einem Ohmmeter auf Durchgang. Bereits kontrollierte
Leiterbahnen können Sie, der Übersicht wegen, auf
dem Layout mit Bleistift durchstreichen oder mit Farb
stiften nachziehen.
22
