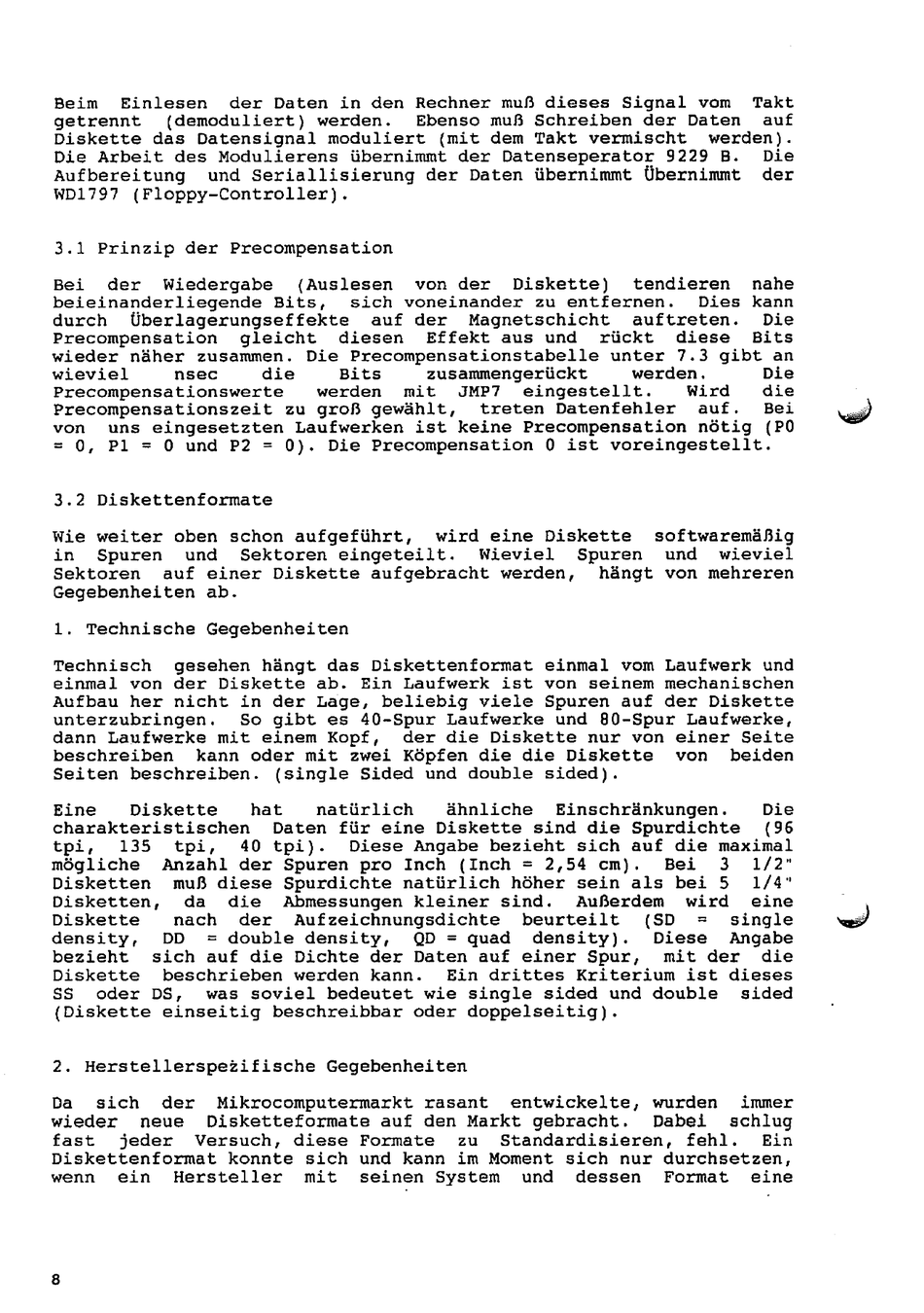

Beim Einlesen der Daten in den Rechner muß dieses Signal vom Takt
getrennt (demoduliert) werden. Ebenso muß Schreiben der Daten auf
Diskette das Datensignal moduliert (mit dem Takt vermischt werden).
Die Arbeit des Modulierens übernimmt der Datenseperator 9229 B. Die
Aufbereitung und Seriallisierung der Daten übernimmt Übernimmt der
WD1797 (Floppy-Controller).
3.1 Prinzip der Precompensation
Bei der Wiedergabe (Auslesen von der Diskette) tendieren nahe
beieinanderliegende Bits, sich voneinander zu entfernen. Dies kann
durch Überlagerungseffekte auf der Magnetschicht auftreten. Die
Precompensation gleicht diesen Effekt aus und rückt diese Bits
wieder näher zusammen. Die Precompensationstabelle unter 7.3 gibt an
wieviel nsec die Bits zusammengerückt werden. Die
Precompensationswerte werden mit JMP7 eingestellt. Wird die
Precompensationszeit zu groß gewählt, treten Datenfehler auf. Bei
von uns eingesetzten Laufwerken ist keine Precompensation nötig (PO
= 0, Pl = 0 und P2 = 0). Die Precompensation 0 ist voreingestellt.
3.2 Diskettenformate
Wie weiter oben schon aufgeführt, wird eine Diskette softwaremäßig
in Spuren und Sektoren eingeteilt. Wieviel Spuren und wieviel
Sektoren auf einer Diskette aufgebracht werden, hängt von mehreren
Gegebenheiten ab.
1. Technische Gegebenheiten
Technisch gesehen hängt das Diskettenformat einmal vom Laufwerk und
einmal von der Diskette ab. Ein Laufwerk ist von seinem mechanischen
Aufbau her nicht in der Lage, beliebig viele Spuren auf der Diskette
unterzubringen. So gibt es 40-Spur Laufwerke und 80-Spur Laufwerke,
dann Laufwerke mit einem Kopf, der die Diskette nur von einer Seite
beschreiben kann oder mit zwei Köpfen die die Diskette von beiden
Seiten beschreiben. (Single Sided und double sided).
Eine Diskette hat natürlich ähnliche Einschränkungen. Die
charakteristischen Daten für eine Diskette sind die Spurdichte (96
tpi, 135 tpi, 40 tpi). Diese Angabe bezieht sich auf die maximal
mögliche Anzahl der Spuren pro Inch (Inch = 2,54 cm). Bei 3 1/2"
Disketten muß diese Spurdichte natürlich höher sein als bei 5 1/4"
Disketten, da die Abmessungen kleiner sind. Außerdem wird eine
Diskette nach der Aufzeichnungsdichte beurteilt (SD = Single
density, DD = double density, QD = quad density). Diese Angabe
bezieht sich auf die Dichte der Daten auf einer Spur, mit der die
Diskette beschrieben werden kann. Ein drittes Kriterium ist dieses
SS oder DS, was soviel bedeutet wie Single sided und double sided
(Diskette einseitig beschreibbar oder doppelseitig).
2. Herstellerspezifische Gegebenheiten
Da sich der Mikrocomputermarkt rasant entwickelte, wurden immer
wieder neue Disketteformate auf den Markt gebracht. Dabei achlug
fast jeder Versuch, diese Formate zu Standardisieren, fehl. Ein
Diskettenformat konnte sich und kann im Moment sich nur durchsetzen,
wenn ein Hersteller mit seinen System und dessen Format eine
