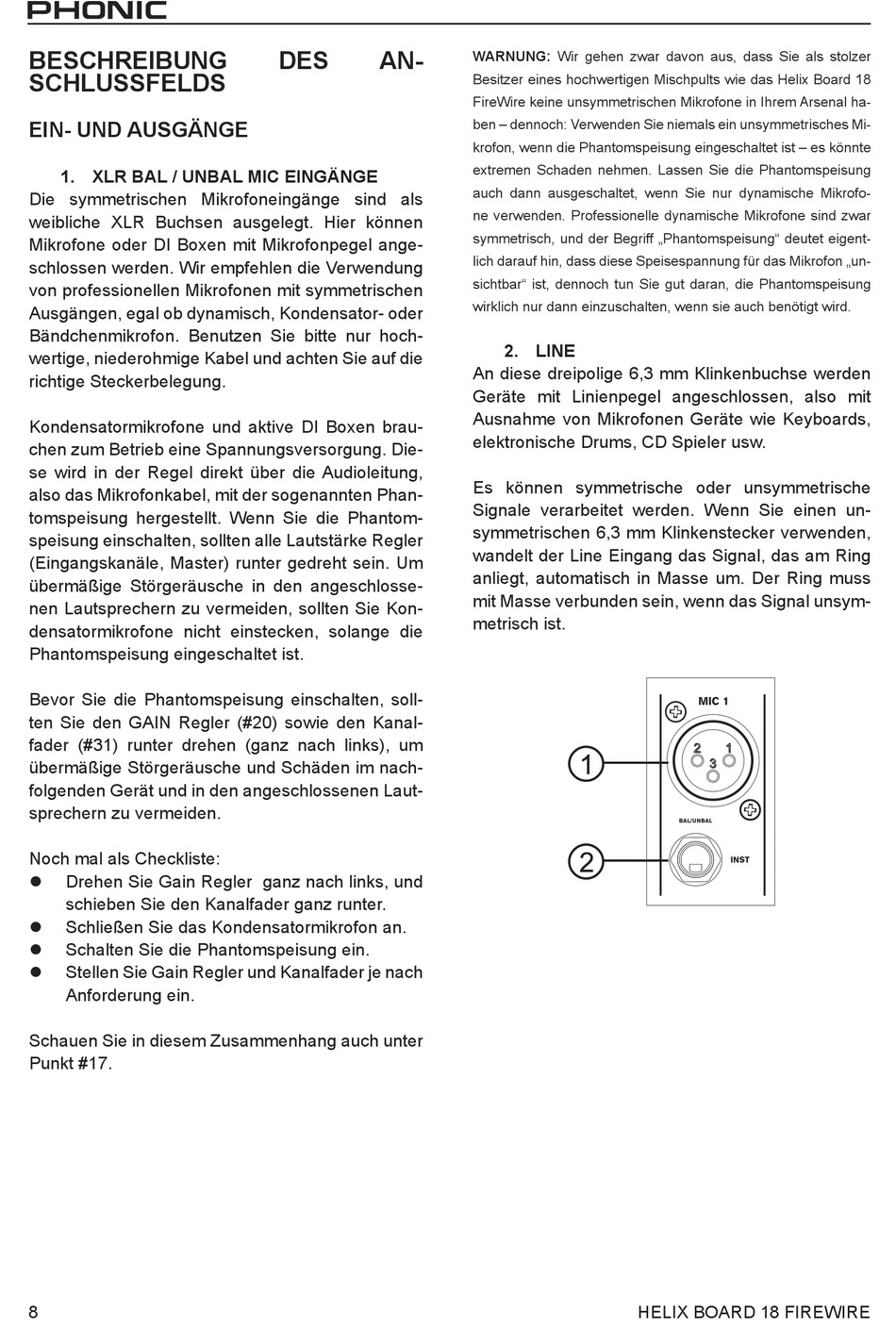

Beschreibung Des Anschlussfelds; Ein- Und Ausgänge; Xlr Bal / Unbal Mic Eingänge - Phonic Helix Board 18 FireWire Bedienungsanleitung

BESCHREIBUNG
SCHLUSSFELDS
EIN- UND AUSGÄNGE
1. XLR BAL / UNBAL MIC EINGÄNGE
Die symmetrischen Mikrofoneingänge sind als
weibliche XLR Buchsen ausgelegt. Hier können
Mikrofone oder DI Boxen mit Mikrofonpegel ange-
schlossen werden. Wir empfehlen die Verwendung
von professionellen Mikrofonen mit symmetrischen
Ausgängen, egal ob dynamisch, Kondensator- oder
Bändchenmikrofon. Benutzen Sie bitte nur hoch-
wertige, niederohmige Kabel und achten Sie auf die
richtige Steckerbelegung.
Kondensatormikrofone und aktive DI Boxen brau-
chen zum Betrieb eine Spannungsversorgung. Die-
se wird in der Regel direkt über die Audioleitung,
also das Mikrofonkabel, mit der sogenannten Phan-
tomspeisung hergestellt. Wenn Sie die Phantom-
speisung einschalten, sollten alle Lautstärke Regler
(Eingangskanäle, Master) runter gedreht sein. Um
übermäßige Störgeräusche in den angeschlosse-
nen Lautsprechern zu vermeiden, sollten Sie Kon-
densatormikrofone nicht einstecken, solange die
Phantomspeisung eingeschaltet ist.
Bevor Sie die Phantomspeisung einschalten, soll-
ten Sie den GAIN Regler (#20) sowie den Kanal-
fader (#31) runter drehen (ganz nach links), um
übermäßige Störgeräusche und Schäden im nach-
folgenden Gerät und in den angeschlossenen Laut-
sprechern zu vermeiden.
Noch mal als Checkliste:
Drehen Sie Gain Regler ganz nach links, und

schieben Sie den Kanalfader ganz runter.
Schließen Sie das Kondensatormikrofon an.

Schalten Sie die Phantomspeisung ein.

Stellen Sie Gain Regler und Kanalfader je nach

Anforderung ein.
Schauen Sie in diesem Zusammenhang auch unter
Punkt #17.
8
DES AN-
WARNUNG: Wir gehen zwar davon aus, dass Sie als stolzer
Besitzer eines hochwertigen Mischpults wie das Helix Board 18
FireWire keine unsymmetrischen Mikrofone in Ihrem Arsenal ha-
ben – dennoch: Verwenden Sie niemals ein unsymmetrisches Mi-
krofon, wenn die Phantomspeisung eingeschaltet ist – es könnte
extremen Schaden nehmen. Lassen Sie die Phantomspeisung
auch dann ausgeschaltet, wenn Sie nur dynamische Mikrofo-
ne verwenden. Professionelle dynamische Mikrofone sind zwar
symmetrisch, und der Begriff „Phantomspeisung" deutet eigent-
lich darauf hin, dass diese Speisespannung für das Mikrofon „un-
sichtbar" ist, dennoch tun Sie gut daran, die Phantomspeisung
wirklich nur dann einzuschalten, wenn sie auch benötigt wird.
2. LINE
An diese dreipolige 6,3 mm Klinkenbuchse werden
Geräte mit Linienpegel angeschlossen, also mit
Ausnahme von Mikrofonen Geräte wie Keyboards,
elektronische Drums, CD Spieler usw.
Es können symmetrische oder unsymmetrische
Signale verarbeitet werden. Wenn Sie einen un-
symmetrischen 6,3 mm Klinkenstecker verwenden,
wandelt der Line Eingang das Signal, das am Ring
anliegt, automatisch in Masse um. Der Ring muss
mit Masse verbunden sein, wenn das Signal unsym-
metrisch ist.
