PRODUKTBESCHREIBUNG

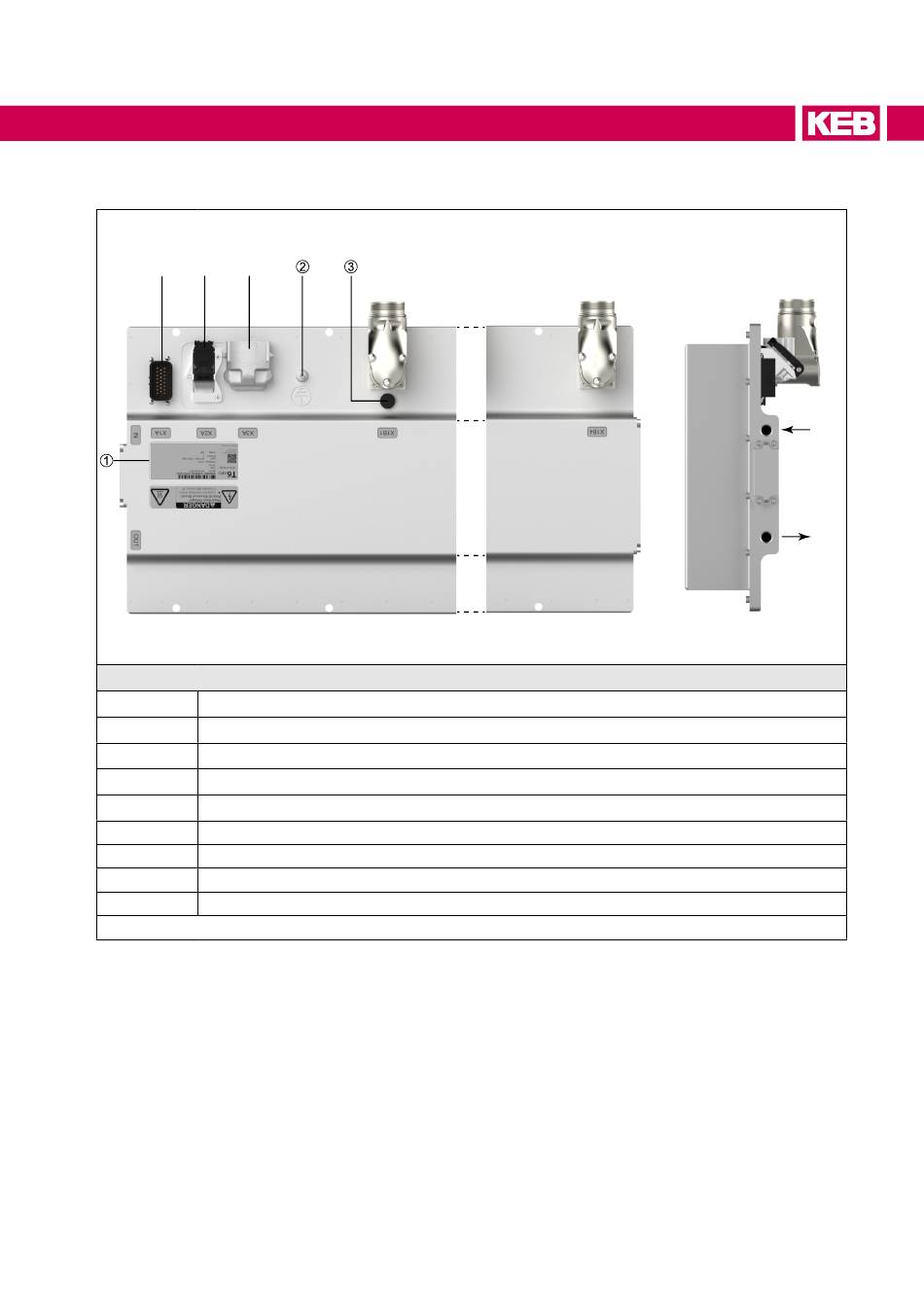

2.5 Übersicht der Anschlüsse T6
X1A
X2A
X3A
Legende
①
Typenschild
②
Zentraler Masseanschluss, Anschluss für Schutzerde, => „Schutzerde".
③
Druckausgleichsventil für das Gehäuse
X1A
Stecker für Steuersignale, LV-DC-Eingang (Bordnetz), HVIL, CAN und KEB Diagnose
X2A
Ethernet-Schnittstelle RJ45
X3A
HV-DC-Eingang
X1B1...X1B6 Motorausgang, Anzahl gemäß verbauter Wechselrichtermodule (max. 6)
IN
Kühlmitteleingang (Anschluss G 1/4)
OUT
Kühlmittelausgang (Anschluss G 1/4)
Abbildung 2:
T6
Übersicht
APD
APD
X1B1
X1B2...max. X1B6
IN
OUT
27
