PRODUKTBESCHREIBUNG
•
•
•
•
2.1 Aufbau
Legende
HV-DC
LV-DC
CAN-Bus
MCU
Filter
M1...Mn

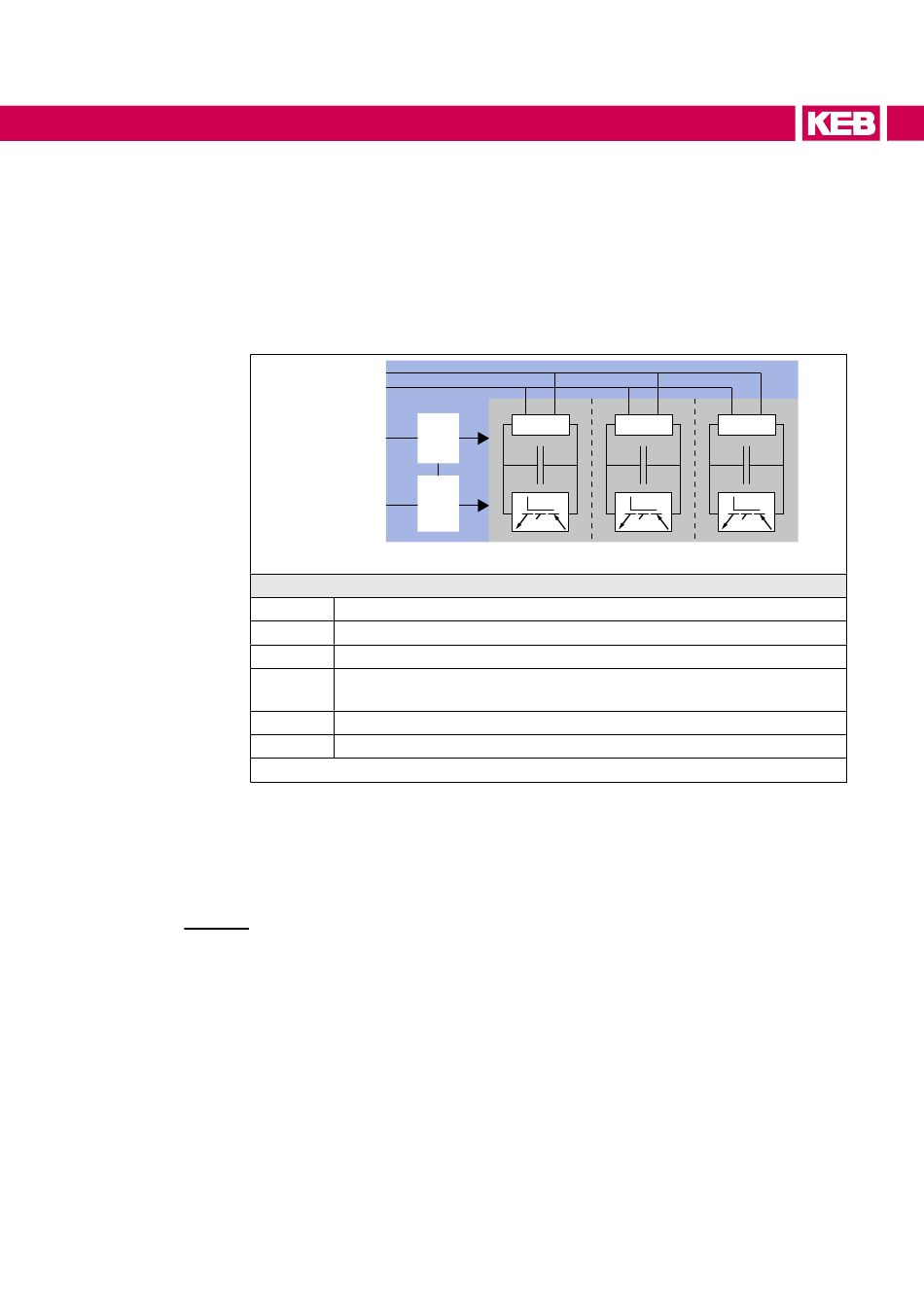

Abbildung 1:
2.1.1 Systemarchitektur
Der COMBIVERT T6 ist in sechs Systemlängen (346, 496, 646, 796, 946 und 1096 mm)
erhältlich. Jede Systemlänge besteht jeweils aus der MCU sowie unterschiedlichen
Konfigurationen aus den Wechselrichtermodulen A, B und C.
Beispiel:
Systemlänge E:
Baulänge 946 mm
1x MCU + Modul C + Modul A + Modul A + Modul A + Modul A
Die KEB Software COMBIVIS mit innovativen Anwendertools (Wizards) garantiert eine
schnelle, intuitive Inbetriebnahme und Bedienung des T6-Systems.
Integrierte intelligente Steuerung (CoDeSys, Programmiersprachen IEC 61131) und
ggf. ISOBUS Jobrechnerfunktion
Geberlose Positionierung
Anschluss an das Bordnetz 12 V / 24 V
Flüssigkeitsgekühltes System
HV-DC
LV-DC
SNT
CAN-Bus
PLC
MCU
Hochvolt DC-Einspeisung
Niedervolt DC-Einspeisung
Kommunikation
Main Control Unit: Zentrale Anschlusseinheit, intelligente Steuerung
(PLC) und Schaltnetzteil (SNT)
DC-EMV-Filter
Wechselrichtermodule A/B/C
T6
- Prinzipaufbau
APD
Filter
Filter
M1
M2
...
Filter
Mn
