ANSCHLUSS DES LEISTUNGSTEILS
4.2.1.4 Kupplung für HV-DC-Versorgung
Die nachfolgend aufgeführte Steckverbindung ist nicht im Lieferumfang enthalten. Sie
wird durch den Fahrzeughersteller konfektioniert oder direkt beim angegebenem Her-
steller bestellt. Es wird empfohlen, die HV-DC + und HV-DC - Leitungen gemeinsam zu
verlegen.

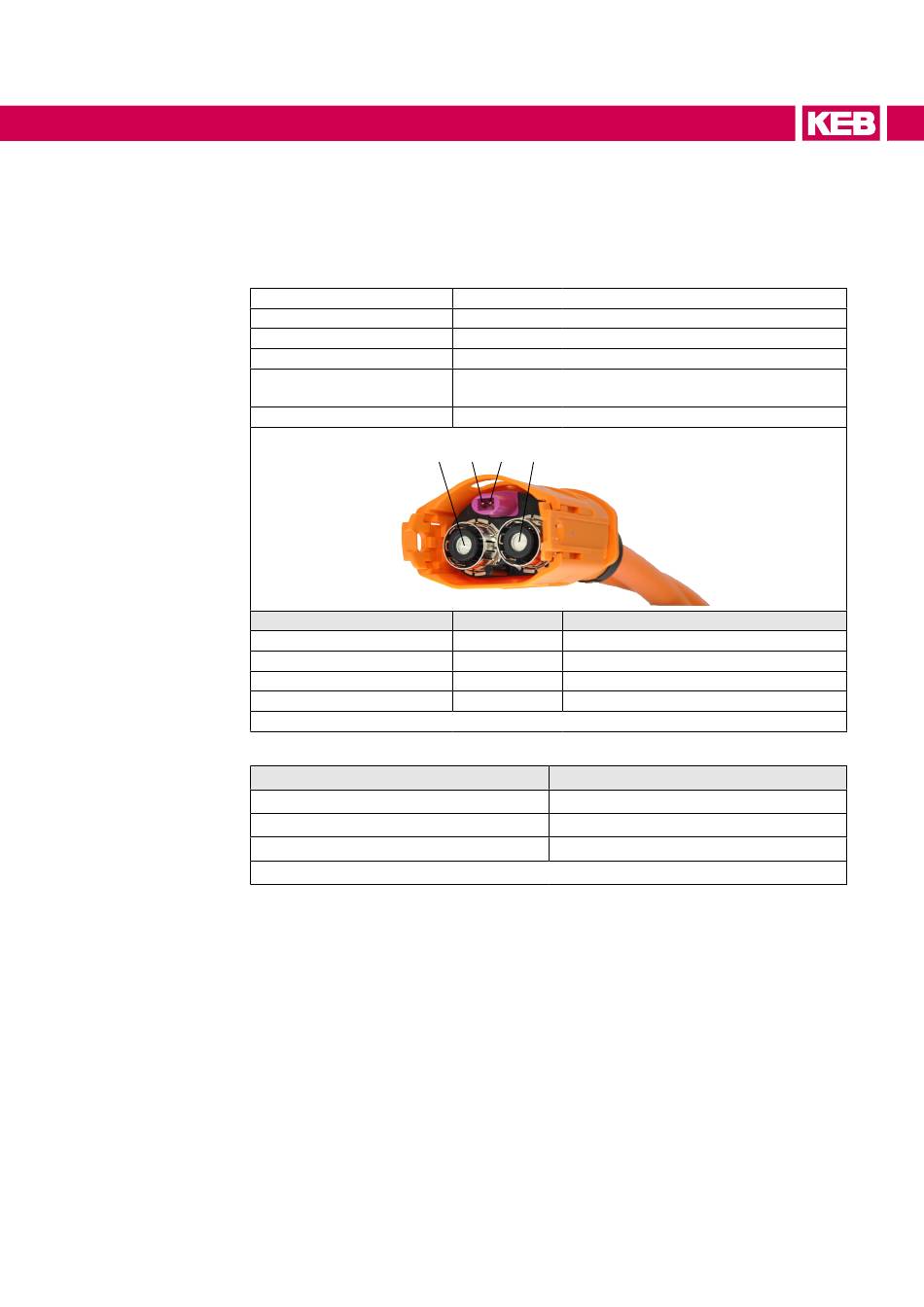

Abbildung 18: Kupplung für HV-DC-Versorgung (Gegenstück für X3A)
1)
Der Steckverbinder ist codiert (Code A).
Hersteller-Teile-Nummer
H2K102-W2A035B1-A
H2K102-W2A025B1-A
H2K102-W2A016B1-A
Tabelle 19: Steckverbindercodierung
Hersteller
Internet
Bezeichnung
Schutzklasse
Anschlussquerschnitt
Steckzyklen
1 4 3 2
Kontakt
1
2
3
4
Rosenberger
http://www.rosenberger.de
HVR 200; Kuppler mit HVIL
IP6K9K, IPXXD, IPX8 (eingesteckt)
16 mm², 25 mm², 35 mm²
(abhängig von der Auslegung)
≤ 50
Bezeichnung Beschreibung
HV-DC +
Hochvolt DC-Eingang +
HV-DC -
Hochvolt DC-Eingang -
HVIL_in
dient zum Öffnen des Interlock-Loop
HVIL_out
dient zum Öffnen des Interlock-Loop
Größe
35 mm
2
25 mm
2
16 mm
2
1)
51
