3.1.4.3 Anwendung C: 2S – 1T – SI
Q1 (kVA) = Q2 (kVA)

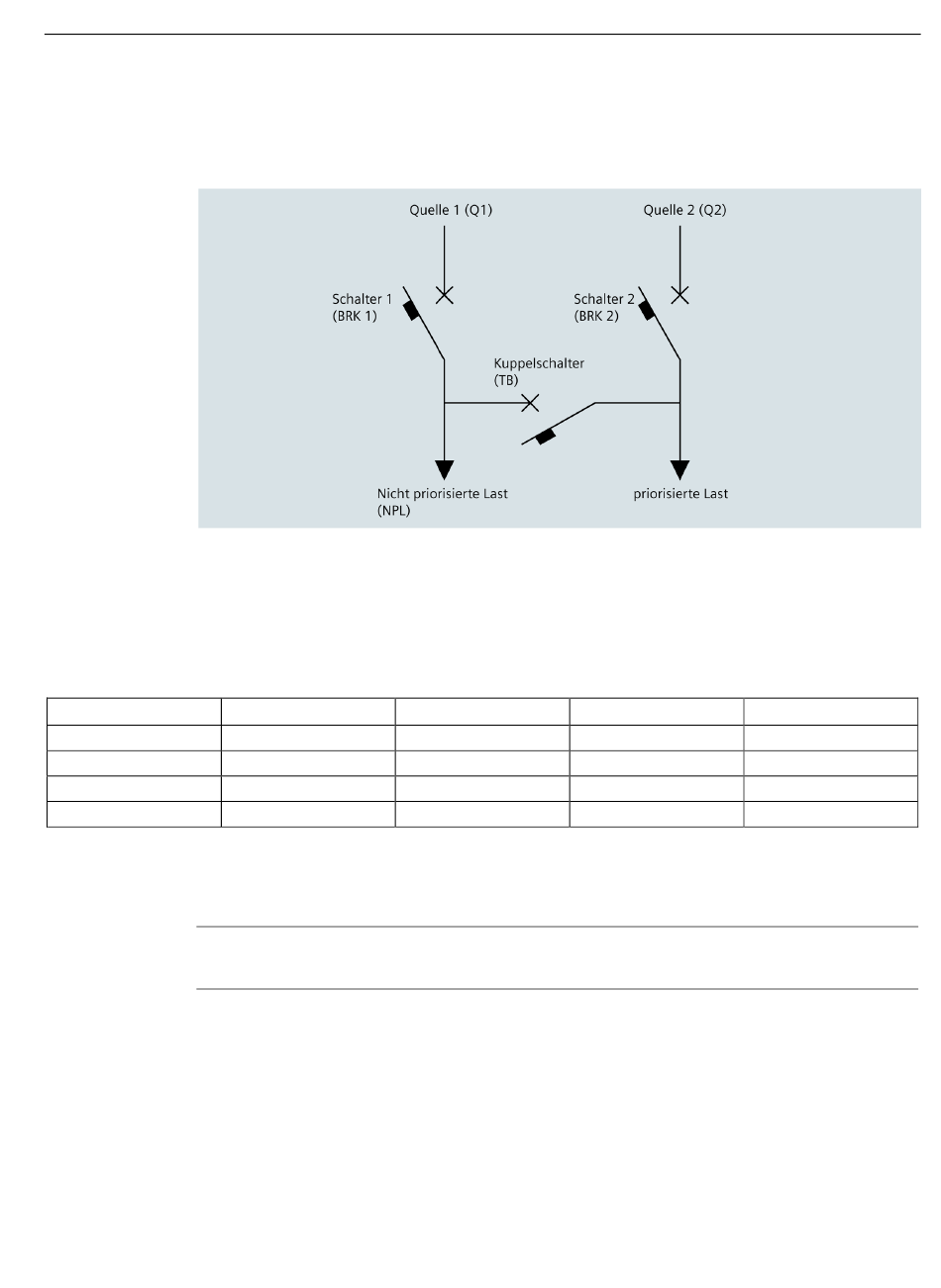

In dieser Applikation werden 3 motorisierte Leistungsschalter verwendet. Es wird zwischen
priorisierter Last und nicht priorisierter Last (NPL) differenziert. Hier werden beide Lasten im
Normalfall (beide Quellen vorhanden) durch jeweils eine Quelle versorgt. Fällt eine Quelle
aus, werden die priorisierte und nicht-priorisierte Last durch die noch vorhandene Quelle
versorgt.
Die Zustände können der Tabelle entnommen werden:
Quelle 1 (Q1)
0
0
1
1
0 = Einspeisequelle nicht vorhanden
1 = Einspeisequelle vorhanden
Hinweis
In diesem Fall spielt die Priorität der Quellen keine Rolle.
Siehe auch
Parametrieren (Seite 165)
Umschaltung (Seite 239)
Netzumschaltsteuergerät 3KC ATC6500
Gerätehandbuch, 05/2019, L1V30538268001A-01
Quelle 2 (Q2) Schalter 1 (BRK 1)
0 Geöffnet
1 Geöffnet
0 Geschlossen
1 Geschlossen
3.1 Netzumschaltung
Schalter 2 (BRK 2) Kuppelschalter (TB)
Geöffnet Geöffnet
Geschlossen Geschlossen
Geöffnet Geschlossen
Geschlossen Geöffnet
