Anschließen
Das folgende Kapitel enthält Informationen zu:
● Anschließen der Spannungsversorgung
● Allgemeine Anschlusszeichnungen
● Anschließen von Siemens Schaltgeräten
7.1
Anschließen der Spannungsversorgung des ATC6500

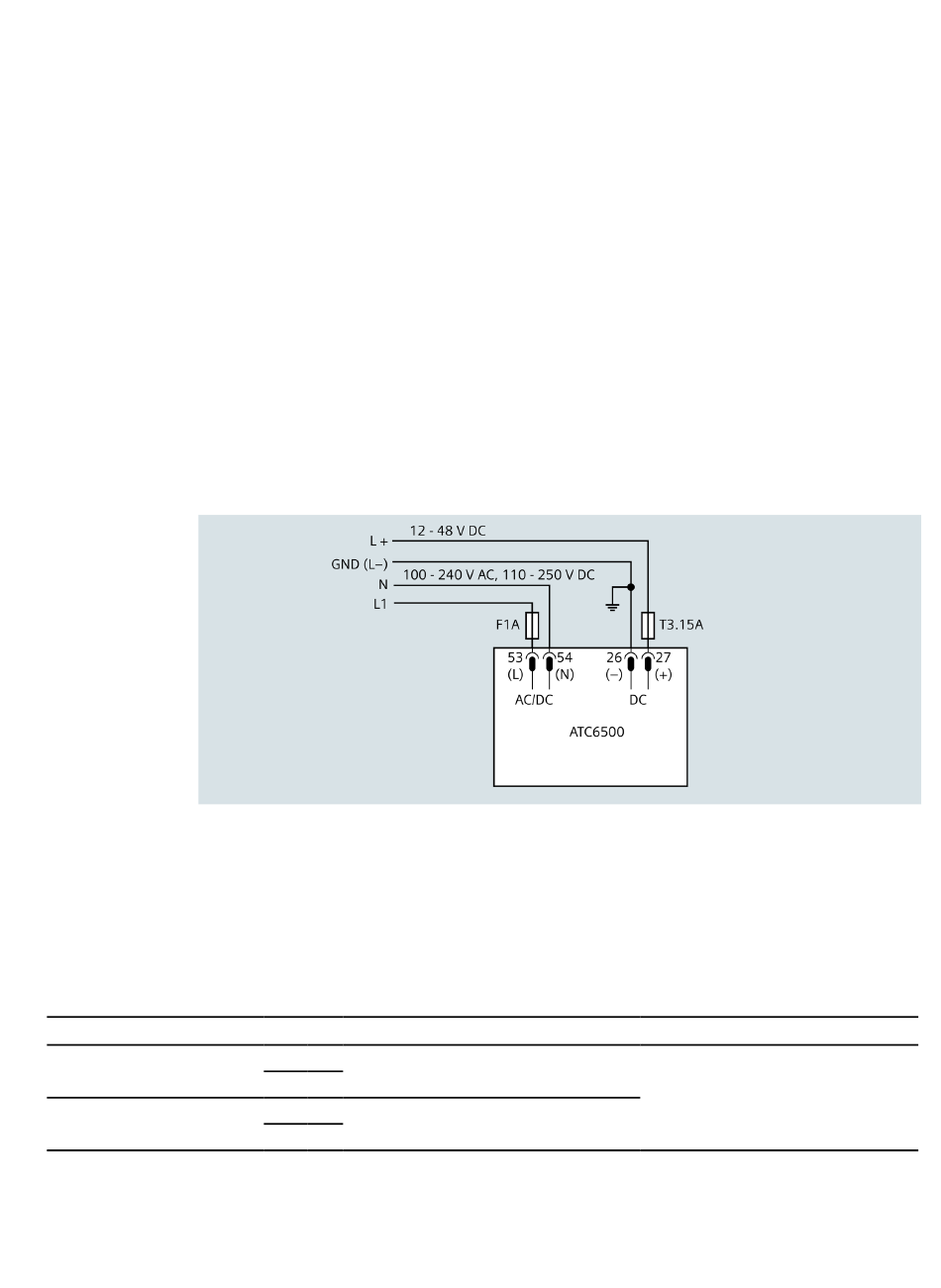

Das ATC6500 verfügt über Eingänge für eine Hilfsspannungsversorgung sowie über
Eingänge für eine Versorgung mittels einer separaten DC-Versorgungsquelle.
● Das ATC6500 verfügt über eine doppelte Stromversorgungsschaltung, d. h. es kann mit
Wechselstrom und Gleichstrom betrieben werden, oder nur mit einem der beiden.
● Falls beide Stromversorgungen angeschlossen sind, erfolgt die Stromversorgung aus der
Wechselstromquelle. In diesem Fall wird nur wenig Strom aus der Gleichstromquelle zum
Betrieb der Versorgungsschaltung gezogen.
Technische Daten der Versorgungsspannung des ATC6500
Bezeichnung
DC-Spannungsversorgung
Hilfsspannungsversorgung
Netzumschaltsteuergerät 3KC ATC6500
Gerätehandbuch, 05/2019, L1V30538268001A-01
Pin
Eigenschaft
26
-
12 - 48 V DC (7,5 - 57,6 V DC)
27
+
53
L
100 - 240 V AC (90 - 264 V AC)
110 - 250 V DC (93,5 - 300 V DC)
54
N
Empfohlener Kabelquerschnitt
0,2 - 2,5 mm
(24 - 12 AWG)
2
nach UL508:
0,75 - 2,5 mm
(18 - 12 AWG)
2
