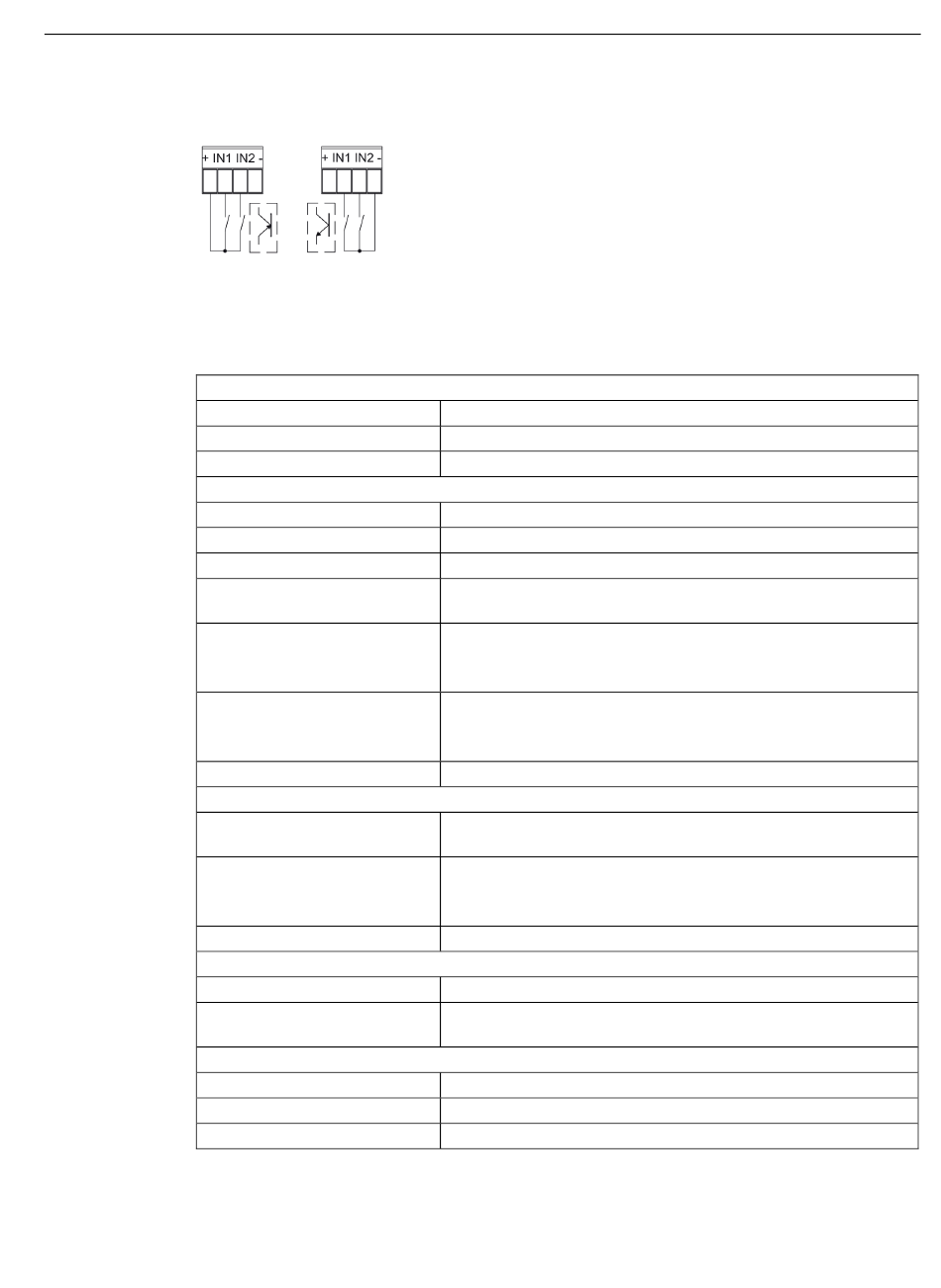

Anschluss von potentialfreien Kontakten
11.1.6

Technische Daten 2DI 2DO

Spannungsversorgung
Versorgungsspannung
Stromaufnahme (maximal)
Verlustleistung (maximal)
Digitaleingänge
Anzahl der Digitaleingänge
Eingangstyp
Eingangsstrom
Eingangssignal - logischer Zu-
stand "0"
Eingangssignal - logischer Zu-
stand "1"
Maximale Frequenz
Verzögerung Eingangssignal
Hilfsspannungsversorgungsklemmen + und - Klemme
Hilfsspannungsversorgung an +
und -
Maximale Strom an + und -
Anzahl der Klemmen
SSR Output
Art des Ausgangs
Solid State Output rating (bei
60 °C)
Anschluss
Anschlussklemmen
Kabelquerschnitt (min-max)
Anzugsdrehmoment
Netzumschaltsteuergerät 3KC ATC6500
Gerätehandbuch, 05/2019, L1V30538268001A-01
5 V DC (wird durch das ATC6500 versorgt)
250 mA
1,25 W
2
positiv oder negativ
7 mA
muss ein open collector signal sein
≥ 17,6 V (für PNP Type)
≤ 6,4 V (für NPN Type)
2000 Hz (wenn der Eingang als Zähler konfiguriert ist)
50 Hz (wenn Eingang als Status konfiguriert ist)
≥ 50 ms
24 V DC (siehe Toleranzgraph Kapitel Erweiterungsmodul 2DI
2DO)
42 mA (geschützt gegen Überlast und Kurzschluss)
Hinweis: Wird der maximale Strom überschritten, wird der Schutz
aktiviert und die Spannung fällt ab
2
Solid state relays (Opto-Mosfet)
max. 55 mA bei 40 V DC / 30 V AC
Abnehmbar / steckbar
0,2 ... 1,5 mm (AWG 28 ... 14)
2
0,18 Nm (1,7 lbf-in)
Zubehör
11.1 Erweiterungsmodule
