7.2.6

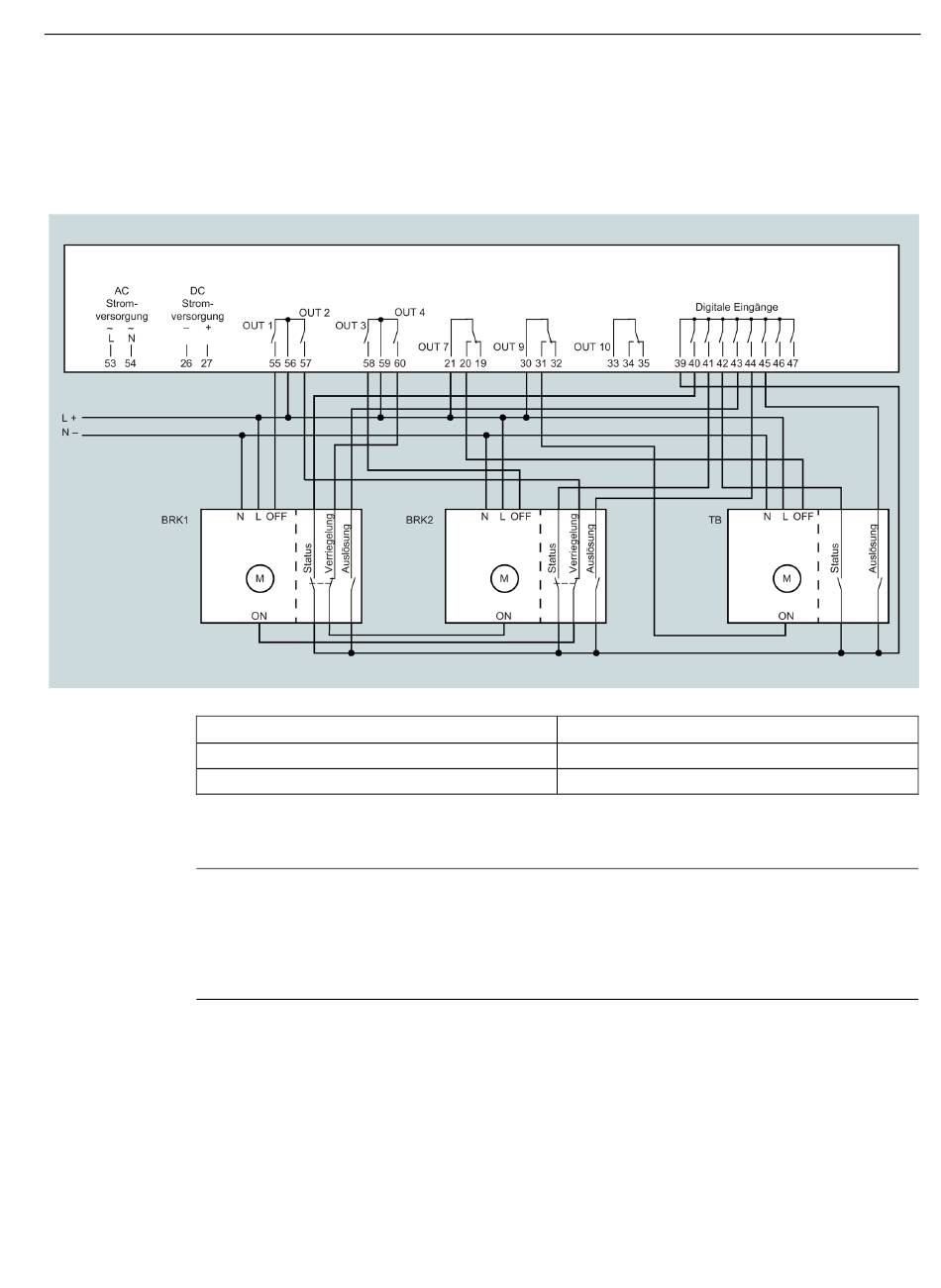

Umschaltung mit 3 Leistungsschaltern

Mit elektrischer Verriegelung zwischen Schaltgerät 1 (BRK1) und Schaltgerät 2 (BRK2)
Code
BRK1 / BRK2
TB
In oben gezeigter Zeichnung wird über die Hilfsschalter Verriegelung eine elektrische
Verriegelung erreicht. Eine mechanische Verriegelung kann zusätzlich angebracht werden.
Hinweis
Realisierung der Spannungsversorgung
Weitere Informationen zur Realisierung der Spannungsversorgung des ATC6500 über die
Eingänge 53, 54 und / oder die Eingänge 26, 27 finden Sie im Kapitel Anschießen der
Spannungsversorgung (Seite 89).
Netzumschaltsteuergerät 3KC ATC6500
Gerätehandbuch, 05/2019, L1V30538268001A-01
7.2 Allgemeine Anschlusszeichnungen
Beschreibung
Schaltgerät BRK1 / 2
Kuppelschalter TB / NPL
Anschließen
103
