Anschließen
7.4 Anschließen der Kompaktleistungsschalter 3VA
7.4 Anschließen der Kompaktleistungsschalter 3VA
7.4.1 Anschließen Kompaktleistungsschalter 3VA mit MO (IEC, UL), 3VA mit SEO
(nur IEC)
7.4.1.1 Umschaltung zwischen 2 Kompaktleistungsschaltern 3VA, mit elektrischer
Verriegelung

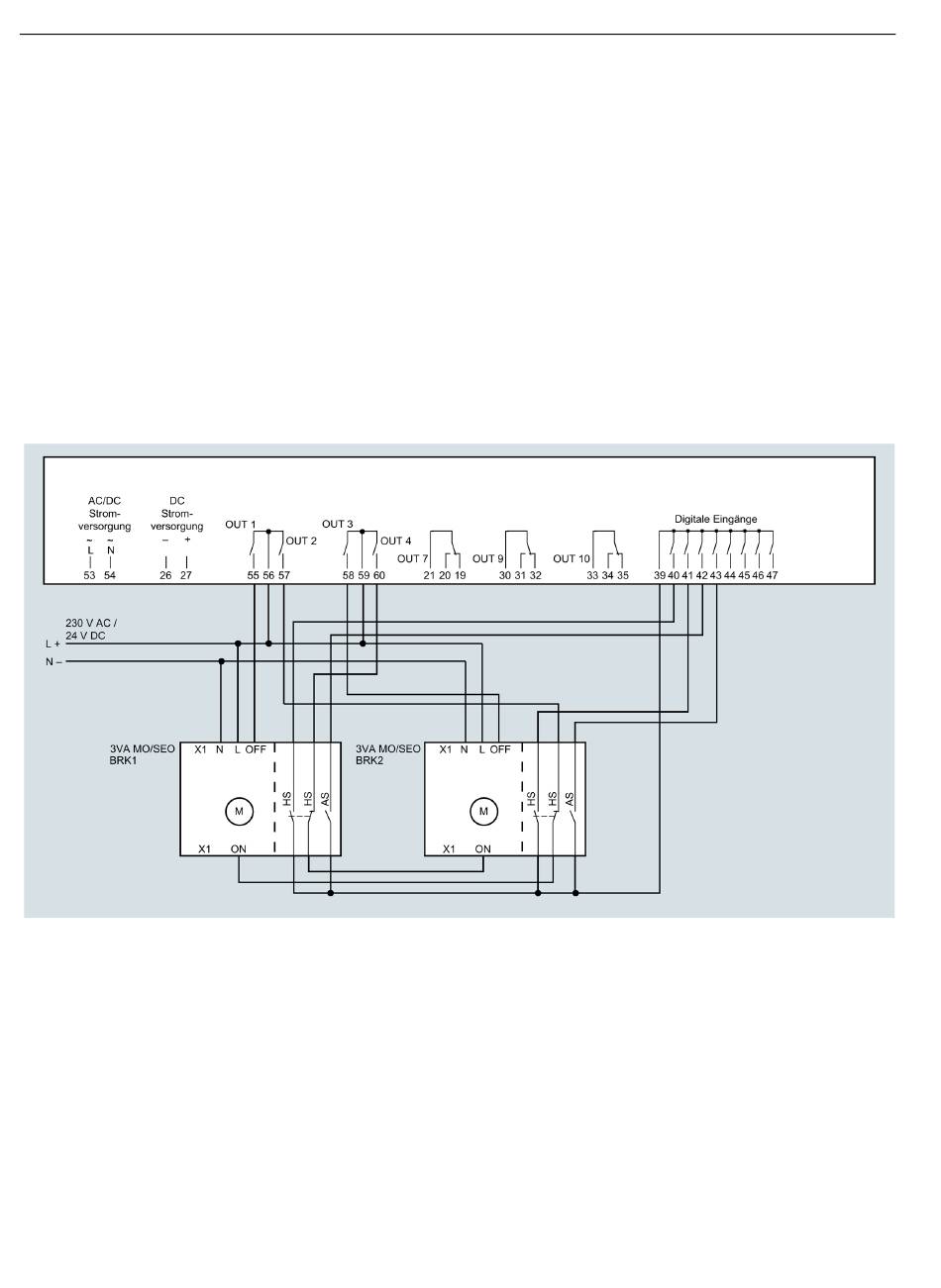

Für die Applikation 2S-0T gilt folgendes Schema:
Weitere Informationen zu den Applikationen finden Sie im Kapitel Lastmanagement mit dem
ATC6500 (Seite 20)
Code Beschreibung
BRK 1 Kompaktleistungsschalter 3VA für Quelle 1
BRK2 Kompaktleistungsschalter 3VA für Quelle 2
HS Hilfsschalter (für elektrische Verriegelung)
HS Hilfsschalter (Status)
AS Alarm-Hilfsschalter (Trip)
X1 Klemmen des Motorantriebs
116
