Beispiel Untermenü P04 Batterie - Siemens SENTRON 3KC ATC6500 Gerätehandbuch

Beispiel Untermenü P04 Batterie
In den Untermenüs werden alle Parameter mit Code, Beschreibung und aktuellem Wert
angezeigt.

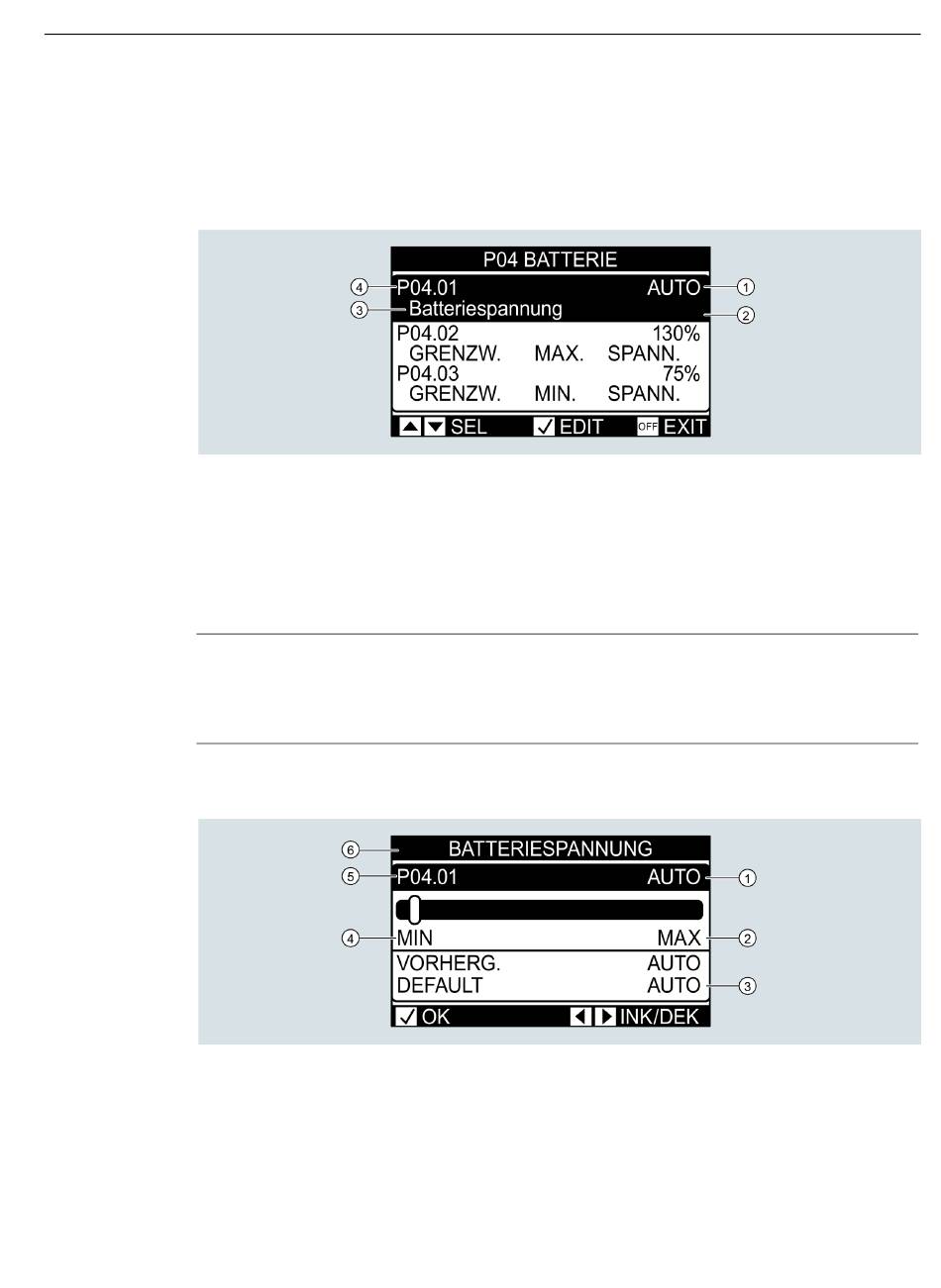

Hier am Beispiel Untermenü P04 Batterie:
①
②
③
④
Wenn der Wert eines Parameters geändert werden soll, wählen Sie ihn aus und drücken Sie
✓.
Hinweis
Zugangsverweigerung
Wurde das Passwort für die erweiterte Ebene aktiviert, ist ein Zugang zu dieser
Bearbeitungsseite nicht möglich und die Meldung Zugriff blockiert wird angezeigt.
Ist der Zugang möglich, erscheint folgendes Fenster:
①
②
③
④
⑤
⑥
Netzumschaltsteuergerät 3KC ATC6500
Gerätehandbuch, 05/2019, L1V30538268001A-01
Aktuell eingestellter Wert
Aktuell ausgewählter Parameter
Bezeichnung des Parameters
Code des Parameters
Neu eingestellter Wert
Maximal einstellbarer Wert
Werkseinstellung
Minimal einstellbarer Wert
Code des Parameters
Bezeichnung des Parameters
9.1 Parametrierung über die Benutzeroberfläche
Parametrieren
167
