Bedienen
8.2 Ein-und Ausgänge des ATC6500
8.2 Ein-und Ausgänge des ATC6500

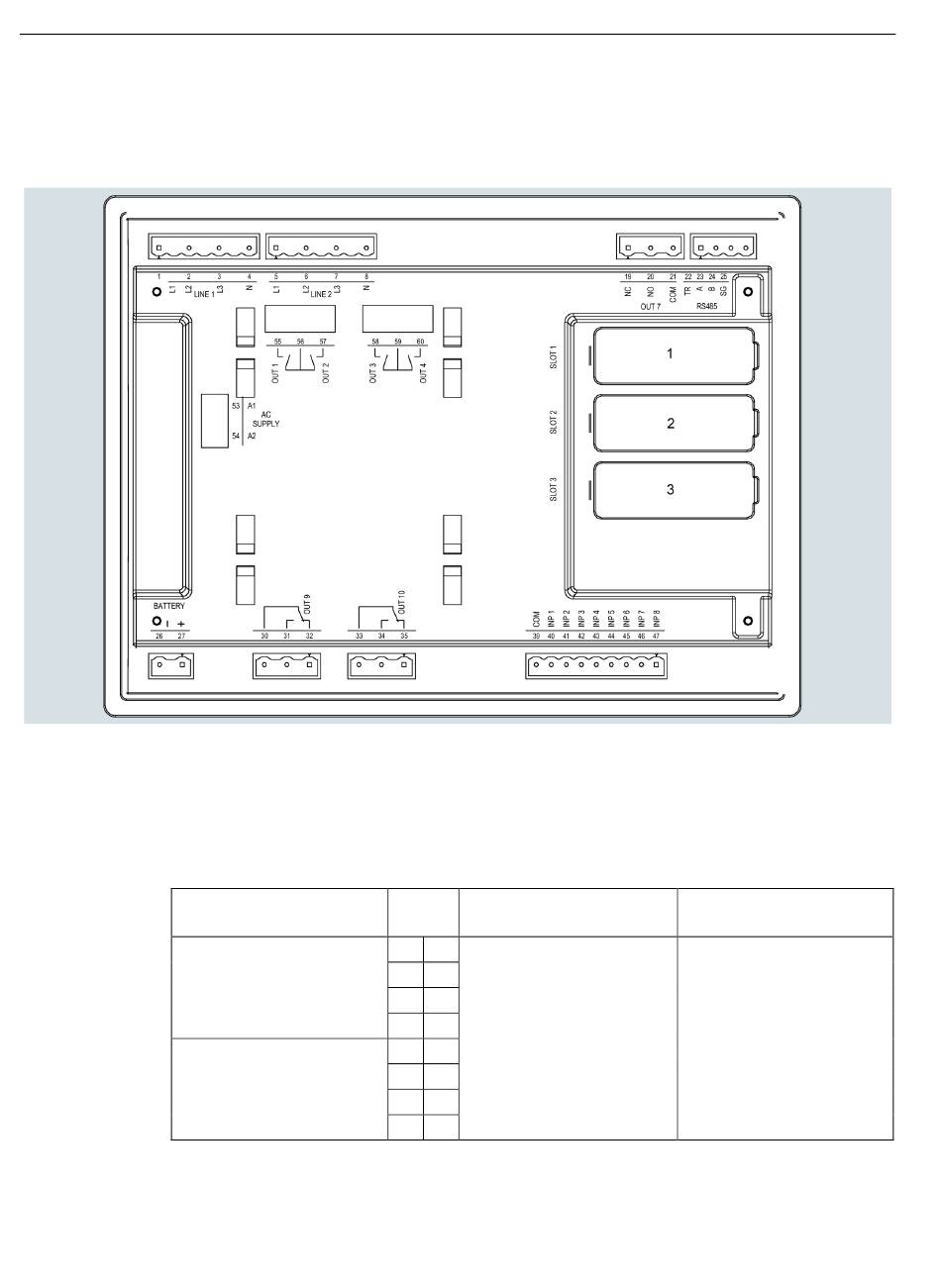

Am Netzumschaltsteuergerät 3KC ATC6500 befinden sich folgende Ein- und Ausgänge:
8.2.1 Spannungsmesseingänge
Die Eingänge 1-8 werden für die Spannungsmessung, und damit für die Umschaltautomatik
des ATC6500 verwendet.
Bezeichnung
Spannungsmessung Quelle
1
Spannungsmessung Quelle
2
152
Pin Eigenschaften
1 L1 720V AC (ph-ph) max.
415 V AC (ph-N) max.
2 L2
3 L3
4 N
5 L1
6 L2
7 L3
8 N
Empfohlener Kabelquer-
schnitt
0,2 - 2,5 mm
AWG)nach UL
UL508: 0,75 - 2,5 mm
(18 - 12 AWG)
Netzumschaltsteuergerät 3KC ATC6500
Gerätehandbuch, 05/2019, L1V30538268001A-01
(24 - 12
2
2
