Siehe Auch; Benutzeralarme Uax - Siemens SENTRON 3KC ATC6500 Gerätehandbuch

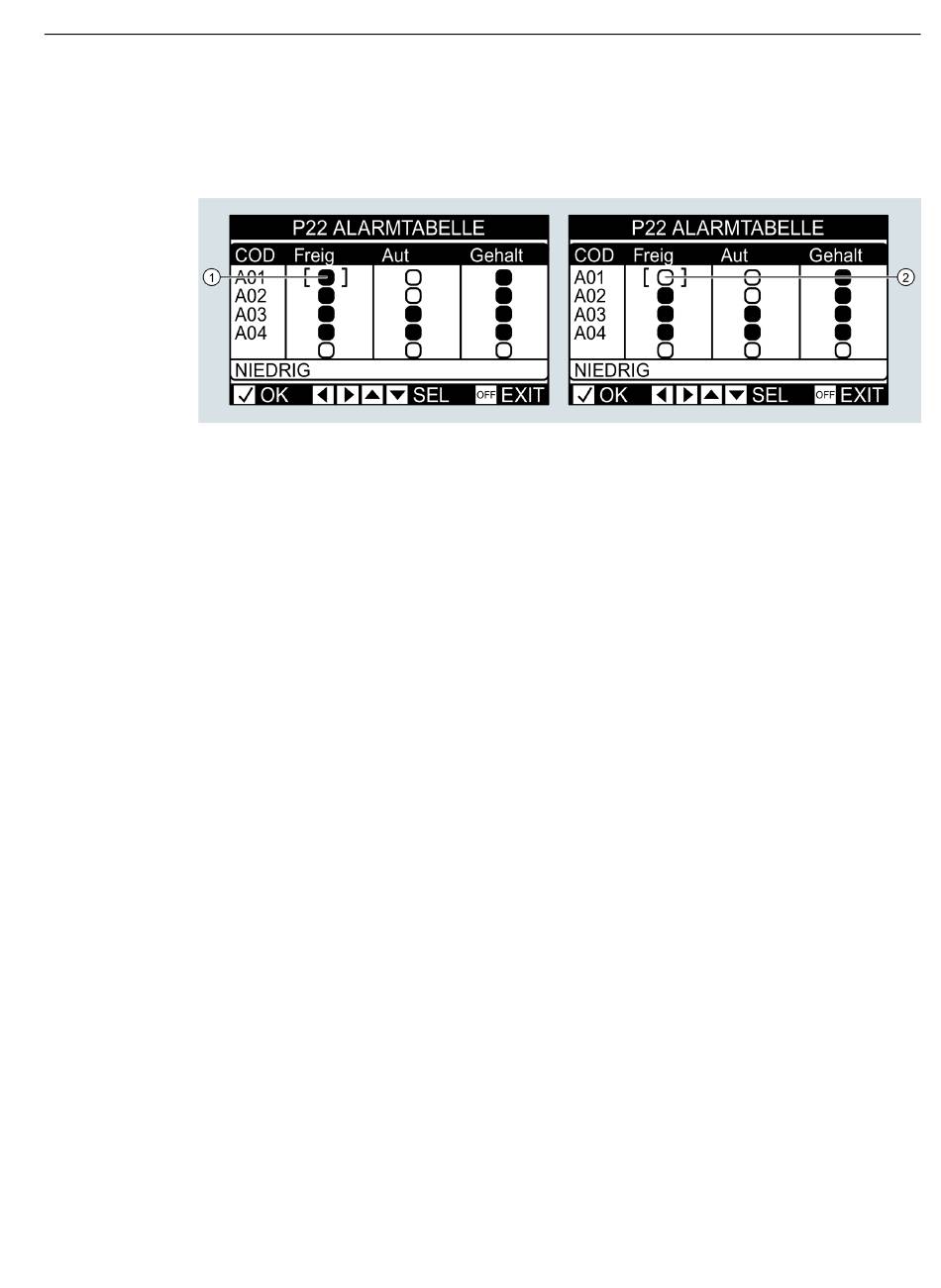

Vorgehensweise zum Aktivieren/Deaktivieren von Eigenschaften:
Für das Aktivieren bzw. Deaktivieren der Eigenschaft eines Alarms muss der Punkt bei dem
entsprechendem Alarm aus bzw. abgewählt werden:
①
②
Durch Drücken der Tasten ▲ oder ▼ springen Sie zwischen den einzelnen Alarmen hin und
her. Durch Drücken der Tasten ◄ und ► zwischen den Alarmeigenschaften. Über die Taste ✓
wird die Eigenschaft an oder abgewählt. Mittels der Taste OFF wird die Alarmtabelle
geschlossen.

Siehe auch

Parametrierung über die Benutzeroberfläche (Seite 165)
5.1.6.4

Benutzeralarme UAx

Der Benutzer kann maximal 8 programmierbare Alarme (UA1...UA8) festlegen.
Für jeden Alarm kann folgendes festgelegt werden:
● die Quelle, d. h. die Bedingung, die den Alarm auslöst. Als Alarmquelle können folgende
Funktionen verwendet werden:
– LIMx: Ein benutzerdefinierter Grenzwert wird über- bzw. unterschritten (weitere
– INPx: Ein Eingangssignal löst den Alarm aus
– OUTx: Ein aktivierter Ausgang dient als Alarmquelle
– REMx: Durch eine Remote Variable, kann der Alarm über Modbus
– TIMx: Nach Ablauf eines Timers, wird der Alarm ausgelöst (weitere Infos, siehe Timer
● Text der Meldung, die auf dem Display angezeigt werden soll
● die Eigenschaften des Alarms (siehe Kapitel Alarme (Seite 65))
Die Einstellung erfolgt über das Menü P21 – Benutzeralarme (Seite 196)
Netzumschaltsteuergerät 3KC ATC6500
Gerätehandbuch, 05/2019, L1V30538268001A-01
Alarm 01 Eigenschaft Freigegeben aktiviert
Alarm 01 Eigenschaft Freigegeben deaktiviert
Informationen finden Sie im Kapitel Benutzer Grenzwert LIMx (Seite 79).
aktiviert / deaktiviert werden (weitere Infos, siehe Remote Variable (Seite 78))
TIMx (Seite 82))
Funktionen
5.1 Grundlegende Funktionen
71
