7.5 Anschließen des offenen Leistungsschalters 3WL
7.5 Anschließen des offenen Leistungsschalters 3WL
7.5.1 Umschaltung zwischen 2 offenen Leistungsschaltern 3WL10, mit elektrischer
Verriegelung

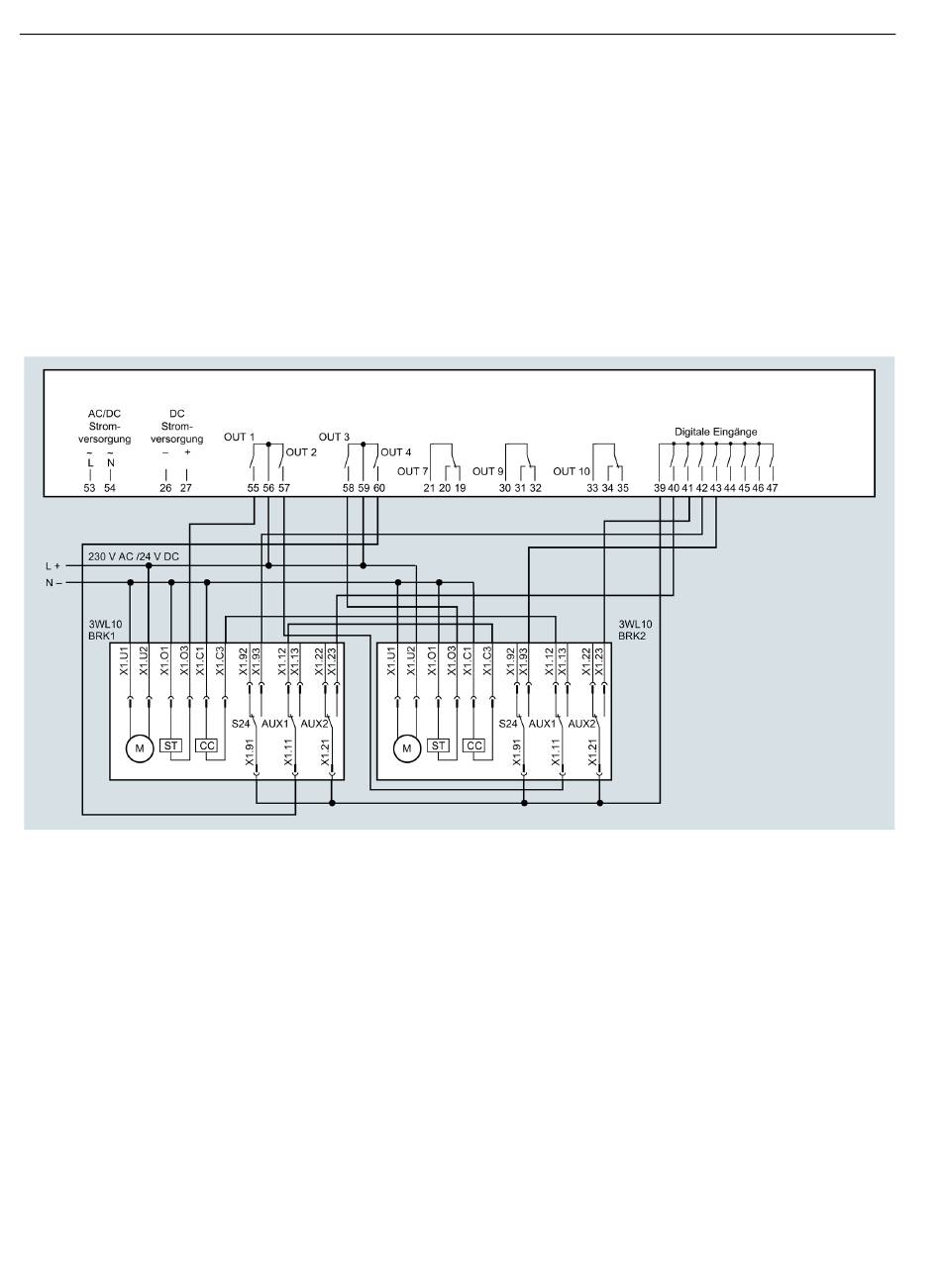

Für die Applikation 2S-0T gilt folgendes Schema:
Weitere Informationen zu den Applikationen finden Sie im Kapitel Lastmanagement mit dem
ATC6500 (Seite 20)
Code Beschreibung
BRK 1 Offener Leistungsschalter 3WL10 für Quelle 1
BRK2 Offener Leistungsschalter 3WL10 für Quelle 2
AUX 1 Hilfsschalter (für elektrische Verriegelung)
AUX 2 Hilfsschalter (Status)
S24 Alarm-Hilfsschalter (Trip)
ST Spannungsauslöser
CC Einschaltmagnet
M Motorantrieb
