Elektrische Anschlussarbeit
Für alle auszuführenden Arbeiten gilt:
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Elektrische Anschlussarbeiten sind aus-
schließlich qualifiziertem Elektrofach-
personal vorbehalten.
Vor dem Öffnen des Geräts die Anlage
spannungsfrei schalten und gegen Wie-
dereinschalten sichern!
GEFAHR!
!
Bei der Installation und Ausführung von
elektrischen Arbeiten die einschlägigen
EN- , VDE- und/oder vor Ort geltenden
Sicherheitsvorschriften beachten.
1
2
3
2
1
1.
2.
2
2
3.
Technische Anschlussbedingungen des
zuständigen Energieversorgungsunter-
nehmens beachten (falls von diesem
gefordert)!
HINWEIS:
Alle spannungsführenden Kabel müssen
vor der Verlegung im Kabelkanal des
Schaltkastens abgemantelt werden!
Falls Gerät geschlossen, Vorderwand
öffnen.
„Transport mit der Sackkarre"

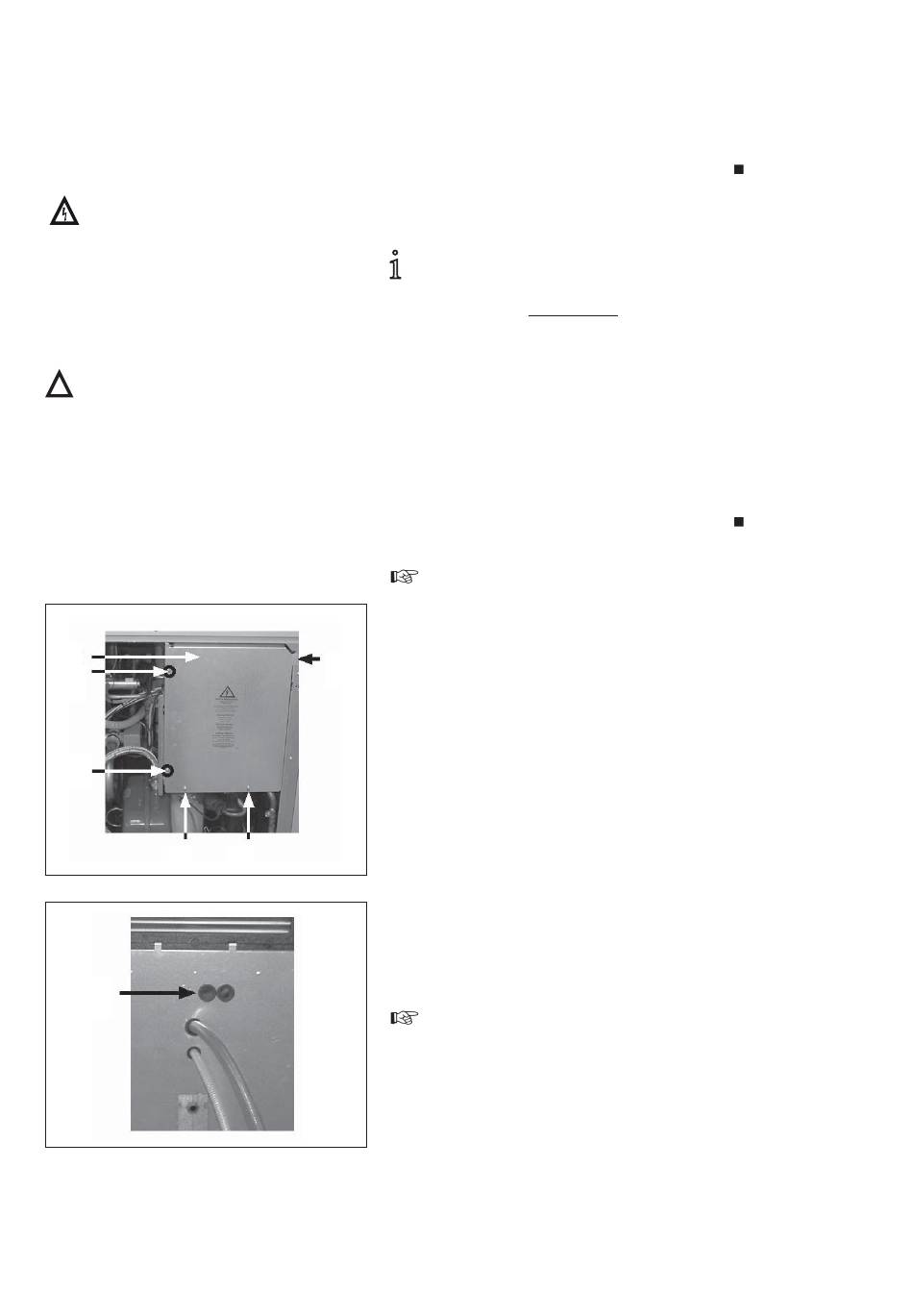

Elektrischen Schaltkasten des Geräts öffnen.
Hierzu Kreuzschlitzschrauben leicht lösen
und Abdeckblech abheben.
1 Elektrischer Schaltkasten
2 Kreuzschlitzschrauben
Leistungskabel und Fühlerkabel durch die
Gummitüllen an der Geräterückseite in das
Gerät einführen.
1 Gummitüllen
Positionierung der Gummitüllen für die
Kabeleinführung siehe „Maßbild" zum
jeweiligen Gerätetyp.
33
Elektrische
Anschlussarbeit
Leistungsanschluss
