Montage Luftkanäle
Montage Luftkanäle
Vorteile des
Produkts
Zusammenbau und
Montage der
Wanddurchführung
Das Luftkanalsystem ist eine komplette Baukasten-
lösung der Luftführung von der Wärmepumpe bis
zur Haus-Außenseite.
Das Baukastensystem besteht aus:
1 der Wanddurchführung
2 Luftkanälen
3 Geräteanschluss(set)
4 dem Wetterschutz- bzw.
Regenschutzgitter
5 Verblendrahmen

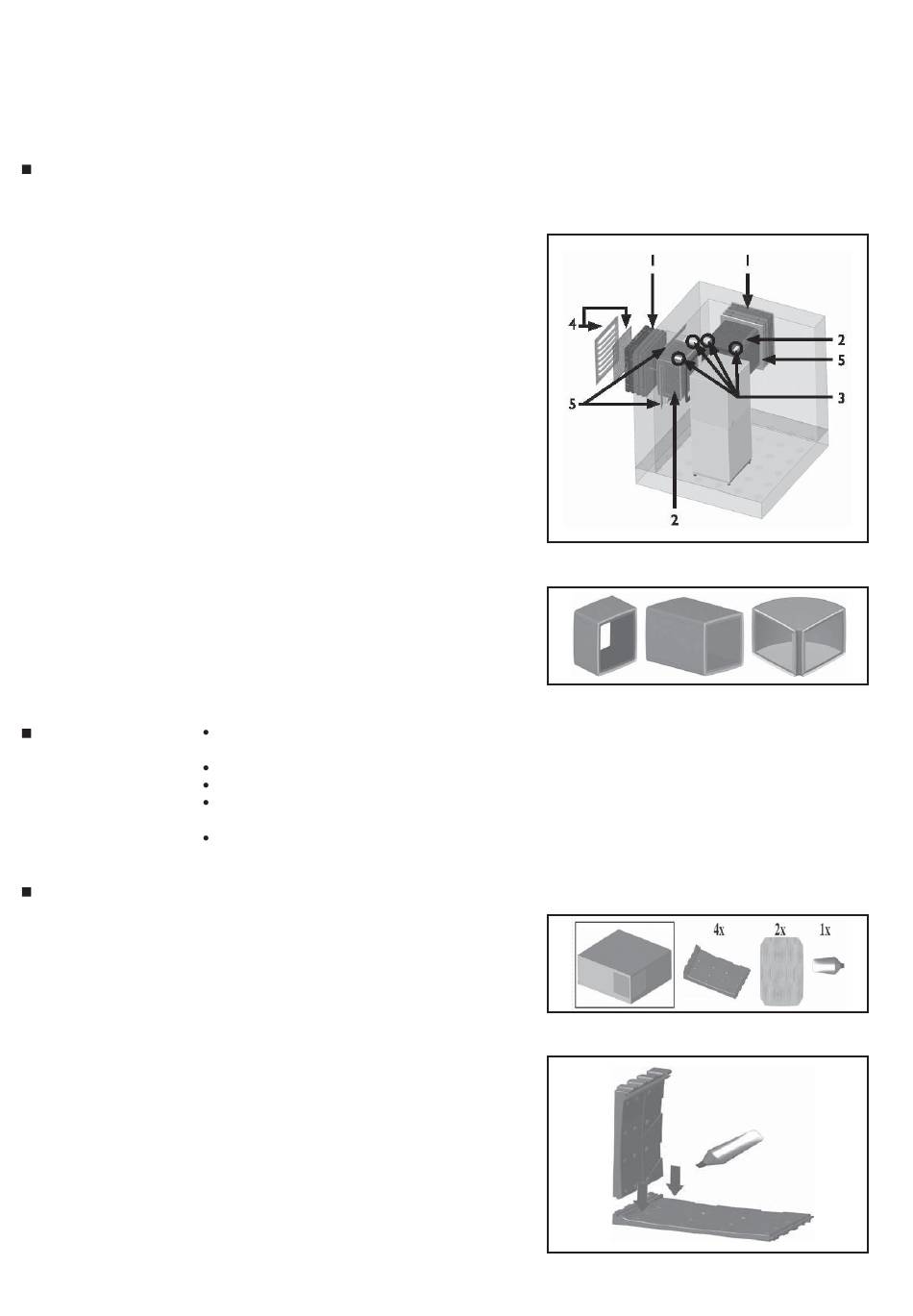

Beispielskizzen eines montierten Luftkanalsystems:
Die Luftkanäle und die Wanddurchführung sind
aus robustem Material gefertigt. Die Luftkanäle
und die Wanddurchführung sind mehrteilig und
steckbar. Sie werden im flachen Karton geliefert
und auf der Baustelle zusammengebaut.
Je nach Bedarf sind sie in den Längen 450 mm
oder 1000 mm oder als Winkelbogen erhältlich.
komplettes, abgestimmtes System
(inklusive Wanddurchführung)
hoch schalldämmend
leicht, daher einfach zu transportieren
leicht zusammensteckbar, daher einfach
zu montieren
hochwertiges Design
Gehen Sie so vor:
1.
Die Elemente zum Zusammenbau der
Wanddurchführung(en) aus dem ent-
sprechenden Karton nehmen.
2.
Wie in der folgenden Skizze veranschaulicht,
zunächst 2 zusammengehörige Elemente
der Wanddurchführung(en) zusammenste-
cken. Verwenden Sie hierzu das mitgeliefer-
te Gleitmittel.
14
