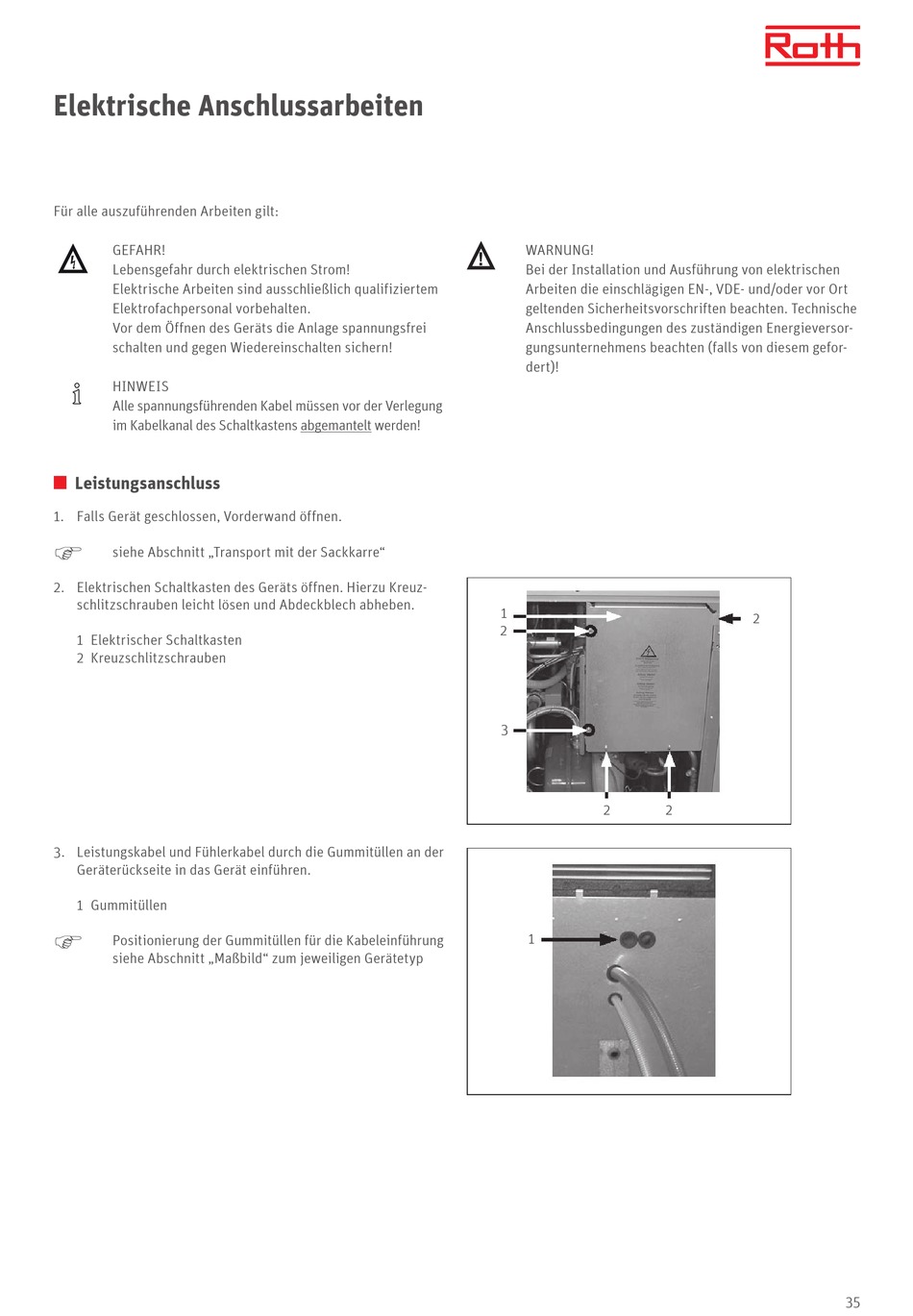

Elektrische Anschlussarbeiten
Für alle auszuführenden Arbeiten gilt:
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Elektrische Arbeiten sind ausschließlich qualifiziertem
Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Geräts die Anlage spannungsfrei
schalten und gegen Wiedereinschalten sichern!
HINWEIS
Alle spannungsführenden Kabel müssen vor der Verlegung
im Kabelkanal des Schaltkastens abgemantelt werden!
Leistungsanschluss
1. Falls Gerät geschlossen, Vorderwand öffnen.
siehe Abschnitt „Transport mit der Sackkarre"
2. Elektrischen Schaltkasten des Geräts öffnen. Hierzu Kreuz-
schlitzschrauben leicht lösen und Abdeckblech abheben.
1 Elektrischer Schaltkasten
2 Kreuzschlitzschrauben
3. Leistungskabel und Fühlerkabel durch die Gummitüllen an der
Geräterückseite in das Gerät einführen.
1 Gummitüllen
Positionierung der Gummitüllen für die Kabeleinführung
siehe Abschnitt „Maßbild" zum jeweiligen Gerätetyp
WARNUNG!
!
Bei der Installation und Ausführung von elektrischen
Arbeiten die einschlägigen EN-, VDE- und/oder vor Ort
geltenden Sicherheitsvorschriften beachten. Technische
Anschlussbedingungen des zuständigen Energieversor-
gungsunternehmens beachten (falls von diesem gefor-
dert)!
1
1
2
2
3
3
2
2
1
1
2
2
2
2
