Montage/Anschluss an den Heizkreis
1
2
3.

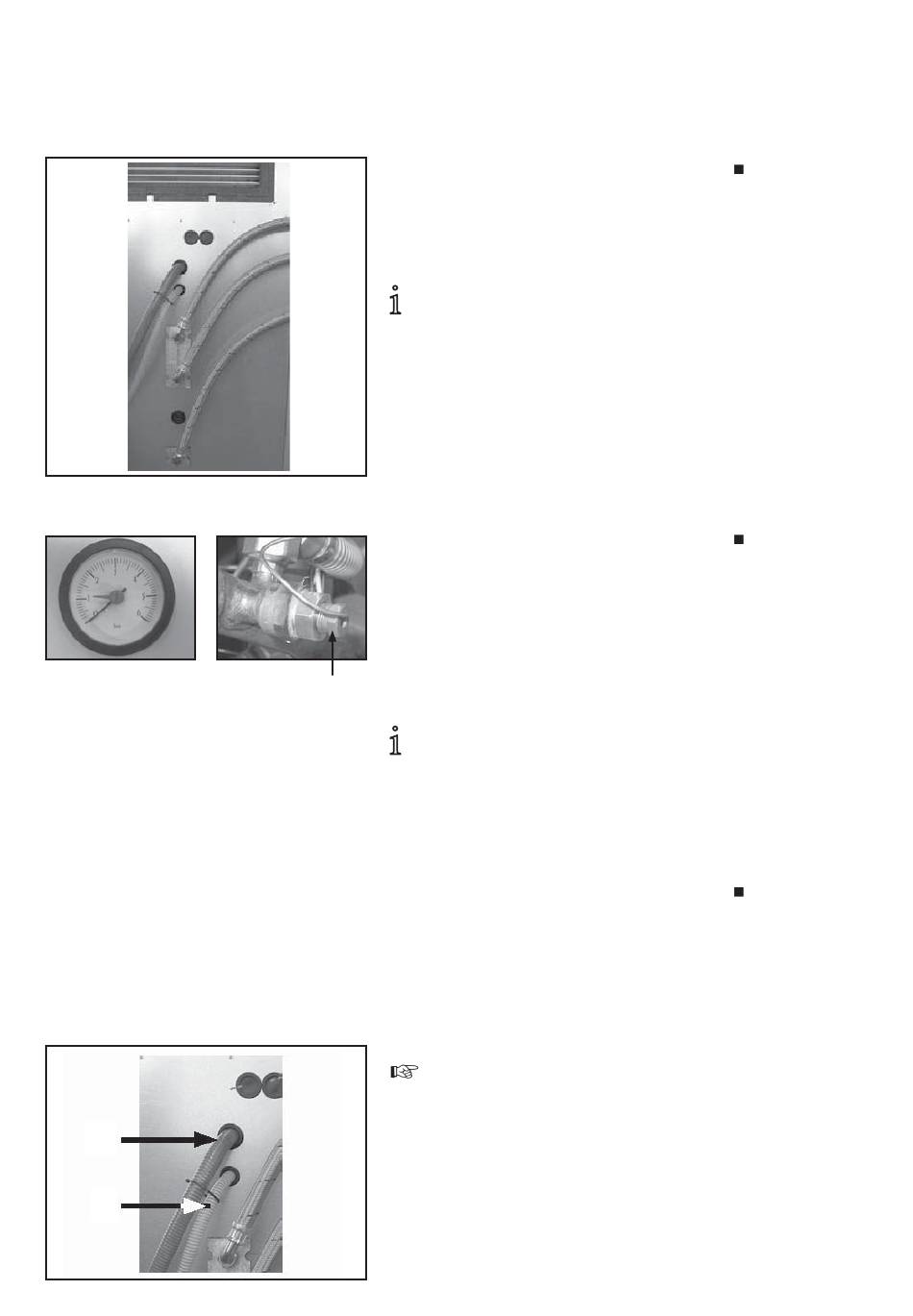

Den Anschluss an die Festverrohrung des
Heizkreises über Schwingungsentkopp-
lungen ausführen. Sie müssen sie installie-
ren, um Körperschallübertragungen auf die
Festverrohrung zu vermeiden. Schwingungs-
entkopplungen im Viertelkreis führen.
HINWEIS:
Schwingungsentkopplungen sind im
Lieferumfang enthalten.
Bei Bedarf kann das Manometer vom Heizkreis
getrennt werden ohne den Heizkreis zu entleeren.
Hierzu den Anschlussnippel aus dem automa-
tischen Absperrventil drehen.
1 Anschlussnippel
!
VORSICHT!
Das Kapillarrohr des Manometers darf
1
nicht geknickt werden!
HINWEIS:
Beim Herausdrehen und Eindrehen
kann es kurzzeitig zu Wasserspritzern
kommen! Beim Festziehen des An-
schlussnippels mit Drehmomentschlüssel
arbeiten – Drehmoment: 10 Nm.
Der Ablauf des Sicherheitsventils Heizwasser
und das aus der Luft ausfallende Kondenswasser
müssen über die im Gerät vormontierten Schläu-
che unter Berücksichtigung der jeweils geltenden
Normen und Vorschriften abgeführt werden. Eine
Einleitung des Kondensats und des Ablaufs des
Sicherheitsventils in die Kanalisation ist nur über
einen Trichtersiphon zulässig, der jederzeit zugäng-
lich sein muss.
Positionierung des Anschlusses für Konden-
satablauf siehe Maßbilder zum jeweiligen
Gerätetyp.
1 Ablaufschlauch von
Sicherheitsventil Heizwasser
2 Schlauch für Kondensatablauf
!
VORSICHT!
Führen Sie den im Gerät vormontierten
Schlauch für Kondensatablauf im Ge-
räteinnern als Syphon.
27
Montage/Anschluss
an den Heizkreis
Manometer
Ablauf Sicherheits-
ventil Heizwasser
und Kondensat-
ablauf
