Montage Luftkanäle
3
1
3
1.
4
2.
2
4
1.
2.
3.
4.
5.
6.
7.

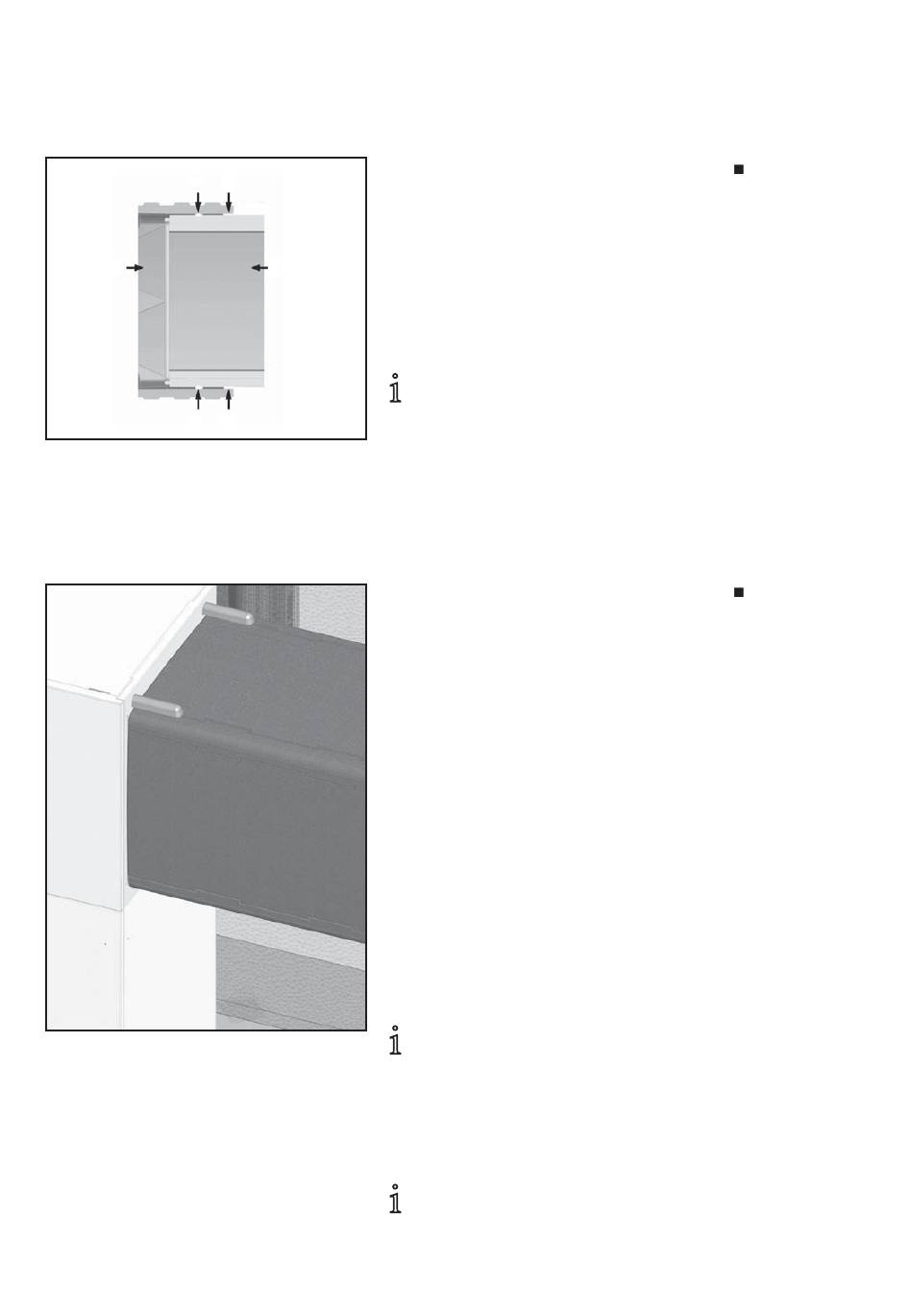

Die im Lieferumfang enthaltene Rolldich-
tung über ein Ende eines Luftkanals ziehen.
Luftkanal mit diesem Ende in die Wand-
durchführung schieben.
1 Wanddurchführung
2 Luftkanal
3 Rolldichtung
4 Quellband (erst nach Montage der
Geräteanschlussbefestigung anbringen)
HINWEIS:
Nachdem das andere Ende des Luft-
kanals auch an der Wärmepumpe be-
festigt worden ist, die noch bestehende
Öffnung zwischen Wanddurchführung
und Luftkanal durch Aufbringen des im
Lieferumfang enthaltenen Quellbands
verschließen.
Montageleiste aufclipsen und an die dafür
am Luftkanal für die Lufteintrittsseite
vorgesehenen Stellen mit Spezialschrauben
befestigen.
Den im Lieferumfang enthaltenen An-
schlussrahmen auf die Kante des Luftkanals
kleben.
Luftkanal an der jeweiligen Luftöffnung der
Lufteintrittsseite positionieren.
An der Lufteintrittsseite der Wärmepumpe
vier der im Lieferumfang enthaltenen
Spannfedern in die dafür vorgesehenen
Löcher einhaken.
Spannfedern in die auf den Luftkanal auf-
geschraubte Montageleiste einhaken.
Schutzkappen über der Montageleiste
befestigen.
Vorgang 1. bis 6. an der Luftaustrittsseite
wiederholen.
HINWEIS:
Nicht vergessen:
Nachdem die Luftkanäle an der Wär-
mepumpe befestigt worden sind, die
noch bestehende Öffnung zwischen
Wanddurchführung und Luftkanal
durch Aufbringen des im Lieferumfang
enthaltenen Quellbands verschließen.
HINWEIS:
Luftkanäle durch geeignete Maßnah-
men an der Decke befestigen.
17
Befestigung der
Luftkanäle in der
Wanddurchführung
Befestigung der
Luftkanäle an der
Wärmepumpe
