Montage Luftkanäle
Montage Luftkanäle
Das Luftkanalsystem ist eine komplette Baukastenlösung der
Luftführung von der Wärmepumpe bis zur Haus-Außenseite.
Das Baukastensystem besteht aus:
1 Wanddurchführung
2 Luftkanälen
3 Geräteanschluss(set)
4 Wetterschutz-, bzw. Regenschutzgitter
5 Verblendrahmen

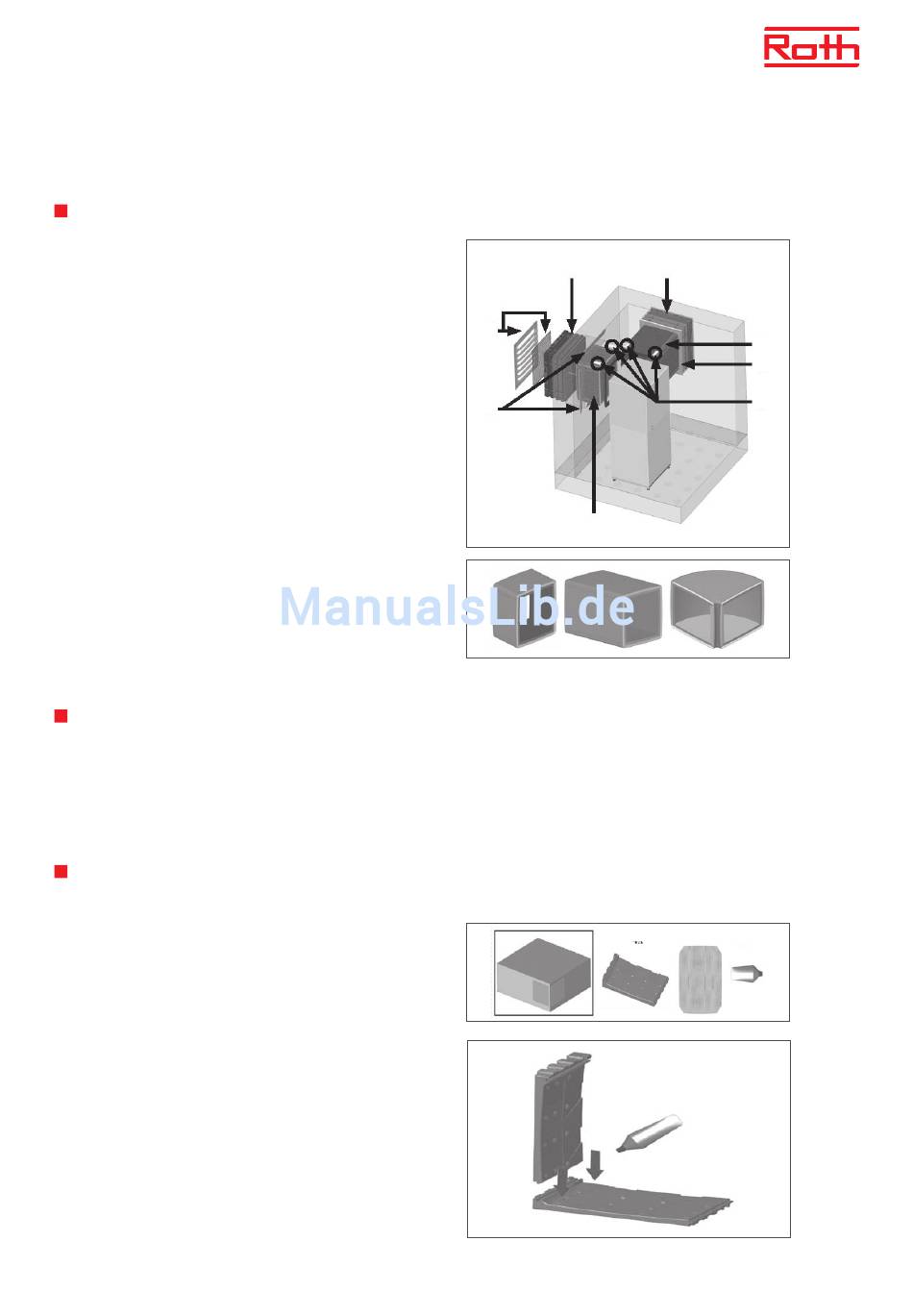

Beispielskizzen eines montierten Luftkanalsystems:
Die Luftkanäle und die Wanddurchführung sind aus robustem
Material gefertigt. Die Luftkanäle und die Wanddurchführung sind
mehrteilig und steckbar. Sie werden im flachen Karton geliefert
und auf der Baustelle zusammengebaut.
Je nach Bedarf sind sie in den Längen 450 mm, 1000 mm oder als
Winkelbogen erhältlich.
Vorteile des Produktes
> komplettes, abgestimmtes System (inklusive Wanddurchfüh-
rung)
> hoch schalldämmend
> leicht, daher einfach zu transportieren
Zusammenbau und Montage der Wanddurchführung
Gehen Sie so vor:
1. Die Elemente zum Zusammenbau der Wanddurchführung(en)
aus dem entsprechenden Karton nehmen.
2. Wie in der folgenden Skizze veranschaulicht, zunächst zwei
zusammengehörige Elemente der Wanddurchführung(en)
zusammenstecken. Verwenden Sie hierzu das mitgelieferte
Gleitmittel.
1
4
5
2
> leicht zusammensteckbar, daher einfach zu montieren
> hochwertiges Design
4 x
1
2
5
3
2 x
1 x
17
