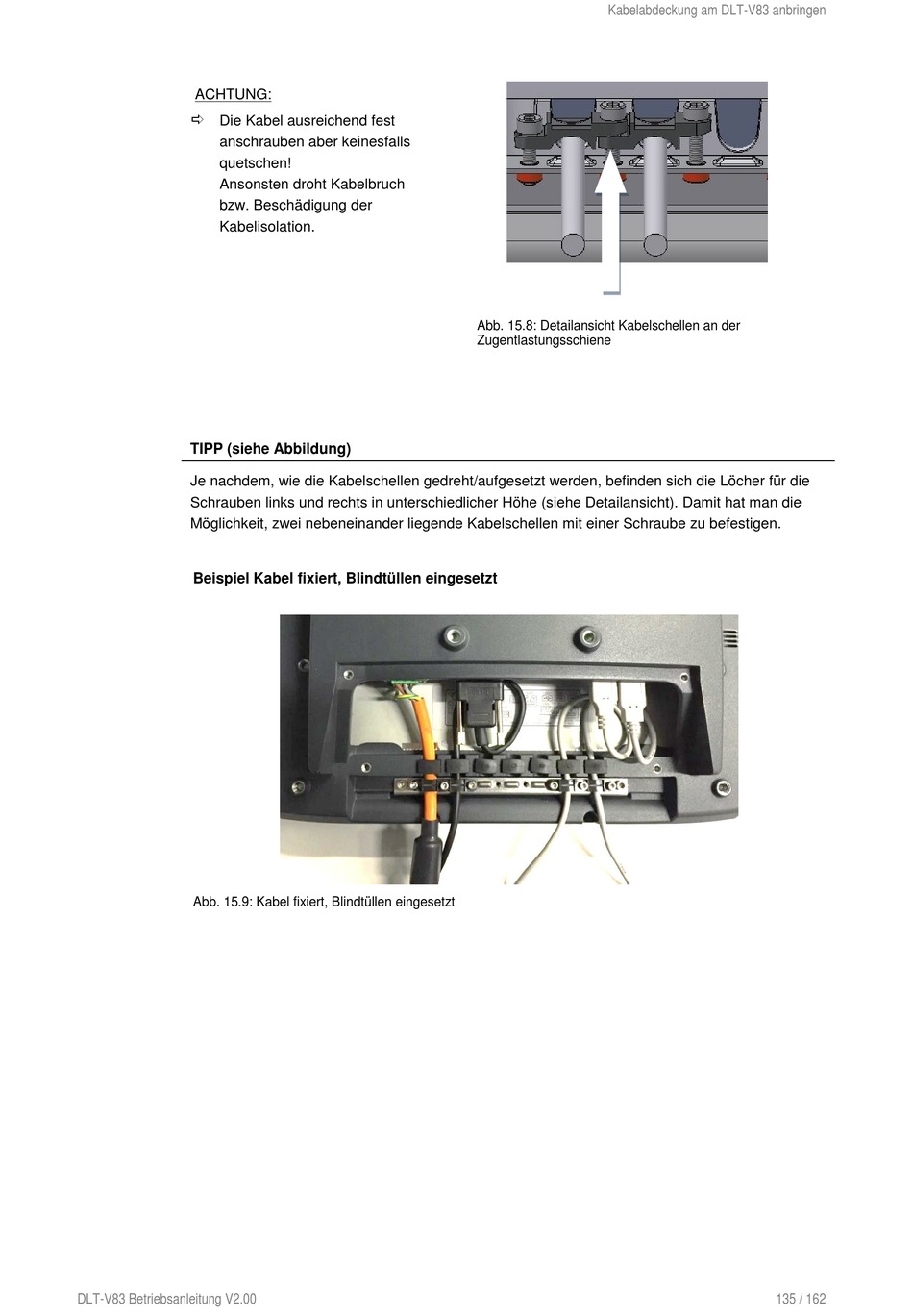

Abb. 15.8: Detailansicht Kabelschellen An Der Zugentlastungsschiene; Abb. 15.9: Kabel Fixiert, Blindtüllen Eingesetzt - Advantech DLoG DLT-V8310 Betriebsanleitung

ACHTUNG:

Die Kabel ausreichend fest
anschrauben aber keinesfalls
quetschen!
Ansonsten droht Kabelbruch
bzw. Beschädigung der
Kabelisolation.
TIPP (siehe Abbildung)
Je nachdem, wie die Kabelschellen gedreht/aufgesetzt werden, befinden sich die Löcher für die
Schrauben links und rechts in unterschiedlicher Höhe (siehe Detailansicht). Damit hat man die
Möglichkeit, zwei nebeneinander liegende Kabelschellen mit einer Schraube zu befestigen.
Beispiel Kabel fixiert, Blindtüllen eingesetzt
Abb. 15.9: Kabel fixiert, Blindtüllen eingesetzt
DLT-V83 Betriebsanleitung V2.00
Kabelabdeckung am DLT-V83 anbringen
Abb. 15.8: Detailansicht Kabelschellen an der
Zugentlastungsschiene
135 / 162
